Принцип действия системы основан на возбуждении с помощью вихретоковых преобразователей (ВТП) вихревых токов в контролируемом изделии переменным электромагнитным полем и регистрации изменения результирующего электромагнитного поля.

Конструктивно система ЭДДИТРОН^™ включает два типа каналов: статический и динамический. Статический канал состоит из ВТП, компьютеров Eddytron 880EMS и Eddytron 880 DACQ, электронного блока, включающего задающий генератор, усилитель высокой частоты (ВЧ), детектор, усилитель низкой частоты (НЧ), полосовой фильтр, анализатор амплитудно-фазовой характеристики (АФХ). Динамический канал дополнительно имеет вращающийся трансформатор. Изменение параметров контроля осуществляется с пульта управления оператора.

Динамические ВТП выполнены в виде вращающихся дисков и предназначены для обнаружения продольных и косых дефектов. Статические ВТП служат для обнаружения поперечных дефектов. Обозначение ВТП и тип выявляемых дефектов приведены в таблице 1.

аблица 1.

Система предназначена для контроля рельсов типа: P43; P50; P65; P65K; UIC54; UIC60; S49; 136RE.

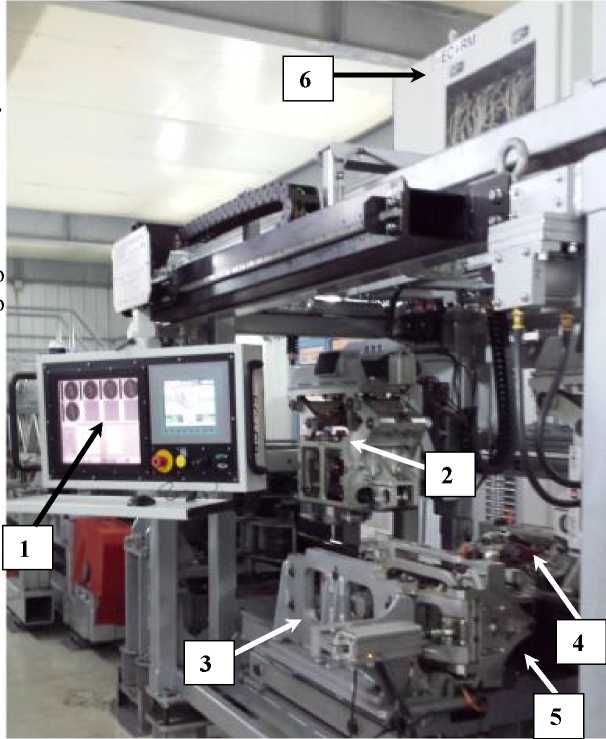

На рисунке 1 цифрами обозначены:

• 1 - пульт управления;

• 2 - динамические ВТП Bd1, Bd2; Bd3;

• 3 - динамические ВТП Dd1, Dd2, Dd3;

• 4 - статические ВТП Bs1, Bs2;

• 5 - статические ВТП Ds1, Ds2, Ds3;

• 6 - компьютер Eddytron 880EMS.



  Рисунок 1. Общий вид систем ЭДДИТРОН™

  Датчик Bs2

  Датчик ЕЫ ,

На рисунках 2 и 3 отображено положение ВТП относительно контролируемого рельса.

Сторона выпуклой

маркировки

Зона контроля подошвы рельса

Ч—

J

Датчик 0»1

I Датчик Ds3

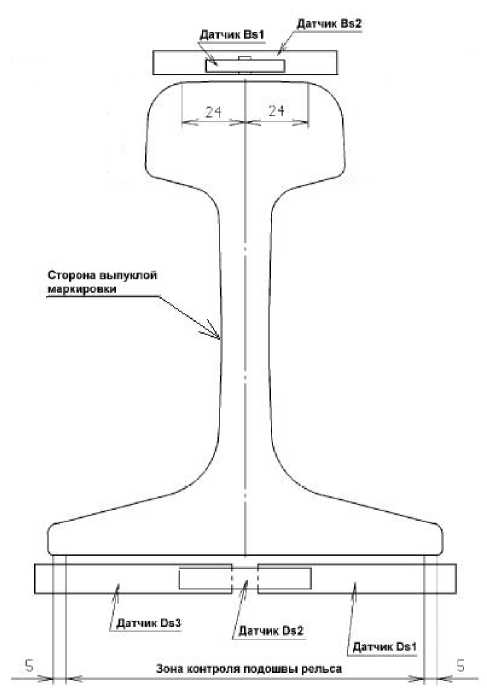

Рисунок 3 - Статические ВТП

Датчик Dd3

V

I      —

Датчик Dd2

к             Датчик Dd1

Датчик Bd2

Датчик Bd1

Сторона выпуклой маркировки

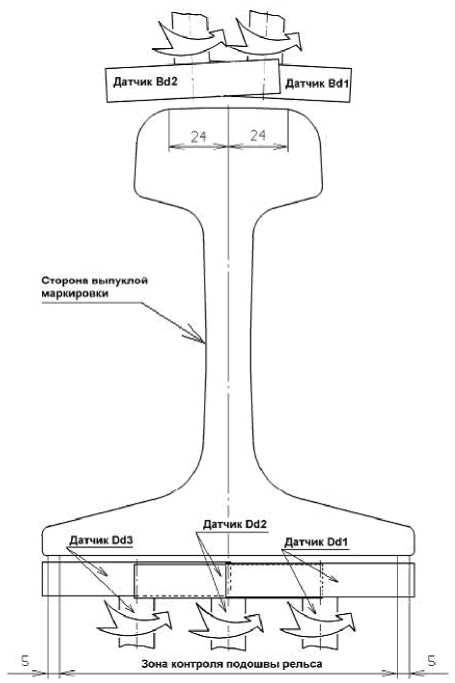

Рисунок 2 - Динамические ВТП

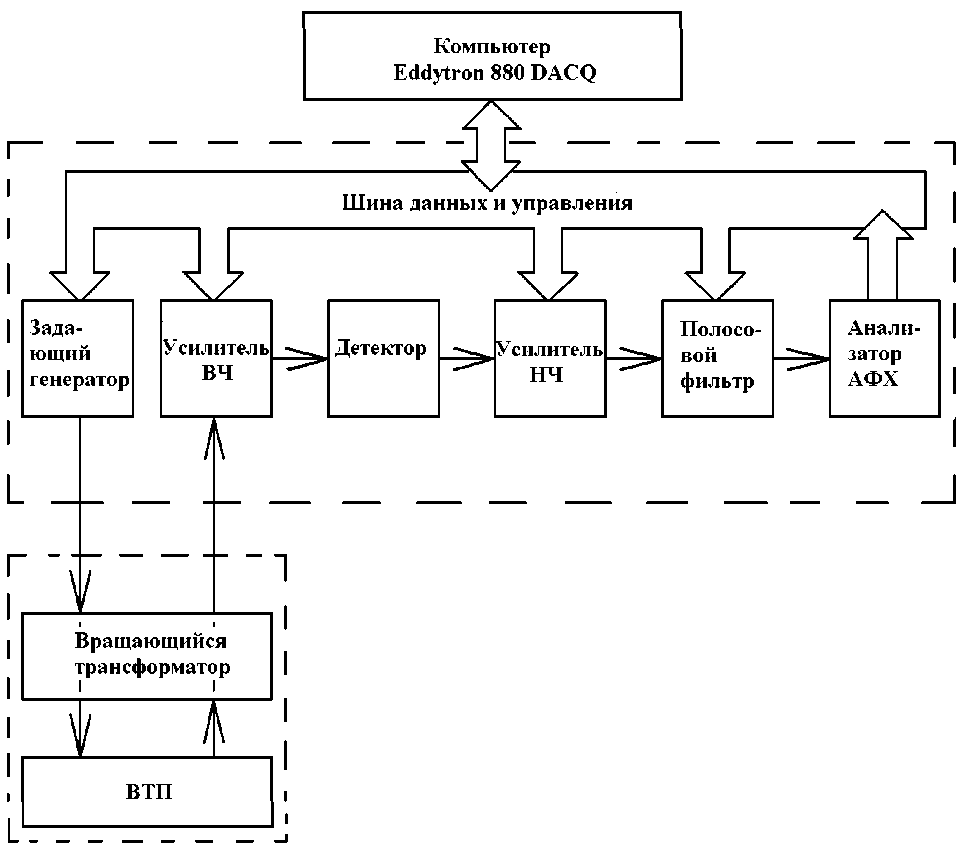

Схема динамического измерительного канала ВТП приведена на рисунке 4. Схема статического измерительного канала ВТП отличается от схемы динамического отсутствием вращающегося трансформатора.

Задающий генератор генерирует сигнал синусоидальной формы с заданной частотой . Частота по каждому измерительному каналу задается оператором вручную с помощью компьютера Eddytron 880 EMS. Сигнал возбуждения подается на возбуждающую катушку ВТП. Возбуждающая катушка возбуждает в объекте контроля вихревые токи, которые взаимодействуют с дефектом на поверхности объекта контроля. Изменения значений вихревых токов в зоне дефекта приводят к изменению амплитуды и фазы тока в измерительных обмотках ВТП. Полученный с ВТП сигнал усиливается по высокой частоте, детектируется, затем усиливается по низкой частоте. Коэффициенты усиления по высокой и низкой частотам задаются оператором вручную. Полученный сигнал пропускается через полосовой частотный фильтр, предназначенный для выделения частотных составляющих сигналов от дефектов на фоне шумов. Очищенный от шумов сигнал обрабатывается анализатором АФХ, который формирует на экране компьютера Eddytron 880 EMS соответствующий годограф, положение точек которого сравнивается с границами сектора браковочного уровня. Информация по результатам обработки передается на компьютер Eddytron 880 DACQ.

Отличительной особенностью динамического канала ВТП является наличие вращающегося трансформатора, который обеспечивает передачу синусоидального сигнала заданной частоты с задающего генератора на катушку возбуждения ВТП, а также на передачу полезного сигнала с дифференциальных катушек ВТП на усилитель ВЧ.

Количество измерительных каналов соответствует количеству ВТП.

Рисунок 4 - Измерительный канал динамического ВТП

Компьютер Eddytron 880 DACQ представляет информацию в удобном для анализа виде В-скан, который отображает информацию о наличии либо отсутствии дефектов по каждому измерительному каналу на всей длине объекта контроля..
