Номер по Госреестру СИ: 55273-13
55273-13 Система контроля вихревым током
(ЭДДИТРОН™)
Назначение средства измерений:
Система контроля вихревым током ЭДДИТРОН™ (далее по тексту - система ЭДДИТРОН ТМ) предназначена для измерения координат дефектов, обнаруженных на поверхности рельсов вихретоковым методом.
Внешний вид.
Система контроля вихревым током
Рисунок № 1
Внешний вид.
Система контроля вихревым током
Рисунок № 2
Внешний вид.
Система контроля вихревым током
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145430
ID в реестре СИ - 367830
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ЭДДИТРОН™, Нет модификации,
Производитель
Изготовитель - Фирма "NDT Technologies Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2086 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы менеджмента" (ТК 076)
Наличие аналогов СИ: Система контроля вихревым током (ЭДДИТРОН™)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NDT Technologies Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47186-11 |
Система контроля вихревым током, ЭДДИТРОН™ Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
48900-12 |
Система ультразвукового контроля, СОНОТРОН™ - ЕМАТ 880 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
49403-12 |
Система контроля вихревым током, ЭДДИТРОН™ Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
49567-12 |
Система ультразвукового контроля, СОНОТРОН™-ЕМАТ 880 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
55273-13 |
Система контроля вихревым током, ЭДДИТРОН™ Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
55552-13 |
Система ультразвукового контроля, SONOTRON™/24 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
56612-14 |
Система ультразвукового контроля, SONOTRON™/24 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
58415-14 |
Твердомер, NDT-Р-400 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
58673-14 |
Станция автоматизированного ультразвукового контроля цельнокатаных колес, NDT-UMS280 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ |
1 год |
|
60259-15 01.04.2020 |
Системы ультразвукового контроля, SONOTRON™ - ЕМАТ 880 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
60369-15 01.04.2020 |
Меры моделей дефектов, SOPR-NDT-02 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ МП |
2 года |
|
60370-15 01.04.2020 |
Системы контроля вихревым током, ЭДДИТРОН™ Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
60375-15 01.04.2020 |
Системы ультразвукового контроля, SONOTRON™/24 Фирма "NDT Technologies Inc." (КАНАДА ) |
ОТ МП |
1 год |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Система контроля вихревым током (ЭДДИТРОН™)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система контроля вихревым током (ЭДДИТРОН™)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО), входящее в состав системы ЭДДИТРОН ТМ, выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания параметров измерения.
Идентификационные данные ПО приведены в таблице 2. Таблица 2.
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Eddytron-880 EMS |
1.112 и выше |
---* |
--- |
|
Eddytron-880 DACQ |
1.155 и выше |
---* |
--- |
* Доступ к файловой системе имеют лишь сервисные инженеры фирмы-производителя.
Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Лист № 5 Всего листов 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации методом печати и на маркировочную бирку системы с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Система контроля вихревым током ЭДДИТРОН ТМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе контроля вихревым током ЭДДИТРОН ТМ
Техническая документация фирмы NDT Technologies Inc. (Канада).
Поверка
Поверкаосуществляется по документу МП 80.Д4-13 «Система контроля вихревым током ЭДДИТРОН ТМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2013 г.
Основные средства поверки:
-
1. Осциллограф С1-103, полоса пропускания от 0 до 10 МГц, погрешность коэффициентов отклонения 4 %;
-
2. Комплект мер моделей дефектов СО8, где номинальное значение ширины моделей дефектов (МД) и его отклонение (0,5±0,1) мм; номинальные значения глубины МД и их отклонения (1,0±0,1) мм, (1,5±0,1) мм, (40±5) мм, (15±1) мм и (25±3) мм; номинальные значения длины МД и их отклонения (20,0±0,5) мм и (10,0±0,5) мм.
Лист № 6 Всего листов 6
Изготовитель
Фирма NDT Technologies Inc., Канада.Адрес: 20275 Clark Graham, Baie D' Urfe - Montreal, Quebec - Canada
Телефон: +1-514-457-7650, факс +1-514-547-7652
Электронная no4Ta:info@ndt.ca
Сайт: http://ndt.ca
Заявитель
Открытое акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (ОАО «ЕВРАЗ ЗСМК»)
Адрес: 654043, Кемеровская обл., г. Новокузнецк, ш. Космическое, д.16
Тел. (3843)59-59-00, Факс (3843)59-43-43
E-mail: zsmk@zsmk.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия системы основан на возбуждении с помощью вихретоковых преобразователей (ВТП) вихревых токов в контролируемом изделии переменным электромагнитным полем и регистрации изменения результирующего электромагнитного поля.
Конструктивно система ЭДДИТРОНТМ включает два типа каналов: статический и динамический. Статический канал состоит из ВТП, компьютеров Eddytron 880EMS и Eddytron 880 DACQ, электронного блока, включающего задающий генератор, усилитель высокой частоты (ВЧ), детектор, усилитель низкой частоты (НЧ), полосовой фильтр, анализатор амплитудно-фазовой характеристики (АФХ). Динамический канал дополнительно имеет вращающийся трансформатор. Изменение параметров контроля осуществляется с пульта управления оператора.
Динамические ВТП выполнены в виде вращающихся дисков и предназначены для обнаружения продольных и косых дефектов. Статические ВТП служат для обнаружения поперечных дефектов. Обозначение ВТП и тип выявляемых дефектов приведены в таблице 1.
аблица 1.
|
№ п/п |
Обозначение ВТП |
Тип измерительного канала |
Зона контроля |
Тип выявляемых дефектов | |
|
1 |
Bd1, Bd2, Bd3 |
Динамические |
Поверхность головки рельса |
катания |
Продольные и косые |
|
2 |
Ad1, Ad2 |
Динамические |
Боковые грани рельса |
головки |
Продольные и косые |
|
3 |
Dd1, Dd2, Dd3, Dd4 |
Динамические |
Поверхность рельса |
подошвы |
Продольные и косые |
|
4 |
Bs1, Bs2 |
Статические |
Поверхность головки рельса |
катания |
Поперечные |
|
5 |
As1, As2 |
Статические |
Боковые грани рельса |
головки |
Поперечные |
|
6 |
Ds1, Ds2, Ds3 |
Статические |
Поверхность рельса |
подошвы |
Поперечные |
Рисунок 1 - общий вид системы ЭДДИТРОН ТМ.
На рисунке 1 цифрами обозначены: 1 - пульт управления; 2 - динамические ВТП Bd1, Bd2; Bd3, 3 - динамические ВТП Dd1, Dd2, Dd3, Dd4; 4 - динамические ВТП Ad1, Ad2 и статические ВТП Bs1, Bs2, As1, As2; 5 - статические ВТП Ds1, Ds2, Ds3; 6 - компьютер
Eddytron 880EMS.
Датчик As2
Датчик As1
l,Ujr4HL Ml
Сторона выпуклой маркировки
| ДйТИИ! М2
Датчик Ds2
I
! Датчик Ds1
Зона контроля подошвы рельса
jo« ио чтр с л я подашпы рельса
Рисунок 2 - Статические ВТП
Рисунок 3 - Динамические ВТП
Лист № 3
Всего листов 6
Схема динамического и статического измерительных каналов ВТП приведена на рисунках 4 и 5 соответственно.
Задающий генератор генерирует сигнал синусоидальной формы с заданной частотой. Частота по каждому измерительному каналу задается оператором вручную с помощью компьютера Eddytron 880 EMS. Сигнал возбуждения подается на возбуждающую катушку ВТП. Возбуждающая катушка возбуждает в объекте контроля вихревые токи, которые взаимодействуют с дефектом на поверхности объекта контроля. Изменения значений вихревых токов в зоне дефекта приводят к изменению амплитуды и фазы тока в измерительных обмотках ВТП. Полученный с ВТП сигнал усиливается по высокой частоте, детектируется, затем усиливается по низкой частоте. Коэффициенты усиления по высокой и низкой частотам задаются оператором вручную. Полученный сигнал пропускается через полосовой частотный фильтр, предназначенный для выделения частотных составляющих сигналов от дефектов на фоне шумов. Очищенный от шумов сигнал обрабатывается анализатором АФХ, который формирует на экране компьютера Eddytron 880 EMS соответствующий годограф, положение точек которого сравнивается с границами сектора браковочного уровня. Информация по результатам обработки передается на компьютер Eddytron 880 DACQ.
Отличительной особенностью динамического канала ВТП является наличие вращающегося трансформатора, который обеспечивает передачу синусоидального сигнала заданной частоты с задающего генератора на катушку возбуждения ВТП, а также на передачу полезного сигнала с дифференциальных катушек ВТП на усилитель ВЧ.
Количество измерительных каналов соответствует количеству ВТП.
Рисунок 4 - Измерительный канал динамического ВТП

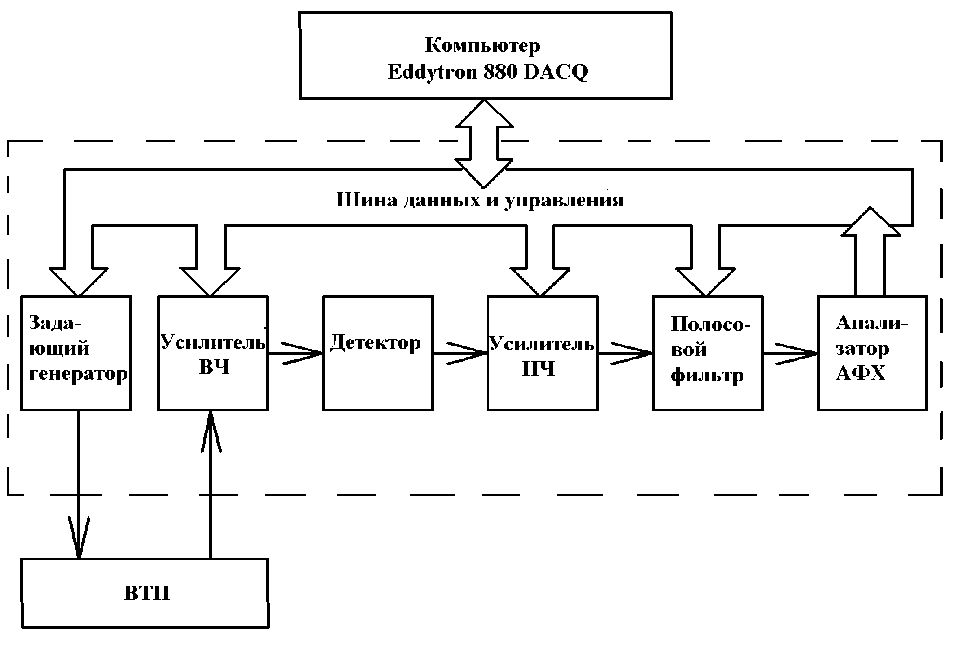

Рисунок 5 - Измерительный канал статического ВТП
Компьютер Eddytron 880 DACQ представляет информацию в удобном для анализа виде В-скан, который отображает информацию о наличии либо отсутствии дефектов по каждому измерительному каналу на всей длине объекта контроля..
Система предназначена для контроля рельсов типа: P43; P50; P65; P65K; UIC54; UIC60; S49; 136RE.
|
№ п.п |
Наименование и условное обозначение |
Количество |
|
1. |
Электронный блок системы контроля вихревым током ЭДДИТРОН ТМ |
1 шт. |
|
2. |
Динамические ВТП |
9 шт. |
|
3. |
Статические ВТП |
7 шт. |
|
4. |
Компьютер Eddytron 880 EMS |
1 шт. |
|
5. |
Компьютер Eddytron 880 DACQ |
1 шт. |
|
6. |
Пульт управления оператора с переключателями ручного управления, автоматического режима и аварийным стопом |
1 шт. |
|
7. |
Руководство по эксплуатации |
1 экз. |
|
8. |
Методика поверки |
1 экз. |
приведены в таблице 3. Таблица 3.
|
Наименование параметра |
Значение параметра |
|
Минимальный размер выявляемого дефекта, мм |
10 |
|
Разрешающая способность измерения положения дефекта по длине объекта контроля, мм, не более |
5 |
|
Диапазон измерения координат дефекта относительно переднего торца рельса, мм |
50 - 105000 |
|
Пределы допускаемого значения абсолютной погрешности измерения координат дефекта относительно переднего торца рельса, мм |
±100 |
|
Номинальная частота импульсов задающих генераторов, кГц |
10 - 500, с шагом 1 кГц |
|
Предельное отклонение от номинального значения частоты импульсов задающих генераторов, не более, % |
±10 |
|
Масса системы, не более, кг |
3600 |
|
Габаритные размеры, длина х ширина х высота, мм, не более |
3800 х 2400 х 3000 |
|
Условия эксплуатации:
|
•I- § ё |
