Номер по Госреестру СИ: 49403-12
49403-12 Система контроля вихревым током
(ЭДДИТРОН™)

Внешний вид.
Система контроля вихревым током
Рисунок № 1

Внешний вид.
Система контроля вихревым током
Рисунок № 2

Внешний вид.
Система контроля вихревым током
Рисунок № 3

Внешний вид.
Система контроля вихревым током
Рисунок № 4

Внешний вид.
Система контроля вихревым током
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО), входящее в состав системы ЭДДИТРОН ТМ, выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерения. На персональном компьютере установлена операционная система QNX. Уровень защиты ПО соответствует типу «А». Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО контроля |
Eddytron- 880 EMS |
1.72 |
---* |
— |
ПО контроля |
Eddytron- 880 DACQ |
1.135 |
---* |
— |
* Оператору доступен только ограниченный пользовательский режим работы в операционной системе QNX. Доступ к файловой системе имеют лишь сервисные инженеры фирмы-производителя.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Система контроля вихревым током ЭДДИТРОНТМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе контроля вихревым током ЭДДИТРОН ТМ
Техническая документация фирмы NDT Technologies Inc., Канада.
Поверка
Поверкаосуществляется в соответствии с методикой поверки МП 49403-12 «Система контроля вихревым током ЭДДИТРОНТМ. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2011 г.
Основные средства поверки:
-
1. Осциллограф С1-103, полоса пропускания от 0 до 10 МГц, погрешность коэффициентов отклонения 4 %;
-
2. Комплект мер моделей дефектов СО7, номинальное значение ширины МД и его отклонение (0,5±0,1) мм, номинальные значения глубины МД и их отклонения (1,0±0,1) мм и (1,5±0,1) мм, номинальные значения длины МД и их отклонения (20,0±0,5) мм и (10,0±0,5) мм.
Изготовитель
фирма NDT Technologies Inc., КанадаАдрес: 20275 Clark Graham, Baie D' Urfe - Montreal, Quebec - Canada
Телефон: +1-514-457-7650, факс +1-514-547-7652
Электронная no4Ta:info@ndt.ca
Сайт: http://ndt.ca
Заявитель
Федеральное государственное унитарное предприятие
«Научно-исследовательский институт мостов и дефектоскопии Федерального агентства железнодорожного транспорта» (НИИ мостов)
Адрес: 190031, С.-Петербург, наб. р. Фонтанки, 113
Тел./факс (812)310-17-16
E-mail: niim@mail.wplus.net
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации(Госреестр № 30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия системы основан на возбуждении с помощью вихретоковых преобразователей (ВТП) вихревых токов в контролируемом изделии переменным электромагнитным полем и регистрации изменения результирующего электромагнитного поля.
Конструктивно система ЭДДИТРОНТМ включает два типа каналов: статический и динамический. Статический канал состоит из ВТП, компьютеров Eddytron 880EMS и Eddytron 880 DACQ, электронного блока, включающего задающий генератор, усилитель высокой частоты (ВЧ), детектор, усилитель низкой частоты (НЧ), полосовой фильтр, анализатор амплитудно-фазовой характеристики (АФХ). Динамический канал дополнительно имеет вращающийся трансформатор. Изменение параметров контроля осуществляется с пульта управления оператора.
Динамические ВТП выполнены в виде вращающихся дисков и предназначены для обнаружения продольных и косых дефектов. Статические ВТП служат для обнаружения поперечных дефектов. Обозначение ВТП и тип выявляемых дефектов приведены в таблице 1.
аблица 1.
№ п/п |
Обозначение ВТП |
Тип измерительного канала |
Зона контроля |
Тип выявляемых дефектов |
1 |
Bd1, Bd2 |
Динамические |
Поверхность головки рельса |
Продольные и косые |
2 |
Dd1, Dd2, Dd3 |
Динамические |
Поверхность подошвы рельса |
Продольные и косые |
3 |
Bs1, Bs2 |
Статические |
Поверхность головки рельса |
Поперечные |
4 |
Ds1, Ds2, Ds3 |
Статические |
Поверхность подошвы рельса |
Поперечные |

Рисунок 1 - общий вид системы ЭДДИТРОН ТМ
На рисунке 1 цифрами обозначены: 1 - пульт управления; 2 - динамические ВТП Bd1, Bd2; 3 - динамические ВТП Dd1, Dd2, Dd3; 4 - статические ВТП Bs1, Bs2; 5 - статические ВТП Ds1, Ds2, Ds3; 6 - компьютер Eddytron 880EMS.

Рисунок 2 - Динамические ВТП

Рисунок 3 - Статические ВТП
Схема динамического и статического измерительных каналов ВТП приведена на рисунках 4 и 5 соответственно.
Задающий генератор генерирует сигнал синусоидальной формы с заданной частотой. Частота по каждому измерительному каналу задается оператором вручную с помощью компьютера Eddytron 880 EMS. Сигнал возбуждения подается на возбуждающую катушку ВТП. Возбуждающая катушка возбуждает в объекте контроля вихревые токи, которые взаимодействуют с дефектом на поверхности объекта контроля. Изменения значений вихревых токов в зоне дефекта приводят к изменению амплитуды и фазы тока в измерительных обмотках ВТП. Полученный с ВТП сигнал усиливается по высокой частоте, детектируется, затем усиливается по низкой частоте. Коэффициенты усиления по высокой и низкой частотам задаются оператором вручную. Полученный сигнал пропускается через полосовой частотный фильтр, предназначенный для выделения частотных составляющих сигналов от дефектов на фоне шумов. Очищенный от шумов сигнал обрабатывается анализатором АФХ, который формирует на экране компьютера Eddytron 880 EMS соответствующий годограф, положение точек которого сравнивается с границами сектора браковочного уровня. Информация по результатам обработки передается на компьютер Eddytron 880 DACQ.
Отличительной особенностью динамического канала ВТП является наличие вращающегося трансформатора, который обеспечивает передачу синусоидального сигнала заданной частоты с задающего генератора на катушку возбуждения ВТП, а также на передачу полезного сигнала с дифференциальных катушек ВТП на усилитель ВЧ.
Количество измерительных каналов соответствует количеству ВТП.

Рисунок 4 - Измерительный канал динамического ВТП

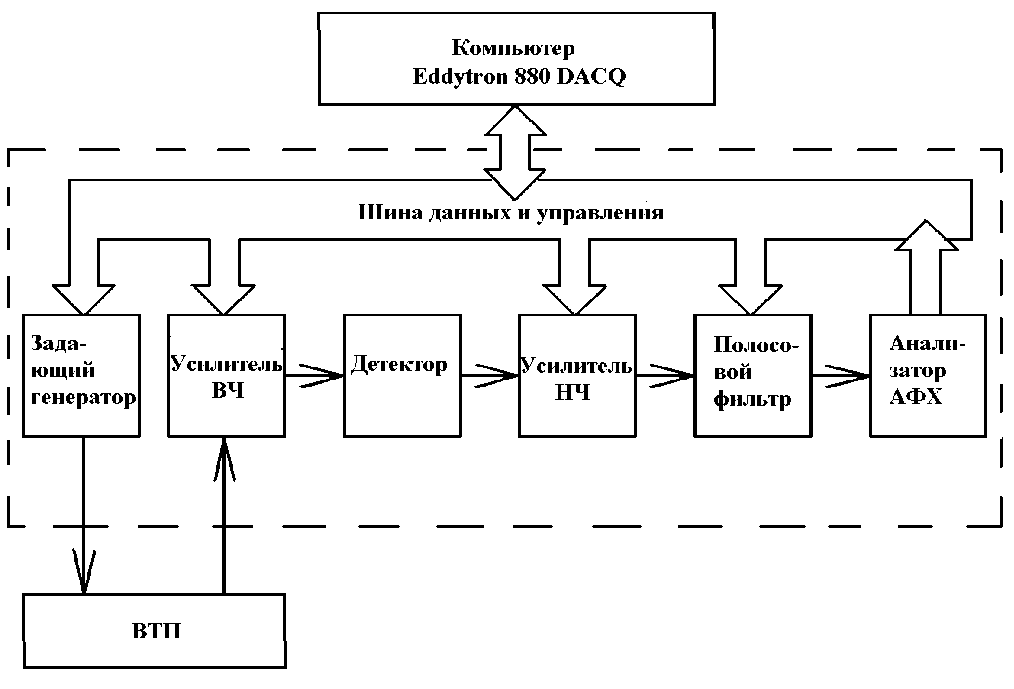

Рисунок 5 - Измерительный канал статического ВТП
Компьютер Eddytron 880 DACQ представляет информацию в удобном для анализа виде В-скан, который отображает информацию о наличии либо отсутствии дефектов по каждому измерительному каналу на всей длине объекта контроля.
Система предназначена для контроля рельсов типа: P43; P50; P65; P65K; UIC54; UIC60; S49; 136RE.
Наименование параметра |
Значение параметра |
Минимальный размер выявляемого дефекта, мм |
10 |
Разрешающая способность измерения положения дефекта по длине объекта контроля, мм, не более |
5 |
Диапазон измерения координат дефекта относительно переднего торца рельса, мм |
50 - 105000 |
Пределы допускаемого значения абсолютной погрешности измерения координат дефекта относительно переднего торца рельса, мм |
±50 |
Номинальная частота импульсов задающих генераторов, кГц |
10 - 500, с шагом 1 кГц |
Предельное отклонение от номинального значения частоты импульсов задающих генераторов, не более, % |
±10 |
Нестабильность частоты задающих генераторов на частоте 100 кГц, % |
±5 |
Масса системы, не более, кг |
3600 |
Г абаритные размеры, длина х ширина х высота, мм |
3300х2400х3000 |
Условия эксплуатации:
|
5 - 40 20 - 80 |
Лист № 5 Всего листов 6
