Сведения о средстве измерений: 60027-15 Масс-спектрометры изотопные

Номер по Госреестру СИ: 60027-15
60027-15 Масс-спектрометры изотопные
(Delta V Advantage, Delta V Plus, MAT 253)

Назначение средства измерений:
Масс-спектрометры изотопные модели Delta V Advantage, Delta V Plus, MAT 253 (далее - масс-спектрометры) предназначены для измерения изотопных отношений стабильных изотопов в газах.

сертификация программного обеспечения
Внешний вид. Масс-спектрометры изотопные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Масс-спектрометры изотопные
Рисунок № 1
Внешний вид. Масс-спектрометры изотопные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Масс-спектрометры изотопные
Рисунок № 2

Общие сведения

Дата публикации - 15.06.2025
Срок свидетельства - 27.02.2020
Номер записи - 150865
ID в реестре СИ - 373265
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Хромато-масс-спектрометр Trace Ultra c масс-спектр, Нет модификации, мод.Delta V Advantage, мод. Delta V Advantage, Масс-спектрометр изотопный модель Delta V Advantag, Масс-спектрометр изотопный Delta Vadvantage, Delta V Plus, Delta V Advantage,

Производитель

Изготовитель - Фирма "Thermo Fisher Scientific (Bremen) GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 12
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№152 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электрические и электронные приборы" (ТК 019)

№1678 от 2023.08.16 Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц, ГЭТ 75-2023 (Западно-Сибирский филиал ФГУП "ВНИИФТРИ")

№236 от 2015.02.27 Об утверждении типов средств измерений

№3383 от 2019.12.30 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, ГЭТ-193, (ФГУП "ВНИИФТРИ")

№3392 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Основные нормы и правила по обеспечению единства измерений" (ТК 053)

№216 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Вращающиеся электрические машины" (ТК 333)

№1796 от 2024.08.05 Об утверждении Государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц, ГЭТ 219-2024 (ФГУП "ВНИИФТРИ")

Наличие аналогов СИ: Масс-спектрометры изотопные (Delta V Advantage, Delta V Plus, MAT 253)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thermo Fisher Scientific (Bremen) GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17302-10
28.07.2025
Масс-спектрометры изотопные, Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
43245-09
01.01.2015
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
1 год
44804-10
28.07.2025
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда, Thermo Scientific Element GD
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
44805-10
28.07.2025
Масс-спектрометры с индуктивно связанной плазмой, Thermo Scientific Element2, Thermo Scientific Element XR
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60027-15
27.02.2020
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus, MAT 253
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68301-17
10.08.2022
Масс-спектрометры с индуктивно связанной плазмой, iCAP RQ
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
72316-18
06.09.2024
Хроматографы газовые, TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
92625-24

Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице, Vanquish
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Масс-спектрометры изотопные (Delta V Advantage, Delta V Plus, MAT 253)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • мод. Delta V Advantage
  • 7 1 0 7 0 7 0 7
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • Delta V Plus
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • мод.Delta V Advantage
  • мод. Delta V Advantage
  • 3 0 2 0 2 0 2
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • нет модификации
  • Delta V Advantage
  • 3 0 3 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Delta V Advantage
  • Delta V Plus
  • 7 0 7 0 3 0 3
    ОАО "Федеральный научно-технический центр метрологии систем экологического контроля "Инвер
    (RA.RU.311264)
  • Масс-спектрометр изотопный Delta Vadvantage
  • Хромато-масс-спектрометр Trace Ultra c масс-спектр
  • 3 0 0 0 0 0 0
    ФГУП «ВНИИМС»
    (RA.RU.311493)
    РСТ
  • Масс-спектрометр изотопный модель Delta V Advantag
  • 1 0 0 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • Delta V Plus
  • Delta V Advantage
  • 5 1 4 0 5 1 4
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. Delta V Advantage
  • Delta V Advantage
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Delta V Plus
  • Delta V Advantage
  • 3 3 0 3 0 1 0 1

    Стоимость поверки Масс-спектрометры изотопные (Delta V Advantage, Delta V Plus, MAT 253)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Томский ЦСМ
    Томская область
    6480 6480

    Программное обеспечение

    Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    ISODAT NT

    ISODAT NT

    3.0

    26CABAA3

    CRC32

    Программное обеспечение, входящее в состав масс-спектрометров, позволяет устанавливать и контролировать режимные параметры масс-спектрометров, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

    - "А" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

    Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений нет.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к масс-спектрометрам изотопным модели Delta V Advantage, Delta V Plus, МАТ 253 ГОСТ 4.361-85 "Анализаторы масс-спектрометрические. Номенклатура показателей". Техническая документация фирмы "Thermo Fisher Scientific" (Bremen) GmbH, Германия.

    Поверка

    Поверка

    осуществляется по документу МП 60027-15 "Масс-спектрометры изотопные модели Delta V Advantage, Delta V Plus, МАТ 253. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 ноября 2014 г.

    Средства поверки:

    - азот высшего сорта по ГОСТ 9293-74;

    - двуокись углерода высшего сорта по ГОСТ 8050-85;

    - водород высшего сорта по ГОСТ Р 51673-2000.


    Изготовитель

    Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
    Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany

    Заявитель

    ЗАО "МС-АНАЛИТИКА"
    Адрес: 119991, г. Москва, ул. Косыгина, д.19
    Тел./факс: 995-88-90

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Изотопные масс-спектрометры представляют собой компактные приборы с полностью автоматизированными линиями пробоподготовки. В состав масс-спектрометров входят вакуумная система, ионный источник, магнитный анализатор, устройство ввода пробы и система регистрации.

    Модели Delta V Plus, Delta V Advantage и MAT 253 отличаются конструкцией источников ионизации, магнитных анализаторов и коллекторных систем. Масс-спектрометры Delta V Advantage, Delta V Plus комплектуются магнитным секторным анализатором радиусом 191 мм со 100 % пропусканием ионов. В состав модели MAT 253 входит универсальная коллекторная система с пятью изолированными коллекторами Фарадея с подавлением шумов, дополнительно масс-спектрометр может комплектоваться коллекторами для регистрации практически любых масс в рабочем диапазоне массовых чисел. В качестве анализатора масс используется магнитный секторный анализатор со стигматической фокусировкой и 100 % пропусканием ионов. Быстрое переключение магнита с одной массы на другую позволяет анализировать до трех изотопных отношений разных элементов для одной пробы.

    Изотопный масс-спектрометр может быть укомплектован двойной системой напуска для измерений изотопных отношений в высоком вакууме, системой мультипортов с устройствами для вскрытия ампул, микрообъемом для малых концентраций CO2, N2, SO2 с криогенным охлаждением и температурным контролем, устройством «H-device» для измерений содержания водорода в воде.

    В зависимости от аналитической задачи масс-спектрометры Модели Delta V Plus, Delta V Advantage и MAT 253 могут комплектоваться периферийными устройствами автоматической пробоподготовки , работающими в непрерывном потоке газа-носителя с интерфейсом ConFloIV: газовым хроматографом Trace GC Ultra с интерфейсом Isolink GC; ВЭЖХ системой Surveor или ACCELA для анализа сахаров, спиртов, органических кислот с интерфейсом Isolink LC; GasBench для анализа карбонатов, воды, воздушных смесей; предконцентра-тором (Precon) примесей из воздуха (CH4, N2O); системой лазерной абляции с дальнейшим фторированием для анализа O в силикатах; устройством KIEL IV для анализа С и О2 в карбонатах с точностью необходимой для использования в палеотермометрии; элементным анализатором для получения изотопных данных C, N2 и S и пиролизатором для О2, Н2.

    На экране монитора возможно отображение результатов измерений в виде таблиц и графиков в реальном масштабе времени, а также основных параметров изотопного масс-спектрометра. Возможно экспортирование полученных экспериментальных данных в известные табличные редакторы (Exel).

    Внешний вид. Масс-спектрометры изотопные (Delta V Advantage, Delta V Plus, MAT 253), http://oei-analitika.ru

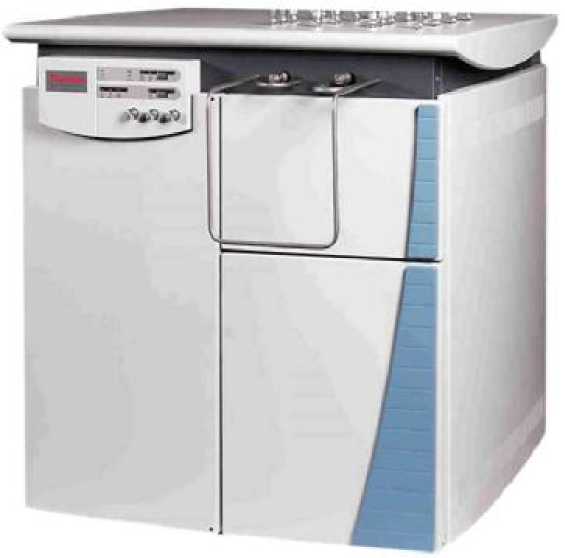

    Рис.1. Фотография общего вида масс-спектрометров Delta V Plus, Delta V Advantage.

    Внешний вид. Масс-спектрометры изотопные (Delta V Advantage, Delta V Plus, MAT 253), http://oei-analitika.ru

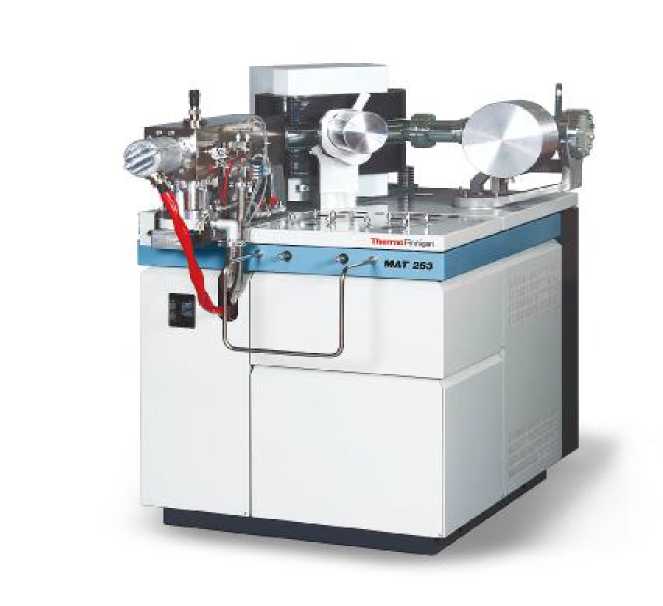

    Рис.2. Фотография общего вида масс-спектрометра МАТ 253.


    Масс-спектрометр изотопный модели Delta V Advantage, Delta V Plus, MAT 253 с устройствами ввода пробы в комплектации (по заказу).

    Руководство по эксплуатации.

    Методика поверки.
