УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1796

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОМПЛЕКСНОГО КОЭФФИЦИЕНТА ОТРАЖЕНИЯ И КОМПЛЕКСНОГО КОЭФФИЦИЕНТА ПЕРЕДАЧИ В ВОЛНОВОДНЫХ ТРАКТАХ В ДИАПАЗОНЕ ЧАСТОТ ОТ 2,14 ДО 178,4 ГГЦ

Настоящая государственная поверочная схема (далее - ГПС) распространяется на средства измерений (далее - СИ) комплексного коэффициента отражения (далее - ККО или Sii) и комплексного коэффициента передачи (далее - ККП или Sji)¹ в волноводных трактах² в диапазоне частот от 2,14 до 178,4 ГГц.

ГПС устанавливает порядок передачи единиц ККО и ККП - безразмерных величин, выражаемых в относительных единицах, от государственного первичного эталона единиц комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах (Таблица 1) в диапазоне частот от 2,14 до 178,4 ГГц (далее - ГПЭ) с помощью вторичных и рабочих эталонов СИ с указанием погрешности и основных методов передачи.

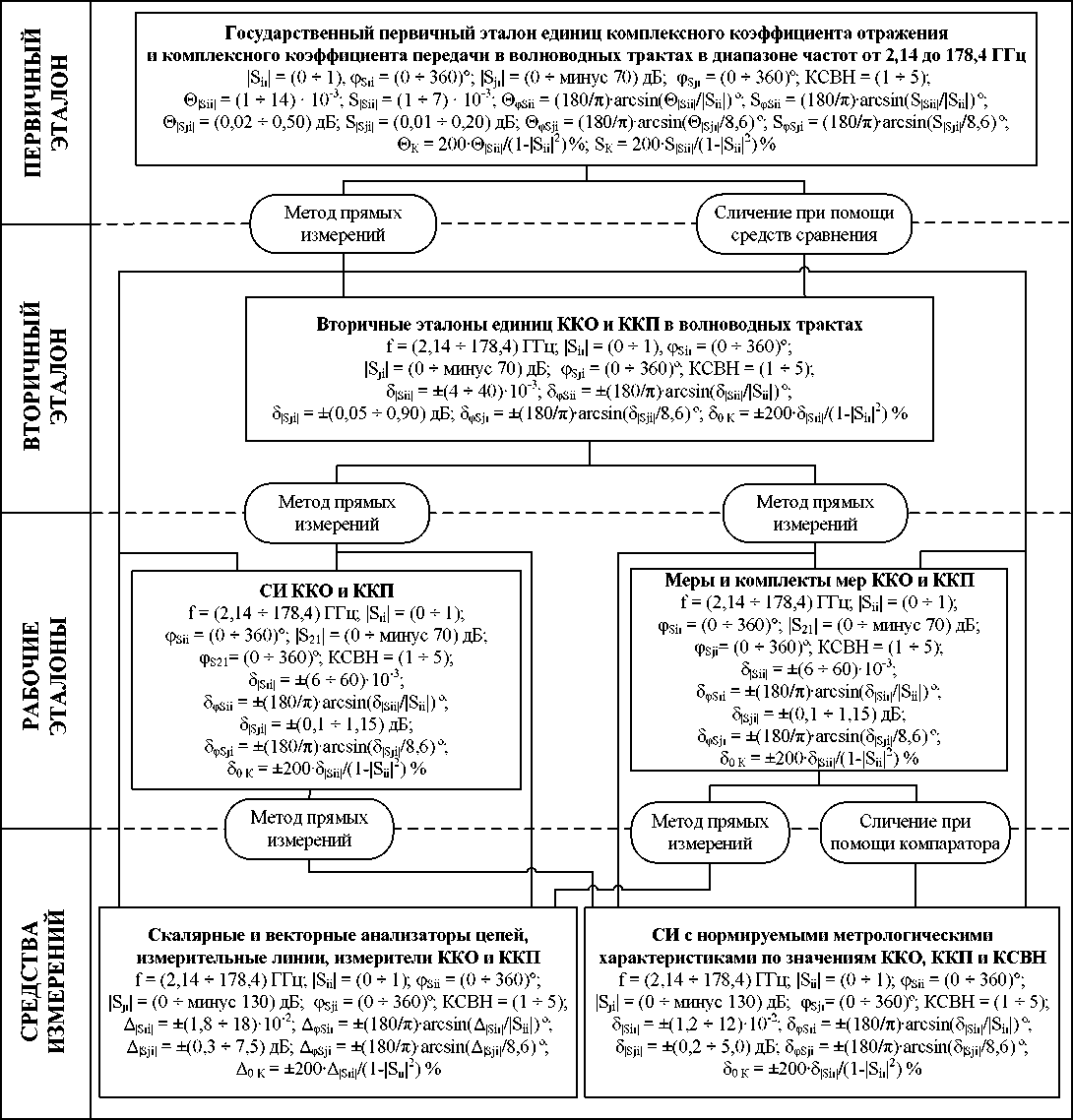

Графическая часть ГПС для СИ ККО и ККП электромагнитных колебаний в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц представлена в приложении А.

Таблица 1 - Диапазоны рабочих частот и сечения волноводных трактов

• ¹ Примечание - Sii и Sji - обозначения для ККО и ККП как элементов матрицы рассеяния, где i и j -порядковые номера строк и столбцов матрицы рассеяния.

• ² Примечание - здесь и далее под словосочетанием «волноводные тракты» следует понимать прямоугольные волноводные тракты.

В настоящем документе использованы нормативные ссылки на следующие

₃

стандарты ¹:

ГОСТ 24204-80 Единица децибел для измерений уровней, затуханий и усилений в технике проводной связи

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

ГОСТ Р МЭК 60027-3-2016 Государственная система обеспечения единства измерений. Обозначения буквенные, применяемые в электротехнике. Часть

• 3. Логарифмические и относительные величины и единицы измерений

ГОСТ 8.381-2009 Государственная система обеспечения единства измерений. Эталоны. Способы выражения точности

передачи сверхвысоких частот. Термины блоки СВЧ. Термины, определения

ГОСТ 8.061-80 Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение

ГОСТ Р 8.885-2024. Государственная система обеспечения единства измерений. Эталоны. Основные положения.

3. Эталоны

• 3.1 Государственный первичный эталон единиц коэффициента отражения и комплексного коэффициента в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц

  • 3.1.1 ГПЭ состоит из следующих технических средств: комплект средств воспроизведения ККО и ККП;

    от 2,14

установка компарирующая волноводная в диапазоне частот до 37,5 ГГц;

установка компарирующая волноводная в диапазоне частот до 178,4 ГГц;

комплект нагрузок волноводных;

комплект калибровочных мер;

комплект СИ геометрических величин;

устройство управления, хранения и обработки измерительной информации; система кондиционирования и термостатирования.

Воспроизведение единиц ККО и ККП в волноводных трактах на ГПЭ осуществляется с помощью мер из состава комплекта средств воспроизведения единиц ККО и ККП и установок компарирующих.

При воспроизведении единиц ККО и ККП прослеживаемость обеспечивается к государственным первичным эталонам единиц: частоты (ГЭТ 1), длины (ГЭТ 2) и ослабления (ГЭТ 193).

• 3.1.2 ГПЭ обеспечивает воспроизведение единиц ККО и ККП в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц.

• 3.1.3 ГПЭ применяют для передачи единиц ККО и ККП вторичным эталонам методом сличения при помощи средств сравнения и мерам ККО и ККП из состава вторичных эталонов методом прямых измерений, рабочим эталонам и СИ методом прямых измерений. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП.

Метрологические характеристики ГПЭ приведены в таблице 2.

Таблица 2 - Метрологические характеристики ГПЭ

• 3.2.1 В качестве вторичных эталонов применяются установки для измерений ККО и ККП в волноводных трактах, состоящие из компаратора и комплектов мер ККО и ККП.

• 3.2.2 Эталоны обеспечивают передачу единиц ККО и ККП в диапазонах значений:

от 0 до 1 для модуля ККО;

от 0 до 360° для фазы ККО;

от 0 до минус 70 дБ для модуля ККП;

от 0 до 360° для фазы ККП;

от 1 до 5 для КСВН.

• 3.2.3 Доверительные границы суммарной погрешности вторичных эталонов при доверительной вероятности 0,95 составляют:

S|_Sii| = ±(4  40)-10"³ - для модуля ККО;

SpSii = ±(2,2  9,0)° - для фазы ККО³;

S|_Sj_i| = ±(0,05  0,90) дБ - для модуля ККП;

SpSji = ±(0,3  6,0)° - для фазы ККП⁴.

S0 К = ±(0,7 - 8,5) % - для КСВН ⁵.

• 3.2.4 Вторичные эталоны применяют для передачи единиц ККО и ККП рабочим эталонам, СИ методом прямых измерений. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП.

• 3.3.1 В качестве рабочих эталонов применяются СИ ккО и ккП, и комплекты мер ккО и ккП.

• 3.3.2 Рабочие эталоны обеспечивают передачу единиц ккО и в диапазонах значений:

от 0 до 1 для модуля ккО;

от 0 до 360° для фазы ККО;

от 0 до минус 70 дБ для модуля ккП;

от 0 до 360° для фазы ККП;

от 1 до 5 для КСВН.

• 3.3.3 Доверительные границы погрешности рабочих эталонов доверительной вероятности 0,95 составляют:

S|sii| = ±(6  60)^ 10^-3 - для модуля ККО (Таблица 3);

Sp_Sii = ±(3,5  14,0)° - для фазы ККО⁶;

Sjsjij = ±(0,1 - 1,15) дБ - для модуля ККП (Таблица 4); 5фsji = ±(0,6  7,7)° - для фазы ККП⁷;

So К = ±(1,2 - 12,8) % - для КСВН⁸.

Таблица 3 - Доверительные границы погрешности рабочих эталонов при доверительной вероятности 0,95 в диапазоне измерений модуля ККО для волноводных трактов

Таблица 4 - Доверительные границы погрешности рабочих эталонов при доверительной вероятности 0,95 в диапазоне измерений модуля ККП для волноводных трактов

• 3.3.4 Рабочие эталоны применяют для передачи единиц ККО и ККП СИ методом прямых измерений или методом сличения при помощи компаратора. Соотношение показателей точности рабочих эталонов и СИ должно быть не более 1:2. Передача может осуществляться независимо для единиц модуля ККО, фазы ККО, КСВН, модуля ККП и фазы ККП. Допускается при поверке средств измерений по ККП менее минус 70 дБ использовать каскадное соединение мер ККП.

• 3.3.5 Допускается передача единицы модуля ККП при помощи:

рабочих эталонов, аттестованных по ГПС для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц,

рабочих эталонов отношения значений мощности по ГПС для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц.

• 4. Средства измерений4.1 В качестве СИ применяются скалярные и векторные анализаторы цепей, измерительные линии, измерители ККО и ККП, СИ с нормируемыми метрологическими характеристиками по значениям ККО, ККП и КСВН.

• 4.2 СИ обеспечивают измерения единиц ККО и ККП в диапазонах значений: от 0 до 1 для модуля ККО;

от 0 до 360° для фазы ККО;

от 0 до минус 13o дБ для модуля ккП;

от 0 до 360° для фазы ККП;

от 1 до 5 для кСВН.

• 4.3 Пределы допускаемой погрешности скалярных и векторных анализаторов цепей, измерительных линий, измерителей ккО и ккП:

A|_Sii| = ±(1,8  18)^10"² - для модуля ККО;

Apsii = ±(11 ± 42)° - для фазы ККО⁹;

A|sji| = ±(0,3  7,5) дБ - для модуля ККП;

Apsji = ±(1,8  45,0)° - для фазы ККП¹⁰;

A0 К = ±(3,6 - 40,0) % - для КСВН¹¹.

• 4.4 Доверительные границы погрешности измерений ККО и ККП при доверительной вероятности 0,95:

5|Sii| = ±(1,2  12)^10"² - для модуля ККО;

5p_Sii = ±(7  28)° - для фазы ККО¹²;

S|Sji| = ±(0,2 - 5,0) дБ - для модуля ККП;

5p_Sj_i = ±(1,2  36,0)° - для фазы ККП¹³;

S0 К = ±(2,4 - 26,0) % - для КСВН¹⁴.

¹

Примечание - при использовании настоящего документа целесообразно проверить действие ссылочных документов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет. Если ссылочный документ заменён (изменён), то при использовании настоящего документа следует руководствоваться замещающим (изменённым) документом. Если ссылочный документ отменён без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

²

Примечание - здесь и далее расчет проводить для значений аргумента функции арксинус < 0,7.

³

Примечание - для фазы ККО доверительные границы суммарной погрешности рекомендуется определять с использованием формулы 5фsii = ±(180/n)-arcsin(5|sii|/|Sii|) (единица измерения - градус).

⁴

Примечание - для фазы ККП доверительные границы суммарной погрешности рекомендуется определять с использованием формулы 5фsji = ±(180/n)^arcsin(5|S|i|/8,6) (единица измерения - градус).

⁵

Примечание - для значений КСВН доверительные границы суммарной погрешности рекомендуется определять с использованием формулы So к = 200^5Sii/(l-|Sii|²) (значение So к выражается в %).

⁶

Примечание - для фазы ККО границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы Sфsii = ±(180/n)-arcsin(S|sii|/|Sii|) (единица измерения - градус).

⁷

Примечание - для фазы ККП границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы Spsji = ±(180/n)^arcsin(5sii/8,6) (единица измерения - градус).

⁸

Примечание - для значений КСВН границы погрешности рабочих эталонов при доверительной вероятности 0,95 рекомендуется определять с использованием формулы Sq к = 200^5sii/(1-|Sii|²) (значение Sq к выражается в %).

⁹

Примечание - для фазы ККО пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы AфSii = ±(180/n)-arcsin(A|sii|/|Sii|) (единица измерения - градус).

¹⁰

Примечание - для фазы ККП пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы AфSji = ±(180/n)^arcsin(A S|i|/8,6) (единица измерения - градус).

¹¹

Примечание - для КСВН пределы допускаемой погрешности СИ рекомендуется определять с использованием формулы Ao к = 200^A|sii|/(1-|Sii|²) (значение Ao к выражается в %).

¹²

Примечание - доверительные границы погрешности измерений фазы ККО при доверительной вероятности 0,95 рекомендуется определять с использованием формулы 5фsii = ±(180/n)-arcsin(5|sii|/|Sii|) (единица измерения - градус).

¹³

Примечание - доверительные границы погрешности измерений фазы ккП при доверительной вероятности 0,95 рекомендуется определять с использованием формулы 5фSji = ±(180/n)^arcsin(5sii/8,6) (единица измерения - градус).

¹⁴

Примечание - доверительные границы погрешности измерений кСВН при доверительной вероятности 0,95 рекомендуется определять с использованием формулы 5о к = 200^5sii/(1-|Sii|²) (значение So к выражается в %).
