№2052 от 02.09.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 110812
О продлении срока действия свидетельства об утверждении типа средства измерений № 57298/1 "Счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВДТГ-М, ВДТГ-ИМ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2052 от 02.09.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2 сентября 2019 г. № 2052
Москва
О продлении срока действия свидетельства об утверждении типа средства измерений № 57298/1 «Счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВДТГ-М, ВДТГ-ИМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Спецтехприбор» от 22 июля 2019 г. № 22 и № 105 приказываю:
-
1. Внести изменения в описание типа на счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВДТГ-М, ВДТГ-ИМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59349-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 57298/1 «Счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВД11 -М, ВДТГ-ИМ» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
Г ■ 1
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВ! Д! НИЯ О СНВИФИКАТЕ ЯП
Сертификат: O0E1O36EE32711E880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08,11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «2» сентября 2019 г. № 2052
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВДТГ-М, ВДТГ-ИМ Назначение средства измеренийСчетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатые ВДГ-М, ВДГ-ИМ, турбинные ВДТГ-М, ВДТГ-ИМ предназначены для измерения объема воды по СанПиН 2.1.4.1074-2001 и сетевой воды по СНиП 41-02-2003, протекающей по трубопроводу при температуре от плюс 5 до плюс 50/150 оС при давлении не более 1,6 МПа (16 кгс/см2).
Описание средства измеренийПринцип действия счетчиков основан на измерении числа оборотов крыльчатки (турбинки), вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Крыльчатые счетчики ВДХ-М, ВДХ-ИМ, ВДГ-М, ВДГ-ИМ и турбинные счетчики ВДТХ-М, ВДТХ-ИМ, ВДТГ-М, ВДТГ-ИМ состоят из одинаковых по назначению узлов и имеют идентичную кинематическую схему. Вращение оси крыльчатки (турбинки) через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Конструктивно счетчики крыльчатые ВДХ-М, ВДХ-ИМ, ВДГ-М, ВДГ-ИМ и турбинные счетчики ВДТХ-М, ВДТХ-ИМ, ВДТГ-М, ВДТГ-ИМ состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку (турбинку) с закрепленной на ней ведущей магнитной муфтой. После зоны вращение крыльчатки (турбинки) вода попадает в верхнюю часть измерительной камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки (турбинки) в показания отсчетного устройства, выраженные в м3.
Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика.
Счетчики с импульсным выходом ВДХ-ИМ, ВДГ-ИМ, ВДТГ-ИМ, ВДТГ-ИМ кроме того имеют счетный механизм с магнитоуправляемым контактом (герконом) и выдают импульсы (при подключении к вычислителю, регистратору или другим совместимым устройствам).
Общий вид счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ представлен на рисунке 1.

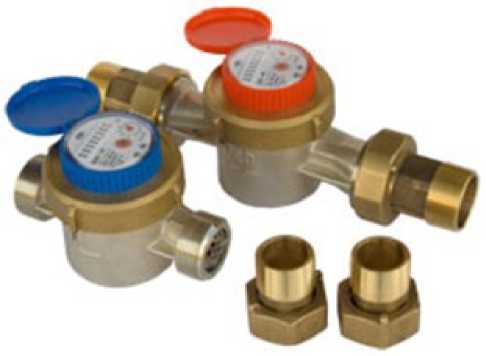

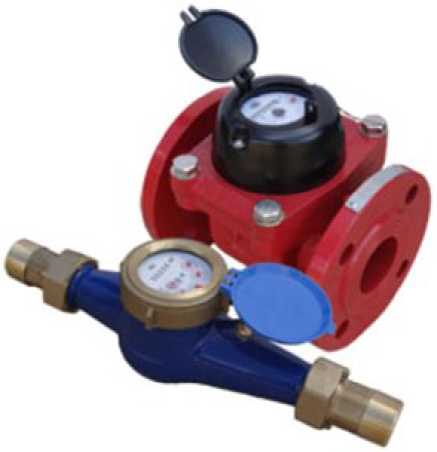

Рисунок 1 - Общий вид счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ
Пломбирование от несанкционированного доступа счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика холодной воды крыльчатого ВДХ-М, ВДХ-ИМ, турбинного ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатого ВДГ-М, ВДГ-ИМ, турбинного ВДТГ-М, ВДТГ-ИМ посредством проволоки, проведенной через специальные отверстия, соединяющие измерительную камеру и счетный механизм. Место пломбировки счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ представлено на рисунке 2.|

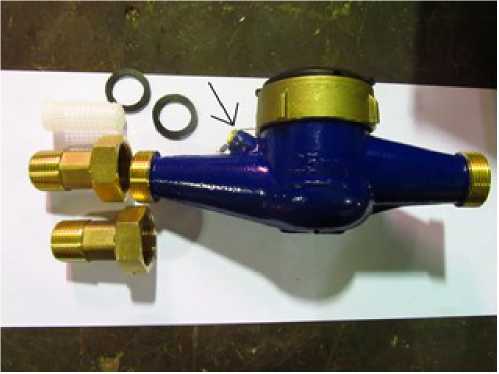

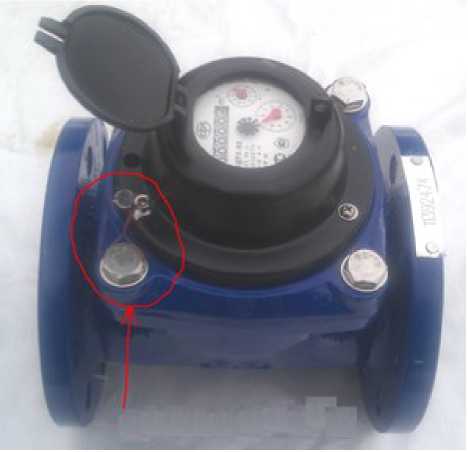

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр, DN: - крыльчатые счетчики |
25 |
32 |
40 |
50 | ||||
|
- турбинные счетчики |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Наименьший расход воды, м3/ч: | ||||||||
|
- крыльчатые счетчики |
0,06 |
0,09 |
0,16 |
0,30 | ||||
|
- турбинные счетчики |
0,60 |
1,2 |
1,6 |
2,4 |
2,4 |
2,5 |
6,0 |
15,0 |
|
Переходный расход воды, м3/ч: - класс В (крыльчатые счетчики) |
0,28 |
0,40 |
0,64 |
0,8 | ||||
|
(турбинные счетчики) |
3,0 |
3,5 |
5,0 |
6,0 |
8,0 |
12,0 |
20,0 |
40,0 |
|
- класс А (крыльчатые счетчики) |
0,35 |
0,50 |
0,80 |
1,0 | ||||
|
(турбинные счетчики) |
4,0 |
4,7 |
6,7 |
8,0 |
10,6 |
16,0 |
54,0 |
104,0 |
|
Номинальный расход воды, м3/ч: | ||||||||
|
- крыльчатые счетчики |
3,5 |
5,0 |
8,0 |
15 | ||||
|
- турбинные счетчики |
20 |
35 |
60 |
90 |
125 |
215 |
325 |
600 |
|
Наибольший расход воды, м3/ч: | ||||||||
|
- крыльчатые счетчики |
7 |
10 |
16 |
30 | ||||
|
- турбинные счетчики |
40 |
70 |
120 |
180 |
250 |
430 |
650 |
1200 |
|
Порог чувствительности, м3/ч: | ||||||||
|
- крыльчатые счетчики |
0,025 |
0,045 |
0,08 |
0,12 | ||||
|
- турбинные счетчики |
0,5 |
0,5 |
0,6 |
0,9 |
1,2 |
1,3 |
3,0 |
7,0 |
|
Пределы допускаемой относительной погрешности счетчика при измерении объема в диапазоне расходов, %: | ||||||||
|
- от наименьшего до переходного |
± 5 | |||||||
|
- от переходного (вкл.) до наибольшего |
± 2 | |||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр, DN:
|
25 50 |
32 65 |
40 80 |
50 100 |
125 |
150 |
200 |
250 |
|
вода по СанПиН |
2.1.4.1074-2001 | |||||||
|
Измеряемая среда |
сетевая вода по СНиП 41-02-2003 | |||||||
|
Диапазон температура измеряемой среды, оС: | ||||||||
|
- для счетчиков холодной воды | ||||||||
|
ВДХ-М, ВДХ-ИМ, ВДТХ-М, ВДТХ-ИМ |
от +5 до +50 | |||||||
|
- для счетчиков холодной и горячей воды | ||||||||
|
ВДГ-М, ВДГ-ИМ, ВДТГ-М, ВДТГ-ИМ |
от +5 до +150 | |||||||
|
Вес одного импульса, л/имп. (м3/имп.) | ||||||||
|
- счетчики DN 25,32,40,50 |
1 (0,001) | |||||||
|
- счетчики DN 65,80,100,125 |
10 (0,01) | |||||||
|
- счетчики DN 150,200,250 |
1000 (1,0) | |||||||
|
Потеря давления, МПа (кгс/см2), не более | ||||||||
|
- крыльчатые счетчики |
0,1 (1,0) | |||||||
|
- турбинные счетчики |
0,01 (0,1) | |||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||||
|
Номинальный диаметр, DN: - крыльчатые счетчики |
25 |
32 |
40 |
50 | ||||
|
- турбинные счетчики |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Потеря давления, МПа (кгс/см2), не более | ||||||||
|
- крыльчатые счетчики |
0,1 (1,0) | |||||||
|
- турбинные счетчики |
0,01 (0,1) | |||||||
|
Емкость указателя счетного механизма, м3 | ||||||||
|
- счетчики DN 25,32 |
99 999 | |||||||
|
- счетчики DN 40,50,65,80,100,125 |
999 999 | |||||||
|
- счетчики DN 150,200,250 |
999 9999 | |||||||
|
Наименьшая цена деления, м3 | ||||||||
|
- счетчики DN 25,32,40 |
0,0001 | |||||||
|
- счетчики DN 50,65,80 |
0,001 | |||||||
|
- счетчики DN 100,125,150,200,250 |
0,01 | |||||||
|
Масса, кг, не более: - крыльчатые счетчики |
2,2 |
3,9 |
4,5 |
5,0 | ||||
|
- турбинные счетчики |
11 |
15 |
19 |
22 |
28 |
37 |
50 |
62 |
|
Габаритные размеры, мм, не более: - счетчики крыльчатые: | ||||||||
|
- длина |
260 |
270 |
300 |
320 | ||||
|
- высота |
70 |
100 |
125 |
130 | ||||
|
- ширина |
80 |
120 |
150 |
160 | ||||
|
- счетчики турбинные: | ||||||||
|
- длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
|
- высота |
165 |
185 |
220 |
225 |
250 |
280 |
340 |
400 |
|
- ширина |
215 |
225 |
280 |
290 |
300 |
320 |
390 |
440 |
|
Условия эксплуатации: | ||||||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | |||||||
|
- относительная влажность окружающего | ||||||||
|
воздуха,% |
до 80 | |||||||
|
Средний срок службы, лет |
12 | |||||||
|
Средняя наработка на отказ, ч |
100000 | |||||||
наносится на шкалу счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ офсетным способом и в верхний правый угол титульных листов эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик холодной воды |
ВДХ-М, ВДХ-ИМ, ВДТХ-М, ВДХТ-ИМ |
1 шт. |
В соответствии с заказом |
|
Счетчик холодной и горячей воды |
ВДГ-М, ВДГ-ИМ, ВДТГ-М, ВДГТ-ИМ |
1 шт. |
В соответствии с заказом |
|
Паспорт |
4213-006-26240658 ПС |
1 экз. | |
|
Руководство по эксплуатации |
4213-006-26240658 РЭ |
1 экз. |
В соответствии с заказом |
|
Штуцер |
2 шт. |
Поставляются только для крыльчатых счетчиков | |
|
Гайка |
2 шт. | ||
|
Прокладка |
2 шт. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основное средство поверки:
- установка поверочная для поверки счетчиков воды УП-250, диапазон измерения расхода от 0,03 до 600 м3/ч, пределы допускаемой относительной погрешности установки при методе измерения объема равны ± 0,2 % (Госреестр № 28668-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков холодной воды крыльчатых ВДХ-М, ВДХ-ИМ, турбинных ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатых ВДГ-М, ВДГ-ИМ, турбинных ВДТГ-М, ВДТГ-ИМ, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды крыльчатым ВДХ-М, ВДХ-ИМ, турбинным ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды крыльчатым ВДГ-М, ВДГ-ИМ, турбинным ВДТГ-М, ВДТГ-ИМ
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия
ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ТУ 4213-006-26240658-14 «Счетчики холодной воды крыльчатые ВДХ-М, ВДХ-ИМ, турбинные ВДТХ-М, ВДТХ-ИМ, холодной и горячей воды ВДГ-М, ВДГ-ИМ, ВДТГ-20М, ВДТГ-20ИМ. Технические условия»
МИ 1592-15 Рекомендация. ГСИ. Счетчики воды. Методика поверки.
ИзготовительОбщество с ограниченной ответственностью «Спецтехприбор»
(ООО «Спецтехприбор»)
ИНН 5042140224
Адрес: 141313, Московская область, г. Сергиев Посад, Московское шоссе, д.25, литер Б, офис 12.
Телефон: +7 (496) 547 -85-70, 547-58-55
Web-сайт: www.spectechpribor.ru
Е-mail: info@spectechpribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
