Сведения о средстве измерений: 92625-24 Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице

Номер по Госреестру СИ: 92625-24
92625-24 Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице
(Vanquish)

Назначение средства измерений:
Хроматограф жидкостный Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (далее - хроматограф) предназначен для измерений содержания широкого спектра веществ в растворах, продуктах питания, почвах.

сертификация программного обеспечения
Внешний вид. Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице
Рисунок № 1
Внешний вид. Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице, http://oei-analitika.ru рисунок № 2
Внешний вид.
Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице
Рисунок № 2

Общие сведения

Дата публикации - 11.07.2024
Срок свидетельства -
Номер записи - 194468
ID в реестре СИ - 1417609
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Thermo Fisher Scientific (Bremen) GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1635 от 2024.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (Vanquish)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Thermo Fisher Scientific (Bremen) GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
17302-10
28.07.2025
Масс-спектрометры изотопные, Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
43245-09
01.01.2015
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
1 год
44804-10
28.07.2025
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда, Thermo Scientific Element GD
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
44805-10
28.07.2025
Масс-спектрометры с индуктивно связанной плазмой, Thermo Scientific Element2, Thermo Scientific Element XR
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
60027-15
27.02.2020
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus, MAT 253
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
68301-17
10.08.2022
Масс-спектрометры с индуктивно связанной плазмой, iCAP RQ
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
72316-18
06.09.2024
Хроматографы газовые, TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
92625-24

Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице, Vanquish
Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Бесплатный

Кто поверяет Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (Vanquish)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (Vanquish)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Xcalibur

Номер версии (идентификационный номер ПО), не ниже

4.5.455.18

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы-изготовителя «Thermo Fisher Scientific (Bremen) GmbH», Германия.

Правообладатель

Фирма «Thermo Fisher Scientific (Bremen) GmbH», Германия

Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany

Изготовитель

Фирма «Thermo Fisher Scientific (Bremen) GmbH», Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46
Тел./факс: (495) 437 55 77/(495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru

Правообладатель

Фирма «Thermo Fisher Scientific (Bremen) GmbH», Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany

Принцип действия хроматографа основан на разделении образца по химическому составу на хроматографической колонке и регистрации компонентов детекторами на диодной матрице и масс-спектрометрическим детектором Orbitrap Exploris MX.

В состав хроматографа входят бинарный насос высокого давления, автосамплер, термостат колонок, расширенный модуль хранения образцов, диодно-матричный детектор, масс-спектрометрический детектор Orbitrap Exploris MX, персональный компьютер.

Масс-спектрометрический детектор Orbitrap Exploris MX укомплектован нагреваемым электроспреем (HESI) в качестве источника ионизации; ионной линейной ловушкой (С-образной ловушкой) и анализатором масс Orbitrap. Ионная ловушка - газонаполненная искривленная линейная ионная ловушка, сделавшая возможным сопряжение импульсно работающего анализатора масс Orbitrap с непрерывными источниками ионов, такими как электрораспылители.

Анализатор масс Orbitrap состоит из центрального электрода веретенообразной формы, окруженного внешним электродом, разделенным на колоколообразные половины. В анализаторе для захвата и удержания ионов используются электрические поля.

Общий вид хроматографа представлен на рисунке 1.

К данному типу средств измерений относится хроматограф жидкостный Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице в составе: детектор масс-спектрометрический Orbitrap Exploris MX, сер. № MX10009C; детектор на диодной матрице, сер. № 8335027; насос бинарный, сер. № 8333241; автосамплер, сер. № 8332524; термостат колонок, сер. № 6300312.

Серийный номер хроматографа присваивается по серийному номеру масс-спектрометрического детектора в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесенному методом цифровой печати на информационную табличку (шильдик) на задней панели масс-спектрометрического детектора, как указано на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование хроматографа не предусмотрено.

Внешний вид. Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице (Vanquish), http://oei-analitika.ru

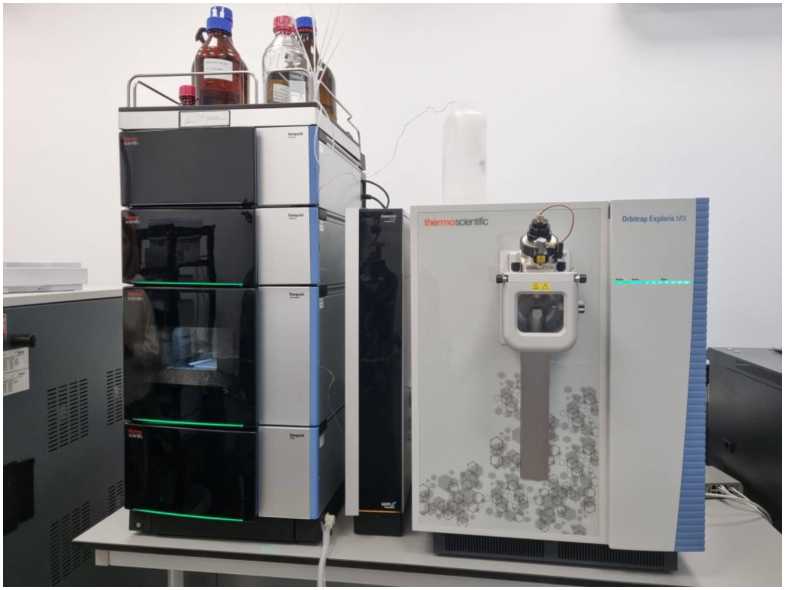

Рисунок 1 - Общий вид хроматографа жидкостного Vanquish с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице
