Номер по Госреестру СИ: 44804-10
44804-10 Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда
(Thermo Scientific Element GD)
Назначение средства измерений:
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD (далее - масс-спектрометры) предназначены для измерения содержания химических элементов в проводящих и полупроводящих веществах и материалах, а так же для определения изотопного состава химических элементов в тех же пробах.

Внешний вид.
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Element Software |
Номер версии (идентификационный номер ПО) |
3.1.4 |
Цифровой идентификатор ПО |
F10744d4 |
Другие идентификационные данные (если имеются) |
нет |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний
Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус масс-спектрометра изотопного в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования".
ГОСТ 4.361-85 "Система показателей качества продукции. Анализаторы масс-спектрометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen) GmbH", Германия.
Поверка
Поверкаосуществляется по документу МП 44804-10 "Инструкция. Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 22 июля 2010 г.
Средства поверки: государственные стандартные образцы состава латуни типов JI63, JI68 (ГСО 9080-2008).
Изготовитель
Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD представляет собой многоцелевую измерительную систему, состоящую из источника ионов в тлеющем разряде, масс-анализатора обратной геометрии Нира-Джонса с двойной фокусировкой ионного луча, детекторов ионов и управляющего персонального компьютера.
Пробы исследуемых объектов закрепляются в специальном быстросъемном держателе и устанавливаются в камеру тлеющего разряда. После поджига тлеющего разряда, образовавшиеся ионы вводятся в масс-спектрометр в потоке аргона.
Разделение ионов осуществляется анализатором с двойной фокусировкой - магнитной и электростатической. Детектирование ионов производится вторичным электронным умножителем, включенным по запатентованной схеме двойного детектирования, и дополнительным детектором Фарадея, что обеспечивает линейный динамический диапазон 1012 ионов в секунду.
Контроль за всеми процессами в масс-спектрометре Thermo Scientific Element GD осуществляется встроенным компьютером, связанным с управляющим внешним компьютером локальной сетью Ethernet.
Программное обеспечение позволяет задавать и контролировать режимы анализа, проводить автоматический анализ по выбранным алгоритмам в течение неограниченного времени, рассчитывать количественные результаты по нескольким критериям оценки.

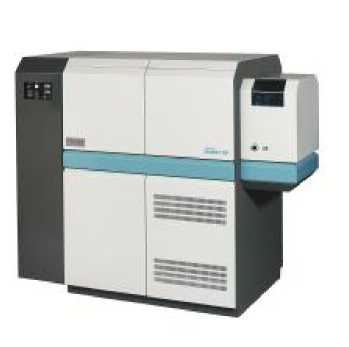

Рис. 1. Фотография внешнего вида масс-спектрометра высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD
Масс-спектрометр высокого разрешения с ионизацией в источнике тлеющего разряда Thermo Scientific Element GD.
Руководство по эксплуатации -1 экз.
Методика поверки - 1 экз.
Скорость сканирования магнитом, мс/скан, не более Скорость сканирования ESA, мс/скан
Разрешающая способность, М/ДМ, (на уровне 10 % от максимальной интенсивности пика), не менее:
Время переключения разрешения, с, не более Чувствительность (по высоте пика, по общему ионному току), имп/с, не менее
Собственный шум системы регистрации, имп/с, не более Минимальное время интегрирования сигнала, мс:
-
- в режиме счета единичных импульсов
-
- в аналоговом режиме
-
- в режиме детектора Фарадея
Относительное СКО выходного сигнала, %, не более:
-
- из 10 сканов через равные интервалы в течение 10 мин Управление источником тлеющего разряда
Рабочее напряжение, В
Рабочий ток разряда, мА
Расход газа (аргон), л/мин
Потребляемая мощность, кВ •А, не более
Г абаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
-
- диапазон температур окружающего воздуха, °С
-
- диапазон относительной влажности при t = 25 °С, %
-
- диапазон атмосферного давления, кПа
от 2 до 260
150
1 фиксированное с переключением:
300
4000 10000
1 1М010
для меди при среднем разрешении (R > 4000)
0,2
0,1
1
1
2,0
полностью автоматизировано от 700 до 2000 от 5 до 150
1 (марка А)
5 (марка Б)
8 1740x880x1410
760
от 18 до 25
от 50 до 60
от 84 до 107
- напряжение электрического питания переменного тока, В 3-фазное, 230/400В ± 10%
50/60 Гц, ток - 32 А на фазу
- средний срок службы, лет, не менее 8
