Номер по Госреестру СИ: 17302-10
17302-10 Масс-спектрометры изотопные
(Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus)
Назначение средства измерений:
Масс-спектрометры изотопные модели Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus (далее - масс-спектрометры) предназначены для прецизионного измерения отношений долей стабильных изотопов в пробах веществ и материалов, продуктах питания, почвах, минералах, металлах и т.п.
Внешний вид.
Масс-спектрометры изотопные
Рисунок № 1
Внешний вид.
Масс-спектрометры изотопные
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Multicollector |
Номер версии (идентификационный номер ПО) |
3.2.1.14 |
Цифровой идентификатор ПО |
cc29d64f |
Другие идентификационные данные (если имеются) |
нет |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на корпус масс-спектрометра изотопного в виде наклейки и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийнет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам изотопным модели Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования".
ГОСТ 4.361-85 "Система показателей качества продукции. Анализаторы
масс-спектрометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen) GmbH", Германия.
Поверка
Поверкаосуществляется по документу МП 17302-10 "Инструкция. Масс-спектрометры изотопные модели Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 16 июля 2010 г.
Средства поверки: ГСО состава водного раствора ионов стронция (ГСО 7145-95 или МСО 0083:1999).
Изготовитель
Фирма "Thermo Fisher Scientific" (Bremen) GmbH, Германия
Адрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Заявитель
ЗАО "МС-АНАЛИТИКА"
Адрес: 119991, г. Москва, ул. Косыгина, д.19
Тел./факс: (495) 995-88-90
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Масс-спектрометры изотопные модели Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus представляют собой многоцелевые измерительные системы, состоящие из масс-спектрометра и управляющего персонального компьютера.
Пробы исследуемых объектов вводятся в масс-спектрометр, где проба ионизируется тем или иным способом: в приборе Thermo Scientific Triton Plus за счет нагрева пробы на ленточке из тугоплавкого материала (вольфрам, рений, тантал), а в приборе Thermo Scientific Neptune Plus - в индуктивно-связанной плазме. Непрерывное горение плазмы поддерживается в объеме горелки с помощью высокочастотной (27 МГц) накачки. Побочные излучения экранированы и не превышают допустимого уровня.
Разделение ионов осуществляется магнитным анализатором. Детектирование ионов производится набором цилиндров Фарадея. Последующее усиление сигналов осуществляется матрицей электрометрических усилителей, которые переключаются от одного цилиндра к другому по запатентованной схеме "виртуальный усилитель", что полностью исключает возникновение систематической ошибки измерений из-за возможных различий в характеристиках усилителей.
Управление процессом измерения в масс-спектрометрах изотопных модели Thermo Scientific Triton Plus и Thermo Scientific Neptune Plus осуществляется встроенным бортовым компьютером, связанным с управляющим компьютером локальной сетью EtherNet 100 MBod.
Программное обеспечение позволяет задавать и контролировать режимы анализа, проводить автоматический анализ по выбранным алгоритмам в течение неограниченного времени, рассчитывать количественные результаты по нескольким критериям оценки.
По дополнительному заказу прибор может комплектоваться ламинарным шкафом для защиты персонала при работе с радиоактивными и ядовитыми пробами.

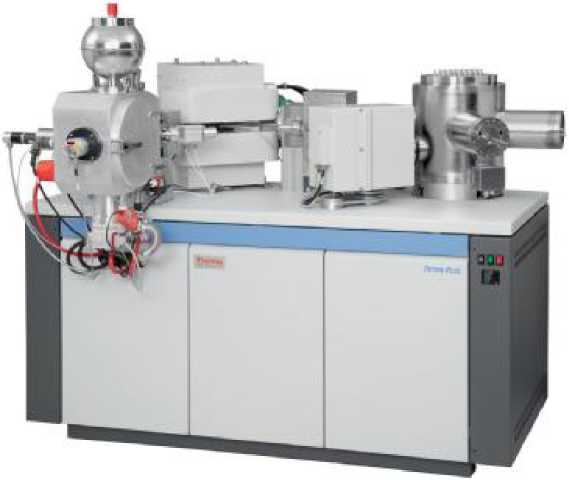

Рис. 1. Фотография внешнего вида масс-спектрометра изотопного модель Thermo Scientific Triton Plus.

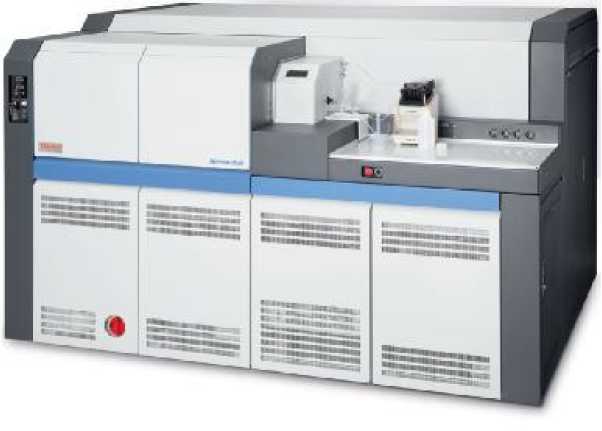

Рис. 2. Фотография внешнего вида масс-спектрометра изотопного модель Thermo Scientific Neptune Plus.
Диапазон измерений массового числа по центральному коллектору, а.е.м.
Разрешающая способность (М/DM, на уровне 10 % от максимальной интенсивности во всем диапазоне масс), не менее Чувствительность, ионов/атом, %, не менее
Чувствительность, В, не менее
Пределы допускаемой относительной погрешности при измерении отношения долей изотопов (235U/238U), %
Относительное СКО выходного сигнала1, %, не более Максимальная относительная разность масс одновременно измеряемых изотопов, %
Количество одновременно измеряемых изотопов, не более
Потребляемая мощность, кВ-А, не более:
модель Thermo Scientific Triton Plus модель Thermo Scientific Neptune Plus
Габаритные размеры, мм, не более:
модель Thermo Scientific Triton Plus
модель Thermo Scientific Neptune Plus
Масса, кг, не более:
модель Thermo Scientific Triton Plus
модель Thermo Scientific Neptune Plus
Условия эксплуатации:
-
- диапазон температур окружающего воздуха, °С
-
- диапазон относительной влажности при t = 25 °С, %
-
- диапазон атмосферного давления, кПа
-
- напряжение электрического питания переменного тока, В
-
- частота, Гц
-
- средний срок службы, лет, не менее
от 3 до 310
450
0,05
-
2.5
± 0,01
0,0005
18
10
2,5 (6 при прогреве)
-
9.5
2030x1420x1790
2450x1890x1740
1158
2162
от 18 до 25 от 50 до 60 от 84 до 107 220 ± 10 % 50±1
8
-
