Номер по Госреестру СИ: 44805-10
44805-10 Масс-спектрометры с индуктивно связанной плазмой
(Thermo Scientific Element2, Thermo Scientific Element XR)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR (далее - масс-спектрометры) предназначены для измерения содержания химических элементов в пробах веществ и материалов, продуктах питания, почвах, минералах, металлах и т.п., а также для определения изотопного состава химических элементов в тех же пробах.
Внешний вид.

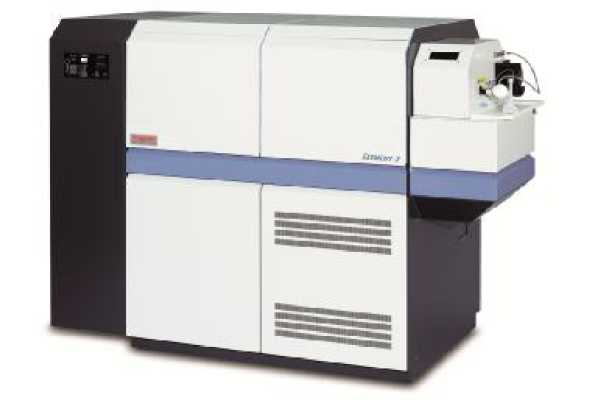

Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 1
Внешний вид.

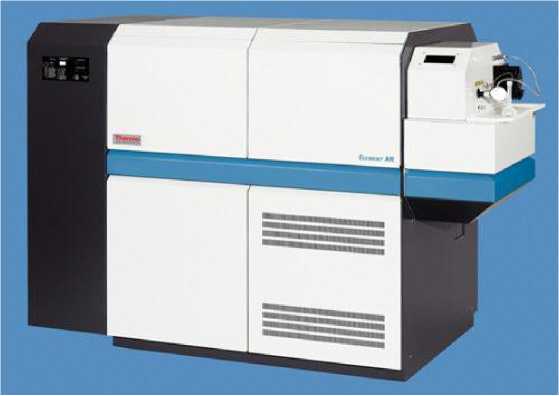

Масс-спектрометры с индуктивно связанной плазмой
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Element Software |
Номер версии (идентификационный номер ПО) |
3.1.2.242 |
Цифровой идентификатор ПО |
4ba03307 |
Другие идентификационные данные (если имеются) |
нет |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус масс-спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно-связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR
ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования".
ГОСТ 4.361-85 "Система показателей качества продукции. Анализаторы масс-спектрометрические. Номенклатура показателей".
Техническая документация фирмы-изготовителя "Thermo Fisher Scientific (Bremen) GmbH", Германия.
Поверка
Поверкаосуществляется по документу МП 44805-10 "Инструкция. Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 22 июля 2010 г.
Средства поверки: стандартные образцы состава водных растворов ионов металлов: ГСО 7030-93 (Li), ГСО 8092-94 (К), ГСО 8032-94 (Fe), ГСО 6065-91 (Bi).
Изготовитель
Фирма "Thermo Fisher Scientific" (Bremen) GmbH, ГерманияАдрес: Hanna Kunath Str. 11 D-28199 Bremen, Germany
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Масс-спектрометры с индуктивно-связанной плазмой Thermo Scientific Element2, Thermo Scientific Element XR представляют собой многоцелевые измерительные системы, состоящие из масс-спектрометра и управляющего персонального компьютера.
Пробы исследуемых объектов вводятся в масс-спектрометр в потоке аргона в виде аэрозоля (стандартная система ввода жидких образцов), в виде насыщенного пара (система ввода с ультразвуковым распылением образца) и в виде мельчайшей взвеси (система ввода с лазерной абляцией). Далее проба ионизируется в индуктивно-связанной плазме. Непрерывное горение плазмы поддерживается в объеме горелки с помощью высокочастотной (27 МГц) накачки. Побочные излучения экранированы и не превышают допустимого уровня.
Разделение ионов осуществляется анализатором с двойной фокусировкой - магнитной и электростатической. Детектирование ионов производится вторично - электронным умножителем, включенным по запатентованной схеме двойного детектирования, что сохраняет его линейность в диапазоне 1...1-109 ионов в секунду для масс- спектрометров модели Thermo Scientific Element 2 и дополнительно установленным в масс-спектрометрах модели Thermo Scientific Element XR детектора Фарадея, расширяющего линейный динамический диапазон до 1 •IO12.
Управление процессом измерения в масс-спектрометрах Thermo Scientific Element2 и Thermo Scientific Element XR осуществляется встроенным бортовым компьютером, связанным с управляющим компьютером локальной сетью Ethernet.
Программное обеспечение позволяет задавать и контролировать режимы анализа, проводить автоматический анализ по выбранным алгоритмам в течение неограниченного времени, рассчитывать количественные результаты по нескольким критериям оценки.
Имеется возможность комплектации масс-спектрометров широким набором дополнительных принадлежностей и аксессуаров для расширения их возможностей и улучшения аналитических характеристик. В первую очередь это системы ввода образца в плазму:
-
- высокостабильная система ввода для измерения изотопных отношений;
-
- система ввода с ультразвуковым распылением образца;
-
- система лазерной абляции для проведения непосредственно анализа твердых образцов без предварительной пробоподготовки, а также системы автоматического отбора проб (автосамплеры) для автоматизированного выполнения рутинных анализов больших объемов.
Рис. 1. Фотография внешнего вида масс-спектрометра с индуктивно-связанной плазмой Thermo Scientific Element2.
Рис. 2. Фотография внешнего вида масс-спектрометра с индуктивно-связанной плазмой Thermo Scientific Element XR.
Диапазон массовых чисел, а.е.м.
Скорость сканирования, а.е.м/с
Разрешающая способность, М/ДМ, (на уровне 10 % от максимальной интенсивности пика), не менее
Чувствительность (по In115), ионов в секунду Собственный шум системы регистрации, ионов в секунду Относительное СКО выходного сигнала, %, не более:
-
- из 10 сканов через равные интервалы в течение 10 мин
-
- из 10 сканов через равные интервалы в течение 1 ч Потребляемая мощность, кВ •А, не более
Г абаритные размеры, мм, не более
Масса, кг, не более
от 5 до 260 до 1000 Фиксированное с переключением: 300 4000 10000 более 1-106 не более 0,2
1,0 2,0
8 1740x880x1410 750
Условия эксплуатации:
|
от 18 до 25 от 50 до 60 от 84 до 107 3-фазное, 230/400В ±10% 50/60 Гц, ток - 32 А на фазу |
- средний срок службы, лет, не менее |
8 |
