Номер по Госреестру СИ: 72316-18
72316-18 Хроматографы газовые
(TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC)
Назначение средства измерений:
Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC (далее - хроматографы) предназначены для разделения компонентов и измерений их содержания в органических и неорганических веществах, в пищевых продуктах, объектах окружающей среды и т.д.

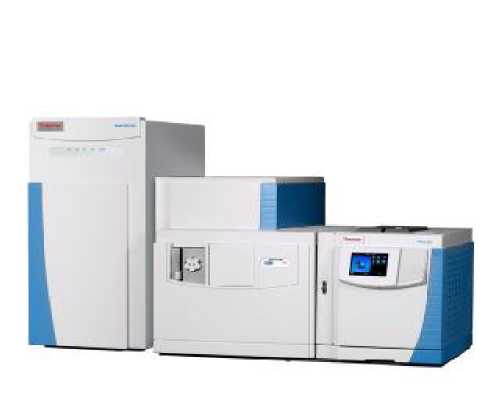

Внешний вид.
Хроматографы газовые
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 06.09.2024
Номер записи - 168519
ID в реестре СИ - 491306
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. TRACE 1310 с масс-спектрометрическим детектором Exactive GC, ЛД-200, Trace-1310 ГХ, TRACE 1310 ГХ,
Производитель
Изготовитель - Фирма "Thermo Fisher Scientific (Bremen) GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Хроматографы газовые (TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Thermo Fisher Scientific (Bremen) GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17302-10 28.07.2025 |
Масс-спектрометры изотопные, Thermo Scientific Triton Plus, Thermo Scientific Neptune Plus Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
43245-09 01.01.2015 |
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44804-10 28.07.2025 |
Масс-спектрометры высокого разрешения с ионизацией в источнике тлеющего разряда, Thermo Scientific Element GD Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44805-10 28.07.2025 |
Масс-спектрометры с индуктивно связанной плазмой, Thermo Scientific Element2, Thermo Scientific Element XR Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60027-15 27.02.2020 |
Масс-спектрометры изотопные, Delta V Advantage, Delta V Plus, MAT 253 Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68301-17 10.08.2022 |
Масс-спектрометры с индуктивно связанной плазмой, iCAP RQ Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72316-18 06.09.2024 |
Хроматографы газовые, TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
92625-24 |
Хроматограф жидкостный с масс-спектрометрическим детектором Orbitrap Exploris MX и детектором на диодной матрице, Vanquish Фирма "Thermo Fisher Scientific (Bremen) GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Хроматографы газовые (TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматографы газовые (TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры хроматографов, отслеживать выполнение анализа, обрабатывать экспериментальные данные.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения анализатора учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Xcalibur |
Trace Finder |
|
Номер версии (идентификационный номер ПО) |
2.2 |
3.20 |
|
Цифровой идентификатор ПО |
31732E3C |
9D02F8CA |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC
Поверка
Поверкаосуществляется по документу МП 205-03-2018 «Хроматографы газовые TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 марта 2018 г.
Основные средства поверки:
- ГСО 9106-2008 состава гексахлорбензола.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю часть правой боковой панели хроматографа.
Заявитель
Акционерное общество «МС-АНАЛИТИКА» (АО «МС-АНАЛИТИКА») ИНН 7736111312
Адрес: 119334, г. Москва, ул. Косыгина, д. 13, корп. 1 Юридический адрес: 121471, г. Москва, Можайское шоссе, д. 29, помещение IV Тел./факс: 8 (495) 995-88-90
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: 8 (495) 437-55-77/437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Хроматографы газовые TRACE 1300/1310 (отличаются наличием дисплея на передней панели) с масс-спектрометрическим детектором Exactive GC, (отличаются наличием шлюза для ввода/вывода источника ионизации) представляют собой универсальные стационарные приборы, состоящие из основного блока, включающего термостат колонок со встроенным процессором, электроникой и пневматикой; сменных взаимозаменяемых модулей инжекторов. Масс-спектрометрические детекторы представляют собой отдельные приборы в изолированном корпусе. В состав хроматографов входит система управления, сбора и обработки данных.
Для проведения анализа с программированием температуры в области отрицательных значений применяют криогенные приставки с охлаждением жидким диоксидом углерода (до минус 50 °С) или жидким азотом (до минус 100 °С).
Для многомерной хроматографии предусмотрено размещение кранов-переключателей и хроматографических колонок в дополнительном термостате с возможностью обогрева в изотермическом режиме до плюс 175 °С. Дополнительный термостат монтируется слева от хроматографа.
Для реализации методов высокоскоростной хроматографии прибор оснащается приставкой UltraFast, которую устанавливают в базовый термостат.
Для ввода пробы в капиллярные колонки применяют следующие устройства: стандартный инжектор-испаритель с делением/без деления (split/splitless - SSL) пробы, инжектор-испаритель с функцией обратного сброса пробы (SSLBKF) с делением/без деления потока, инжектор-испаритель для ввода больших объемов пробы, охлаждаемый инжектор для прямого ввода проб, инжектор с программированием температуры, инжектор для капиллярных колонок с большим диаметром (wide bore) с обдувом уплотнений. Краны-дозаторы для ввода газообразных проб или проб нестабильных жидкостей устанавливают в дополнительный термостат или как внешнее устройство. Хроматографы могут комплектоваться автоматическими дозаторами жидких проб, термодесорбером, статическим и/или динамическим парофазным дозатором и пиролитической приставкой.
Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через встроенную в прибор клавиатуру, либо при помощи программного обеспечения (ПО), установленного на персональном компьютере.
С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.
Общий вид хроматографа газового TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC представлен на рисунке 1.
Пломбирование хроматографа газового TRACE 1300/1310 с масс-спектрометрическим детектором Exactive GC не предусмотрено.
Рисунок 1 - Общий вид хроматографа газового TRACE 1310 с масс-спектрометрическим детектором Exactive GC
Таблица 4 - Комплектность хроматографа
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый TRACE 1300/1310 (основной блок с интегрированным процессором и электронным контролем) |
1 шт. (по заказу) | |
|
Детектор масс-спектрометрический Exactive GC |
- |
1 шт. |
|
Съемные взаимозаменяемые модули инжекторов |
- |
1 шт. |
|
Комплект принадлежностей (шприцы, трубки с фитингами, уплотняющие элементы, пленочный расходомер и др.) |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 205-03-2018 |
1 экз. |
