Наименование

Количество

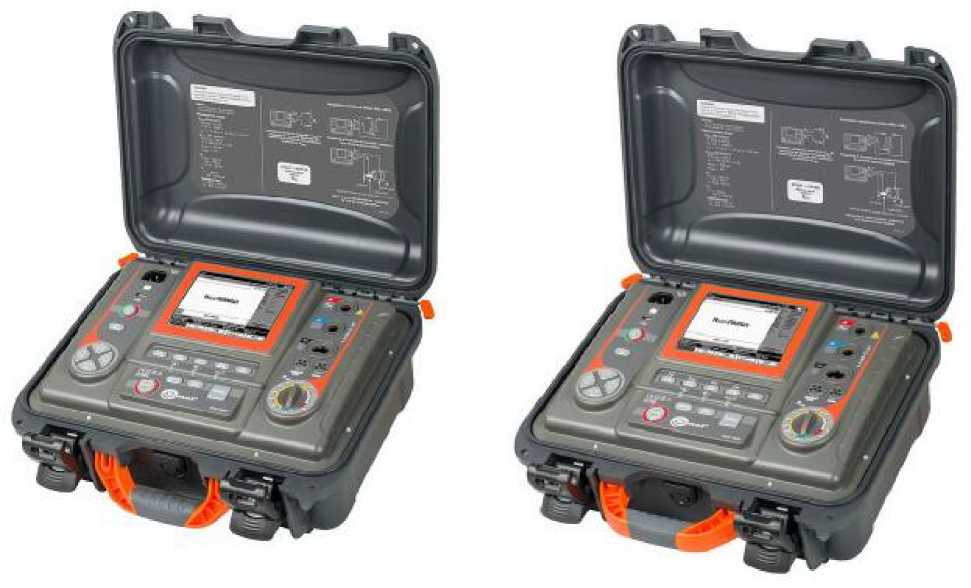

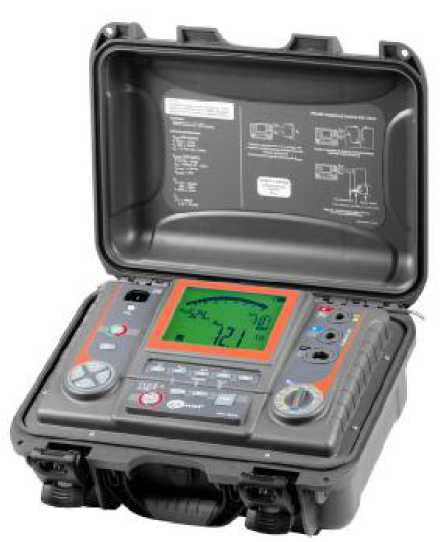

Измеритель параметров электроизоляции MIC-5005 (MIC-5010, MIC-5050, MIC-10k1)

1 шт.

Измеритель параметров электроизоляции MIC-5005, MIC-5010, MIC-5050, MIC-10k1. Руководство по эксплуатации

1 шт.

Провод измерительный с разъемами “банан” 10 кВ красный 1,8 м

1 шт.

Провод измерительный с разъемами “банан” 10 кВ голубой 1,8 м

1 шт.

Провод измерительный с разъемами “банан” экранированный 10 кВ черный 1,8 м

1 шт.

Зажим “Крокодил” изолированный

3 шт.

Зонд острый с разъемом “банан”

2 шт.

Наименование

Количество

Интерфейсный кабель USB

1 шт.

Сетевой кабель питания

1 шт.

Футляр L4

1 шт.

до 65 Гц) тока

U).

Модификация

Диапазоны

Разрешение

Пределы допускаемой абсолютной погрешности измерений

MIC-5005

От 0 до 29,9 В

0,1 В

± (0,02-иизм + 20 е.м.р.)

MIC-5010

От 30,0 до 299,9 В

0,1 В

± (0,02-иизм + 6 е.м.р.)

От 300 до 600 В

1 В

± (0,02^Ц1изм + 2 е.м.р.)

MIC-5050

От 0 до 29,9 В

0,1 В

± (0,02-иизм + 20 е.м.р.)

MIC-10k1

От 30,0 до 299,9 В

0,1 В

± (0,02-иизм + 6 е.м.р.)

От 300 до 750 В

1 В

± (0,02^Ц1изм + 2 е.м.р.)

Примечания

Здесь и далее по тексту:

и_изм - измеренное значение напряжения постоянного и переменного тока;

е.м.р. - единица младшего разряда.

Модификация

Диапазоны

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Испытательное напряжение (U_{ISO ном}) = 5000 В

MiC-5005

MiC-5010

MiC-5050

MiC-10k1

От 0 до 999 кОм

От 1,00 до 9,99 МОм От 10,0 до 99,9 МОм От 100 до 999 МОм От 1,00 до 9,99 ГОм От 10,0 до 99,9 ГОм От 100 до 999 ГОм От 1,00 до 9,99 ТОм

1 кОм

0,01 МОм

0,1 МОм

1 МОм

0,01 ГОм

0,1 ГОм

1 ГОм

0,01 ТОм

± (0,03^изм + 10 е.м.р.) ± (0,03^изм + 10 е.м.р.) ± (0,03^изм + 10 е.м.р.) ± (0,03^изм + 10 е.м.р.) ± (0,03^изм + 10 е.м.р.) ± (0,03^изм + 10 е.м.р.) ± (0,035-Rhsm + 10 е.м.р.) ± (о,075^изм + 10 е.м.р.)

MIC-5005

MIC-5010

От 10,0 до 15,0 ТОм

0,1 ТОм

± (0,1-Rbsm + 10 е.м.р.)

MIC-5050

MIC-10k1

От 10,0 до 20,0 ТОм

0,1 ТОм

± (0,125^изм + 10 е.м.р.)

Испытательное напряжение (U_{ISO ном}) = 10000 В

MIC-10k1

От 10,0 до 19,9 ТОм

От 20,0 до 40,0 ТОм

0,1 ТОм

0,1 ТОм

± (0,125-Rhsm + 10 е.м.р.) не нормируется

Примечания

Здесь и далее по тексту:

R-изм - измеренное значение сопротивления.

Диапазон измерения сопротивления электроизоляции RISO (согласно ГОСТ Р МЭК 61557-2-2005), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:

Uiso нем

^Riso мин    ,        ^{, где}

изо НОМ

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя (1 мА и 3 мА - для MIC-5005, MIC-5010; 1 мА,

3 мА и 5 мА - для MIC-5050, MIC-10k1).

Ri ^so тах =

(при Uiso ном = 50 В): 50 ГОм для MIC-5005, MIC-5010 и 200 ГОм для MIC-5050, MIC-10k1; (при Uiso ном = 100 В): 100 ГОм для MIC-5005, MIC-5010 и 400 ГОм для MIC-5050, MIC-10k1; (при Uiso ном = 250 В): 250 ГОм для MIC-5005, MIC-5010 и 1 ТОм для MIC-5050, MIC-10k1; (при Uiso ном = 500 В): 500 ГОм для MIC-5005, MIC-5010 и 2 ТОм для MIC-5050, MIC-10k1;

(при Uiso ном = 1000 В): 2 ТОм для MIC-5005, MIC-5010 и 4 ТОм для MIC-5050, MIC-10k1;

(при Uiso ном = 2500 В): 5 ТОм для MIC-5005, MIC-5010 и 10 ТОм для MIC-5050, MIC-10k1; (при Uiso ном = 5000 В): 15 ТОм для MIC-5005, MIC-5010 и 20 ТОм для MIC-5050, MIC-10k1; (при Uiso ном = 10000 В): 40 ТОм для MIC-10k1.

где Riso макс - максимальное измеряемое сопротивление электроизоляции.

Для произвольного испытательного напряжения (UISO ном) пределы допускаемой абсолютной погрешности измерения сопротивления электроизоляции (RISO) рассчитываются по формуле (1):

± ((0,03 + ( F-----^ЫВ°^Н°"        - 1)) ^изм + 10 е.м.р.)          (1)

^vv ’     ^v Ма-онО'М-Кнзи-21-M ¹³   ''                               '

Модификация

Диапазоны

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Испытательное напряжение (U_{ISO ном}) = 5000 В

MIC-5050

MIC-10k1

От 0 до 999 кОм

От 1,00 до 9,99 МОм

От 10,0 до 99,9 МОм От 100 до 999 МОм

От 1,00 до 9,99 ГОм От 10,0 до 99,9 ГОм

От 100 до 400 ГОм

1 кОм

0,01 МОм

0,1 МОм

1 МОм 0,01 ГОм 0,1 ГОм

1 ГОм

± (0,04<Иизм + 10 е.м.р.)

± (0,04<Иизм + 10 е.м.р.)

± (0,04<Иизм + 10 е.м.р.)

± (0,04<Иизм + 10 е.м.р.)

± (0,04<Иизм + 10 е.м.р.)

± (0,04<Иизм + 10 е.м.р.)

± (0,08<Иизм + 10 е.м.р.)

Примечания

Диапазон измерения сопротивления электроизоляции RISO (согласно ГОСТ Р МЭК 61557-2-2005), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:

_ .          Uieo нам

^Riso мин   ..       ^{, где}

Иво нам

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя (1 мА, 3 мА и 5 мА).

Riso макс =

(при Uiso ном = 50 В): 20 ГОм; (при Uiso ном = 100 В): 40 ГОм;

(при Uiso ном = 250 В): 100 ГОм;

(при Uiso ном = 500 В): 200 ГОм; (при Uiso ном = 1000 В): 400 ГОм; (при Uiso ном = 2500 В): 400 ГОм; (при Uiso ном = 5000 В): 400 ГОм; где Riso макс - максимальное измеряемое сопротивление электроизоляции.

Для произвольного испытательного напряжения (UISO ном) пределы допускаемой абсолютной погрешности измерения сопротивления электроизоляции (RISO) рассчитываются по формуле (2):

± ((0,04 + (--------^UiE° ^н°^и------- - 1)) <Иизм + 10 е.м.р.)           (2)

^vv ’     ^v Шао ших-Кнзм-21-10 ~¹²    ”                 ^{1             v} ’

Модификация

Диапазоны

Разрешение

Пределы допускаемой абсолютной погрешности измерений

MIC-5010

MIC-5050

MIC-10k1

От 0 до 19,99 Ом

От 20,0 до 199,9 Ом

От 200 до 999 Ом

0,01 Ом

0,1 Ом

1 Ом

± (0,02<Иизм + 3 е.м.р.)

± (0,02^изм + 3 е.м.р.)

± (0,04<Иизм + 3 е.м.р.)

Примечания

Здесь и далее по тексту:

Диапазон измерения сопротивления защитных проводников R±200mA (согласно ГОСТ Р МЭК 61557-4-2007): от 0,12 Ом до 999 Ом.

Модификация

Параметр

Значение параметра

MIC-5005

MIC-5010

Диапазон испытательного напряжения, В

От 50 до 5000

Шаг испытательного напряжения, В

10 (От 50 до 1000)

25 (От 1000 до 5000)

Номинальный ток преобразователя, мА

1,2; 3

MIC-5050

Диапазон испытательного напряжения, В

От 50 до 5000

Шаг испытательного напряжения, В

10 (От 50 до 1000)

25 (От 1000 до 5000)

Номинальный ток преобразователя, мА

1,2; 3; 5

MIC-10k1

Диапазон испытательного напряжения, В

От 50 до 10000

Шаг испытательного напряжения, В

25 (От 50 до 1000)

50 (От 1000 до 10000)

Номинальный ток преобразователя, мА

1,2; 3; 5

MIC-5005

MIC-5010

MIC-5050

MIC-10k1

Степень защиты корпуса

IP54

(IP67 в закрытом состоянии)

Питание

Аккумулятор SLA 12 В с возможностью заряда от электросети 90-260 В 50/60 Гц

Габаритные размеры (длина х ширина х высота), мм

310 x 390 x 180

Масса, кг, не более

7

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность, %

• - Высота (над уровнем моря), м, не более

От минус 20 до плюс 50

От 20 до 80 3000
