Номер по Госреестру СИ: 78055-20
78055-20 Измерители параметров заземляющих устройств
(MRU)
Назначение средства измерений:
Измерители параметров заземляющих устройств MRU (далее по тексту - измерители) предназначены для:
- измерений действующего значения напряжения переменного тока (напряжение помех);
- измерений частоты переменного тока (частота помех);
- измерений электрического сопротивления защитных проводников;
- измерений электрического сопротивления вспомогательных электродов;
- измерений электрического сопротивления заземляющих устройств без использования клещей;
- измерений электрического сопротивления заземляющих устройств с использованием клещей;
- измерений электрического сопротивления заземляющих устройств методом двух клещей;
- измерений электрического сопротивления заземляющих устройств импульсным методом;
- измерений силы переменного тока (ток утечки).

Внешний вид.
Измерители параметров заземляющих устройств
Рисунок № 1
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (далее по тексту - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ПО измерителей представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО измерителей
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
MRU-120 |
MRU-200 |
MRU-200-GPS |
Номер версии (идентификационный номер ПО), не ниже |
1.05 |
3.04 |
3.04 |
33E81F77647A6 |
5482F164EC7351 |
5482F164EC7351 | |
Цифровой идентификатор ПО |
60A47098A90C4 |
16F5F38B4074C |
16F5F38B4074C9 |
1E3CB2 |
965A7 |
65A7 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров заземляющих устройств MRUПриказ Минздравсоцразвития России № 1034н от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования
ГОСТ IEC 61557-4-2013 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения»
ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007) «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя относительно земли
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу MRU-200-20 МП «Измерители параметров заземляющих устройств MRU. Методика поверки», утвержденному ООО «ИЦРМ» 07.02.2020 г.
Основные средства поверки:
-
- калибратор универсальный 9100E (регистрационный номер в Федеральном информационном фонде 25985-03);
-
- магазин электрического сопротивления МС-6 модели МС-6-01/1 (регистрационный номер в Федеральном информационном фонде 51622-12);
-
- магазины электрического сопротивления МС-3 модели МС-3-100/3 (2 шт.) (регистрационный номер в Федеральном информационном фонде 51622-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителей и (или) на свидетельство о поверке.
Изготовитель
Фирма «Sonel S.A.», ПольшаАдрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland
Телефон: +48 74 85 83 800
Факс: +48 74 85 83 809
Web-сайт: http://www.sonel.pl
Заявитель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ») ИНН 7723321993
Юридический адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д.12
Адрес места осуществления деятельности: 142714, Московская обл., Ленинский район, с/п Молоковское, деревня Мисайлово, улица Первомайская, дом 158А
Телефон: +7 (495) 287-43-53
Web-сайт: http://www.sonel.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители выпускаются в следующих модификациях MRU-120, MRU-200,
MRU-200-GPS, отличающихся режимами работы, возможностью подключения адаптера ERP-1 для сопряжения клещей FS-2/FSX-3, функцией индикации с последующим сохранением GPS координат объекта измерений. Отличительные особенности измерителей различных модификаций приведены в таблице 1.
Таблица 1 - Отличительные особенности измерителей различных модификаций
Наименование модификации |
Измерение частоты помех и тока утечки |
Режим измерения сопротивления импульсным методом |
Поддержка адаптера ERP-1 и клещей FS-2/FSX-3 |
Индикация GPS координат объекта измерений |
MRU-120 |
- |
- |
- |
- |
MRU-200 |
+ |
+ |
+ |
- |
MRU-200-GPS |
+ |
+ |
+ |
+ |
Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены:
-
- разъем для подключения зарядного устройства;
-
- USB разъем типа B для подключения персонального компьютера;
-
- однополюсные гнезда для подключения соединительных проводов;
-
- разъем для подключения измерительных клещей и адаптера ERP-1;
-
- графический жидкокристаллический дисплей;
-
- круговой переключатель режимов;
-
- клавиши включения питания и запуска измерения.
Питание измерителей обеспечивается никель-метал-гидридными аккумуляторными батареями SONEL-07 4,8 В, с подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети электропитания.
Измерители имеют следующие функциональные возможности:
- автоматический выбор диапазона измерений ;
- автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);
- хранение результатов измерений и способность передать сохраненные данные в компьютер;
- сигнализацию разряда элементов питания .
Общий вид измерителей с указанием мест нанесения знака поверки и пломбирования представлены на рисунках 1 - 3.
Место пломбирования
Место нанесения знака поверки
Рисунок 1 - Общий вид измерителей модификации MRU-120 с указанием мест нанесения знака поверки и пломбирования
Место пломбирования
«1
'|
Место нанесения
знака поверки
Рисунок 2 - Общий вид измерителей модификации MRU-200 с указанием мест нанесения знака поверки и пломбирования
Место пломбирования

Место нанесения знака поверки

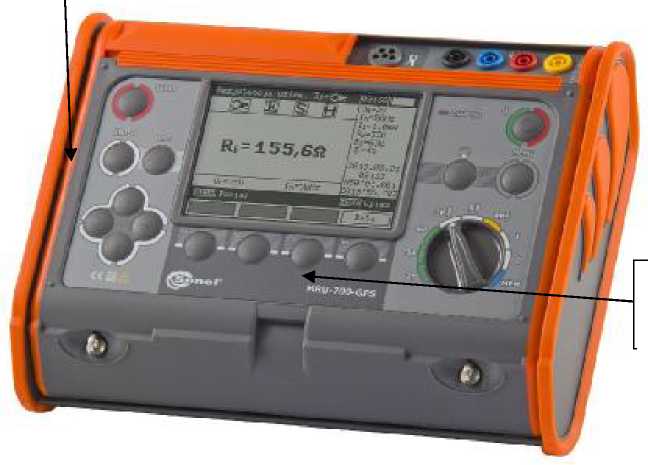

Рисунок 3 - Общий вид измерителей модификации MRU-200-GPS с указанием мест нанесения знака поверки и пломбирования
Стандартный комплект поставки измерителей представлен в таблицах 7 - 8. Дополнительная комплектация измерителей (по отдельному заказу) представлена в таблице 9.
Таблица 7 - Стандартный комплект поставки измерителей модификации MRU-120
Наименование |
Обозначение |
Количество |
Измеритель параметров заземляющих устройств MRU |
MRU-120 |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
Паспорт |
- |
1 шт. |
Методика поверки |
MRU-200-20 МП |
1 шт. |
Свидетельство о первичной поверке |
- |
1 шт. |
Аккумуляторная батарея NiMH SONEL-07 4,8V |
WAAKU07 |
1 шт. |
Адаптер автомобильный (12 В) |
WAPRZLAD12SAM |
1 шт. |
Зажим «Крокодил» изолированный чёрный K01 |
WAKROBL20K01 |
1 шт. |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
WAZASZ7 |
1 шт. |
Зонд измерительный для забивки в грунт 30 см |
WASONG30 |
4 шт. |
Зонд острый с разъёмом «банан» красный |
WASONREOGB1 |
1 шт. |
Кабель последовательного интерфейса USB |
WAPRZUSB |
1 шт. |
Кабель сетевой |
WAPRZLAD230 |
1 шт. |
Клещи измерительные C-3 |
WACEGC3OKR |
1 шт. |
Комплект ремней «Свободные руки» |
WAPOZSZEKRU |
1 шт. |
Провод измерительный 1,2 м с разъемами «банан» красный |
WAPRZ1X2REBB |
1 шт. |
Провод измерительный 2,2 м с разъемами «банан» черный |
WAPRZ2X2BLBB |
1 шт. |
Провод измерительный 25 м на катушке с разъёмами «банан» голубой |
WAPRZ025BUBBSZ |
1 шт. |
Провод измерительный 25 м на катушке с разъемами «банан» красный |
WAPRZ025REBBSZ |
1 шт. |
Провод измерительный 50 м на катушке с разъемами «банан» желтый |
WAPRZ050YEBBSZ |
1 шт. |
Футляр L2 |
WAFUTL2 |
1 шт. |
Таблица 8 - Стандартный комплект поставки измерителей модификаций MRU-200, MRU-200-GPS
Наименование |
Обозначение |
Количество |
Измеритель параметров заземляющих устройств MRU |
MRU-200 или MRU-200-GPS |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
Паспорт |
- |
1 шт. |
Методика поверки |
MRU-200-20 МП |
1 шт. |
Свидетельство о первичной поверке |
- |
1 шт. |
Аккумуляторная батарея NiMH SONEL-07 4,8V |
WAAKU07 |
1 шт. |
Адаптер автомобильный (12 В) |
WAPRZLAD12SAM |
1 шт. |
Зажим «Крокодил» изолированный красный K02 |
WAKRORE20K02 |
1 шт. |
Зажим «Крокодил» изолированный чёрный K01 |
WAKROBL20K01 |
1 шт. |
Продолжение таблицы 8
Наименование |
Обозначение |
Количество |
Зажим специальный типа «струбцина» с разъемом «банан» |
WAZACIMA1 |
1 шт. |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
WAZASZ7 |
1 шт. |
Зонд измерительный для забивки в грунт 30 см |
WASONG30 |
4 шт. |
Кабель последовательного интерфейса USB |
WAPRZUSB |
1 шт. |
Кабель сетевой |
WAPRZLAD230 |
1 шт. |
Клещи измерительные C-3 |
WACEGC3OKR |
1 шт. |
Комплект ремней «Свободные руки» |
WAPOZSZEKRU |
1 шт. |
Провод измерительный 1,2 м с разъемами «банан» красный |
WAPRZ1X2REBB |
1 шт. |
Провод измерительный 2,2 м с разъемами «банан» черный |
WAPRZ2X2BLBB |
1 шт. |
Провод измерительный 25 м на катушке с разъёмами «банан» голубой |
WAPRZ025BUBBSZ |
1 шт. |
Провод измерительный 25 м на катушке с разъемами «банан» красный |
WAPRZ025REBBSZ |
1 шт. |
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый |
WAPRZ050YEBBSZ |
1 шт. |
Футляр L2 |
WAFUTL2 |
1 шт. |
Таблица 9 - Дополнительная комплектация измерителей
Наименование |
Обозначение |
Количество для модификации | |
MRU-120 |
MRU-200; MRU-200-GPS | ||
Беспроводной интерфейс OR-1 (USB) |
WAADAUSBOR1 |
1 шт. |
1 шт. |
Зажим «Крокодил» изолированный красный K02 |
WAKRORE20K02 |
1 шт. |
1 шт. |
Зажим специальный типа «струбцина» с разъемом «банан» |
WAZACIMA1 |
1 шт. |
1 шт. |
Зонд измерительный для забивки в грунт 80 см |
WASONG80 |
1 шт. |
1 шт. |
Катушка для намотки измерительного провода |
WAPOZSZP1 |
1 шт. |
1 шт. |
Клещи передающие N-1 |
WACEGN1BB |
1 шт. |
1 шт. |
Комплект измерительных проводов 2 м с разъемами «банан» |
WAPRZ002DZBB |
1 шт. |
1 шт. |
Отсек для батареек LR14 |
WAPOJ1 |
1 шт. |
1 шт. |
Программа «СОНЭЛ Протоколы 2.0» |
- |
1 шт. |
1 шт. |
Футляр для двух зондов 80 см |
WAFUTL3 |
1 шт. |
1 шт. |
Провод измерительный 75 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ75**BBSZ |
1 шт. |
1 шт. |
Провод измерительный 100 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ100**BBSZ |
1 шт. |
1 шт. |
Провод измерительный 200 м на катушке экранированный с разъемами «банан» желтый (голубой, красный) |
WAPRZ200**BBSZ |
1 шт. |
1 шт. |
Продолжение таблицы 9
Наименование |
Обозначение |
Количество для модификации | |
MRU-120 |
MRU-200; MRU-200-GPS | ||
Соединитель электрический - адаптер AC-16 |
WAADAAC16 |
- |
1 шт. |
Адаптер ERP-1 |
WAADAERP1V2 |
- |
1 шт. |
Клещи гибкие F-1A (0 360 мм) |
WACEGF1OKR |
1 шт. | |
Клещи гибкие F-2A (0 235 мм) |
WACEGF1OKR |
1 шт. | |
Клещи гибкие F-3A (0 120 мм) |
WACEGF1OKR |
1 шт. | |
Клещи FS-2 (0 1260 мм) |
WACEGFS2OKR |
1 шт. | |
Клещи FSX-3 (0 630 мм) |
WACEGFSX3OKR |
1 шт. |
Таблица 3 - Метрологические характеристики измерителей для модификации MRU-120
Функция измерителей |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
Измерение действующего значения напряжения переменного тока (напряжение помех) в диапазоне частот от 45 Гц до 65 Гц |
от 0 до 100 В |
1 В |
±(0,02-U + 3 е.м.р.) |
- |
Измерение электрического сопротивления защитных проводников (режим 2P)1) |
от 0,01 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом от 2,00 до 9,99 кОм от 10,0 до 19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,01 кОм 0,1 кОм |
±(0,02^Rc + 2 е.м.р.) ±(0,02^Rc + 2 е.м.р.) ±(0,02^Rc + 2 е.м.р.) ±(0,05^RC + 2 е.м.р.) ±(0,05^RC + 2 е.м.р.) |
±0,2 е.м.р. (для RC < 1 кОм) ±(0,0007^RC + 0,2 е.м.р.) (для RC > 1 кОм) |
Измерение электрического сопротивления заземляющего устройства без использования клещей (режим 3P, 4P)2) |
от 0,01 до 19,99 Ом от 20,0 до 199,9 Ом от 200 до 1999 Ом от 2,00 до 9,99 кОм от 10,0 до 19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 0,01 кОм 0,1 кОм |
±(0,02^Re + 2 е.м.р.) ±(0,02^Re + 2 е.м.р.) ±(0,02^Re + 2 е.м.р.) ±(0,05^Re + 4 е.м.р.) ±(0,05^Re + 4 е.м.р.) |
±0,2 е.м.р. (для RE < 1 кОм) ±(0,0007^Re + 0,2 е.м.р.) (для RE > 1 кОм) |
Измерение электрического сопротивления вспомогательных электродов |
от 1 до 999 Ом от 1 до 9,99 кОм от 10 до 19,9 кОм |
1 Ом 0,01 кОм 0,1 кОм |
±(0,05^(Rs+Rh+Re) + 8 е.м.р.) ±(0,05^(Rs+Rh+Re) + 8 е.м.р.) ±(0,05^(Rs+Rh+Re) + 8 е.м.р.) |
- |
Измерение электрического сопротивления заземляющего устройства с использованием клещей (режим 3P Я, клещи С-3)3) |
от 0,01 до 19,99 Ом от 20,0 о 199,9 Ом от 200 до 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(0,08^Re +3 е.м.р.) ±(0,08^Re+3 е.м.р.) ±(0,08^Re +3 е.м.р.) |
±0,2 е.м.р. (для RE < 1 кОм) ±(0,0007^Re + 0,2 е.м.р.) (для RE > 1 кОм) |
Измерение сопротивления заземляющего устройства бесконтактным методом с использование двух измерительных клещей (режим Я Я, клещи C-3, N-1) |
от 0,01 до 19,99 Ом от 20,0 до 149,9 Ом |
0,01 Ом 0,1 Ом |
±(0,1' Re + 3 е.м.р.) ±(0,2- Re + 3 е.м.р.) |
- |
U - измеренное значение напряжения переменного тока;
RC - измеренное значение электрического сопротивления защитных проводников;
RE - измеренное значение электрического сопротивления заземляющего устройства; RS, RH - измеренное значение электрического сопротивления вспомогательных электродов;
е.м.р. - единица младшего разряда.
Примечания:
-
1) Диапазон измерений сопротивления защитных проводников RC (согласно ГОСТ IEC 61557-4-2013): от 0,24 Ом до 19,9 кОм;
-
2) Диапазон измерения сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,3 Ом до 19,9 кОм;
-
3) Диапазон измерения сопротивления заземляющих устройств RE (согласно ГОСТ Р 54127-5-2011 (МЭК 61557-5:2007)): от 0,44 Ом до 1999 кОм;
2) 3) Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов RH и RS, %:

■200 +
■ R^ "Ь 200
■5-1Г3

При RH > 1 кОм или RS > 1 кОм:
Таблица 4 - Метрологические характеристики измерителей для модификаций MRU-200, MRU-200-GPS
Функция измерителей |
Диапазоны измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
Измерение действующего значения напряжения переменного тока (напряжение помех) в диапазоне частот от 15 до 450 Гц |
от 0 до 100 В |
1 В |
±(0,02-U + 3 е.м.р.) |
- |
Измерение частоты переменного тока (частота помех) в диапазоне напряжения переменного тока от 1 до 100 В |
от 15 до 450 Гц |
1 Гц |
±(0,01-f + 2 е.м.р.) |
- |
Измерение электрического сопротивления защитных проводников (режим 2P)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 3999 Ом от 4,00 до 19,99 кОм |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02^RC + 4 е.м.р.) ±(0,02^RC + 2 е.м.р.) ±(0,02^Rc + 2 е.м.р.) ±(0,02^RC + 2 е.м.р.) ±(0,05^RC + 2 е.м.р.) |
±0,3 е.м.р. (для RC < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RC < 1 кОм) ±(0,0007^RC + 0,2 е.м.р.) (для RC > 1 кОм) |
Функция измерителей |
Диапазоны измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
Измерение электрического сопротивления заземляющего устройства без использования клещей (режимы 3P, 4P)2) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 3999 Ом от 4,00 до 19,99 кОм |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм |
±(0,02^Re + 4 е.м.р.) ±(0,02^Re + 2 е.м.р.) ±(0,02^Re + 2 е.м.р.) ±(0,02^Re + 2 е.м.р.) ±(0,05^Re + 2 е.м.р.) |
±0,3 е.м.р. (для RE < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RE < 1 кОм) ±(0,0007^Rc + 0,2 е.м.р.) (для RE > 1 кОм) |
Измерение электрического сопротивления вспомогательных электродов |
от 1 до 999 Ом от 1 до 9,99 кОм от 10 до 19,9 кОм |
1 Ом 0,01 кОм 0,1 кОм |
±(0,05^(Rs+Rh +Re) + 8 е.м.р.) ±(0,05^(Rs+Rh +Re) + 8 е.м.р.) ±(0,05^(Rs+Rh+Re) + 8 е.м.р.) |
- |
Измерение электрического сопротивления заземляющего устройства с использованием клещей (режим 3P Я, клещи С-3)3) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом |
±(0,08^Re + 4 е.м.р.) ±(0,08^Re + 3 е.м.р.) ±(0,08^Re + 3 е.м.р.) ±(0,08^Re + 3 е.м.р.) |
±0,3 е.м.р. (для RE < 3,999 Ом) ±0,2 е.м.р. (для 3,999 Ом < RE < 1 кОм ±(0,0007^Rc + 0,2 е.м.р.) для RE > 1 кОм |
Измерение сопротивления заземляющего устройства бесконтактным методом с использование двух измерительных клещей (режим Я Я, клещи C-3, N-1) |
от 0,01 до 19,99 Ом от 20,0 до 149,9 Ом |
0,01 Ом 0,1 Ом |
±(0,bRE + 3 е.м.р.) ±(0,2<Re + 3 е.м.р.) |
- |
Измерение силы переменного тока (ток утечки) в диапазоне частот от 45 до 450 Гц (клещи C-3) |
от 0 до 99,9 мА от 100 мА до 999 мА от 1,00 до 9,99 А от 10,0 А до 99,9 А от 100 А до 300 А |
0,1 мА 1 мА 0,01 А 0,1 А 1 А |
±(0,08-I + 5 е.м.р.) ±(0,08-I + 3 е.м.р.) ±(0,05-I + 5 е.м.р.) ±(0,05-I + 5 е.м.р.) ±(0,05-I + 5 е.м.р.) |
- |
Измерение силы переменного тока (ток утечки) в диапазоне частот от 45 до 450 Гц (гибкие клещи серии F) |
от 0 до 4,99 А от 5,00 до 9,99 А от 10,0 А до 99,9 А от 100 А до 300 А |
0,01 А 0,01 А 0,1 А 1 А |
не нормируется ±(0,05-I + 5 е.м.р.) ±(0,05-I + 5 е.м.р.) ±(0,05-I + 5 е.м.р.) |
- |
Функция измерителей |
Диапазоны измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений |
Температурный коэффициент, /°С |
Измерение электрического сопротивления заземляющего устройства импульсным методом |
от 0,1 до 99,9 Ом от 100 до 199 Ом |
0,1 Ом 1 Ом |
±(0,025^Re + 3 е.м.р.) ±(0,025^Re + 3 е.м.р.) |
- |
U - измеренное значение напряжения переменного тока; f - измеренное значение электрической частоты переменного тока; RC - измеренное значение электрического сопротивления защитных проводников; RE - измеренное значение электрического сопротивления заземляющего устройства; RS, RH - измеренное значение электрического сопротивления вспомогательных электродов; I - измеренное значение силы переменного тока; е.м.р. - единица младшего разряда. Примечания:
2) 3) Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием сопротивления вспомогательных электродов RH и RS, %: ±(Д + го*'200 + д дЯ4- 200~ 5 ■10-3 + f1 + jr) йя'4 10'4)
± ( „ 2Q0 + -—— ■ 5 ■ 10-э + Rh . 4.10-Л
|
Таблица 5 - Метрологические характеристики измерителей для модификаций MRU-200, MRU-200-GPS при использовании адаптера ERP-1
Функция измерителей |
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
Количество витков: 1; 2 |
Количество витков: 3; 4 | |||
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FS-2; измерительное напряжение UN = 25 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,14^Re + 4 е.м.р.) ±(o,14^Re + 3 е.м.р.) ±(0,14^Re + 3 е.м.р.) ±(o,14^Re + 3 е.м.р.) не нормируется |
±(0,12^Re + 4 е.м.р.) ±(o,12-Re + 3 е.м.р.) ±(0,12^Re + 3 е.м.р.) ±(o,12-Re + 3 е.м.р.) не нормируется |
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FS-2; измерительное напряжение UN =50 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,12^Re + 4 е.м.р.) ±(0,12-Re + 3 е.м.р.) ±(0,12^Re + 3 е.м.р.) ±(o,12-Re + 3 е.м.р.) не нормируется |
±(0,1^Re + 4 е.м.р.) ±(o,1^Re + 3 е.м.р.) ±(0,1^Re + 3 е.м.р.) ±(o,1^Re + 3 е.м.р.) не нормируется |
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FSX-3; измерительное напряжение UN =25 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,12^Re + 4 е.м.р.) ±(o,12-Re + 3 е.м.р.) ±(0,12^Re + 3 е.м.р.) ±(o,12-Re + 3 е.м.р.) не нормируется |
±(0,1^Re + 4 е.м.р.) ±(o,1^Re + 3 е.м.р.) ±(0,1^Re + 3 е.м.р.) ±(o,1^Re + 3 е.м.р.) не нормируется |
Измерение электрического сопротивления заземляющего устройства с адаптером ERP-1 (гибкие клещи FSX-3; измерительное напряжение UN =50 В)1) |
от 0,001 до 3,999 Ом от 4,00 до 39,99 Ом от 40,0 до 399,9 Ом от 400 до 500 Ом от 501 до 1999 Ом |
0,001 Ом 0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(0,1^Re + 4 е.м.р.) ±(o,1^Re + 3 е.м.р.) ±(0,1^Re + 3 е.м.р.) ±(o,1^Re + 3 е.м.р.) не нормируется |
±(0,08^Re + 4 е.м.р.) ±(o,O8^Re + 3 е.м.р.) ±(0,08^Re + 3 е.м.р.) ±(o,O8^Re + 3 е.м.р.) не нормируется |
Таблица 6 - Основные технические характеристики измерителей
Наименование характеристики |
Значение |
Диапазон показаний удельного сопротивления грунта, кОм/м |
от 0 до 999 |
Частота переменного тока измерительного сигнала, Гц: - для модификации MRU-120 в сетях 50 Гц |
125 |
- для модификации MRU-120 в сетях 60 Гц |
150 |
- для модификации MRU-200, MRU-200-GPS в сетях 16 2/3 Гц, 50 Гц, 400 Гц |
125 |
- для модификации MRU-200, MRU-200-GPS в сетях 60 Гц |
150 |
Параметры измерительного сигнала при измерении электрического сопротивления защитных проводников: - действующее значение напряжения переменного тока, В, не более |
24 |
- сила переменного тока, не менее или равно, мА |
200 |
Параметры измерительного сигнала при измерении электрического сопротивления заземляющих устройств: - действующее значение напряжения переменного тока, В |
25 или 50 |
- сила переменного тока, мА, не менее |
200 |
Максимальное сопротивление измерительных электродов, кОм, не более |
20 |
Параметры электрического питания, В: - напряжение постоянного тока от встроенного аккумулятора 4,2 А^ч |
4,8 |
- для внешнего зарядного устройства от сети переменного тока частотой от 50 до 60 Гц |
от 100 до 240 |
Габаритные размеры (длинахширинахвысота), мм, не более |
288x233x75 |
Масса с аккумуляторной батареей, кг, не более |
2 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +21 до +25 |
- относительная влажность, % |
от 20 до 60 |
- высота (над уровнем моря), м, не более |
2000 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +50 |
- температура окружающего воздуха, при которой возможна зарядка аккумуляторной батареи, °С |
от +10 до +35 |
- относительная влажность, % |
от 20 до 85 |
- высота (над уровнем моря), м, не более |
2000 |
Средняя наработка на отказ, ч |
45000 |
Средний срок службы, лет |
15 |
■ Ян -4 ■ 1(Г*)
+
- для Re > 3,999 Ом и UN = 25 В; при RH > 1 кОм или RS > 1 кОм:
■ -4 ■ 1LT*J
+
- для Re > 3,999 Ом и UN = 50 В; при RH > 1 кОм или RS > 1 кОм:
