Наименование

Обозначение

Количество

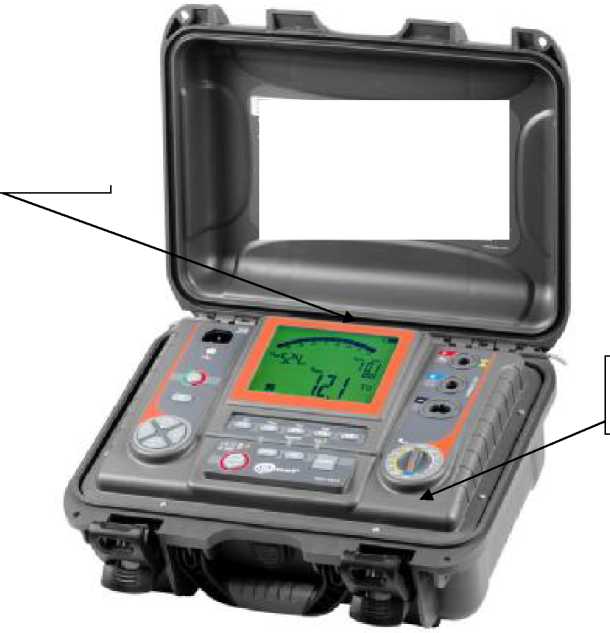

Измеритель параметров электроизоляции MIC

MIC-5005 или MIC-5010

1 шт.

Руководство по эксплуатации

-

1 шт.

Наименование

Обозначение

Количество

Паспорт

-

1 шт.

Методика поверки

MIC-15k1-20 МП

1 шт.

Свидетельство о первичной поверке

-

1 шт.

Провод измерительный с разъемами “банан” 11 кВ красный 1,8 м

-

1 шт.

Провод измерительный с разъемами “банан” 11 кВ голубой 1,8 м

-

1 шт.

Провод измерительный с разъемами “банан” экранированный 11 кВ черный 1,8 м

-

1 шт.

Зажим “Крокодил” изолированный 11кВ

3 шт.

Зонд острый 11 кВ с разъемом “банан”

2 шт.

Интерфейсный кабель USB

1 шт.

Сетевой кабель питания

1 шт.

Футляр L4

1 шт.

Наименование

Обозначение

Количество

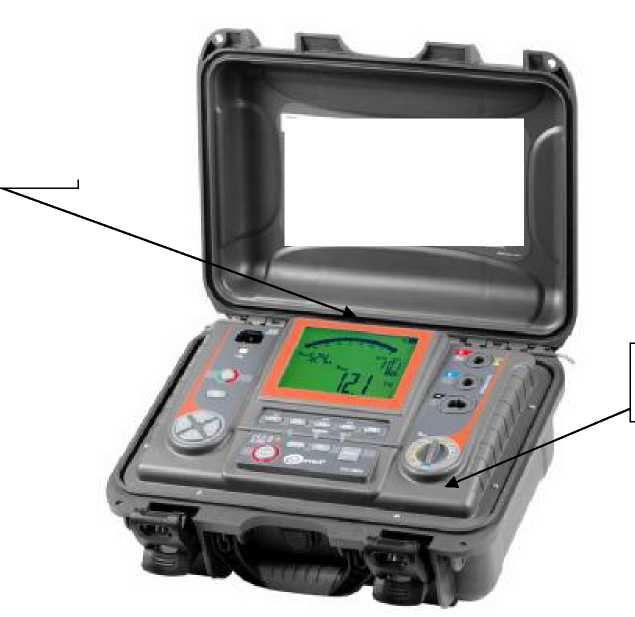

Измеритель параметров электроизоляции MIC

MIC-5050 или MIC-10k1

1 шт.

Руководство по эксплуатации

-

1 шт.

Паспорт

-

1 шт.

Методика поверки

MIC-15k1-20 МП

1 шт.

Свидетельство о первичной поверке

-

1 шт.

Провод измерительный с разъемами “банан” 11 кВ красный 3 м

-

1 шт.

Провод измерительный с разъемами “банан” 11 кВ голубой 3 м

-

1 шт.

Провод измерительный с разъемами “банан” экранированный 11 кВ черный 3 м

-

1 шт.

Зажим “Крокодил” изолированный

3 шт.

Температурный зонд ST-1

1 шт.

Интерфейсный кабель USB

1 шт.

Сетевой кабель питания

1 шт.

Футляр L4

1 шт.

Таблица 9 - Стандартный комплект поставки измерителей модификации MIC-15

k1

Наименование

Обозначение

Количество

Измеритель параметров электроизоляции MIC

MIC-15k1

1 шт.

Руководство по эксплуатации

-

1 шт.

Паспорт

-

1 шт.

Методика поверки

MIC-15k1-20 МП

1 шт.

Свидетельство о первичной поверке

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ красный 1,8 м

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ голубой 1,8 м

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ черный 1,8 м (Э)

-

1 шт.

Наименование

Обозначение

Количество

Температурный зонд ST-1

-

1 шт.

Интерфейсный кабель USB

-

1 шт.

Сетевой кабель питания

-

1 шт.

Футляр L4

-

1 шт.

Наименование

Количество для модификации

MIC

5005

MIC

5010

MIC

5050

MIC-

10k1

MIC-

15k1

Провод измерительный с разъемами “банан” 11 кВ красный 3 м

1 шт.

1 шт.

-

-

-

Провод измерительный с разъемами “банан” 11 кВ голубой 3 м

1 шт.

1 шт.

-

-

-

Провод измерительный с разъемами “банан” 11 кВ черный 3 м (Э)

1 шт.

1 шт.

-

-

-

Провод измерительный с разъемами “банан” 11 кВ красный 5 м

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ голубой 5 м

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ черный 5 м (Э)

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ красный 20 м

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ голубой 20 м

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ черный 20 м (Э)

1 шт.

1 шт.

1 шт.

1 шт.

-

Футляр L7

1 шт.

1 шт.

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ красный 1,8 м

-

-

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ голубой 1,8 м

-

-

1 шт.

1 шт.

-

Провод измерительный с разъемами “банан” 11 кВ черный 1,8 м (Э)

-

-

1 шт.

1 шт.

-

Адаптер AUTO-ISO 5000

-

-

1 шт.

1 шт.

-

Адаптер - мини клавиатура

-

1 шт.

1 шт.

1 шт.

-

Адаптер PRS-1

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ красный 3 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ голубой 3 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ черный 3 м (Э)

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ красный 5 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ голубой 5 м

-

-

-

-

1 шт.

Наименование

Количество для модификации

MIC

5005

MIC

5010

MIC

5050

MIC-

10k1

MIC-

15k1

Провод с разъемами “банан” и зажимом 15 кВ черный 5 м (Э)

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ красный 10 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ голубой 10 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ черный 10 м (Э)

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ красный 20 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ голубой 20 м

-

-

-

-

1 шт.

Провод с разъемами “банан” и зажимом 15 кВ черный 20 м (Э)

-

-

-

-

1 шт.

Модификация

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

MIC-5005

MIC-5010

от 0 до 29,9 В от 30,0 до 299,9 В от 300 до 600 В

0,1 В

0,1 В

1 В

±(0,02^и_изм + 20 е.м.р.)

±(0,02-иизм + 6 е.м.р.)

±(0,02-иизм + 2 е.м.р.)

MIC-5050

MIC-10k1

от 0 до 29,9 В от 30,0 до 299,9 В от 300 до 750 В

0,1 В

0,1 В

1 В

±(0,02^изм + 20 е.м.р.)

±(0,02-иизм + 6 е.м.р.)

±(0,02-иизм + 2 е.м.р.)

MIC-15k1

от 0 до 29,9 В от 30,0 до 299,9 В от 300 до 1500 В

0,1 В

0,1 В

1 В

±(0,02^и_изм + 20 е.м.р.)

±(0,02-иизм + 6 е.м.р.)

±(0,02-иизм + 2 е.м.р.)

и_изм - измеренное значение напряжения постоянного и переменного тока; е.м.р. - единица младшего разряда.

Модификация

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Испытательное напряжение (U_{ISO ном}) = 5 000 В

MIC-5005

MIC-5010

MIC-5050

MIC-10k1

MIC-15k1

от 0 до 999 кОм от 1,00 до 9,99 МОм от 10,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 999 ГОм от 1,00 до 9,99 ТОм

1 кОм

0,01 МОм

0,1 МОм

1 МОм

0,01 ГОм

0,1 ГОм

1 ГОм

0,01 ТОм

±(0,03<Иизм + 10 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) ±(0,035<Иизм + 10 е.м.р.) ±(0,075<Иизм + 10 е.м.р.)

Модификация

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

MIC-5005

MIC-5010

от 10,0 до 15,0 ТОм

0,1 ТОм

±(0,1<Иизм + 10 е.м.р.)

MIC-5050

MIC-10k1

MIC-15k1

от 10,0 до 20,0 ТОм

0,1 ТОм

±(0,125<Иизм + 10 е.м.р.)

Испытательное напряжение (Uiso _ном) = 10 000 В

MIC-10k1

MIC-15k1

от 10,0 до 40,0 ТОм

0,1 ТОм

±(0,125<Иизм + 10 е.м.р.)

Испытательное напряжение (Uiso _ном) = 15 000 В

MIC-15k1

от 10,0 до 40,0 ТОм

0,1 ТОм

±(0,125<Иизм + 10 е.м.р.)

R^m - измеренное значение сопротивления.

е.м.р. - единица младшего разряда.

Примечания:

1. Диапазон измерений сопротивления электроизоляции RIsO (согласно ГОСТ IEC 615572-2013) варьируется в зависимости от выбранного значения номинального испытательного напряжения UIsO ном следующим образом:

Uiso ном

^Riso мин   _,        ^{, где}

I1SQ ИОМ

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя (1,2 и 3 мА - для модифкаций MIC-5005, MIC-5010; 1,2, 3 и 6 мА - для модификаций MIC-5050, MIC-10k1; 1,2, 3, 5 и 7 мА - для модификации MIC-15k1).

^Riso тах =

(при Uiso ном = 50 В): 200 ГОм (100 ГОм для модификаций MIC-5005, MIC-5010); (при Uiso ном = 100 В): 400 ГОм (200 ГОм для модификаций MIC-5005, MIC-5010);

(при Uiso ном = 250 В): 1 ТОм (500 ГОм для модификаций MIC-5005, MIC-5010); (при Uiso ном = 500 В): 2 ТОм (1 ТОм для модификаций MIC-5005, MIC-5010); (при Uiso ном = 1 000 В): 4 ТОм (2 ТОм для модификаций MIC-5005, MIC-5010);

(при Uiso ном = 2 500 В): 10 ТОм (5 ТОм для модификаций MIC-5005, MIC-5010);

(при Uiso ном = 5 000 В): 20 ТОм (15 ТОм для модификаций MIC-5005, MIC-5010); (при Uiso _ном > 10 000 В): 40 ТОм.

где Riso макс - максимальное измеряемое сопротивление электроизоляции .

2. Для произвольного испытательного напряжения (UIsO ном) пределы допускаемой абсолютной погрешности измерений сопротивления электроизоляции (RIsO) рассчитываются по формуле (1):

±((0,03 + ( -----ГС”⁶™        - 1)) ^изм + 10 е.м.р.)          (1)

^v Uiso мм-Rush'21'10       "                 _v            \ ,

Модификация

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Испытательное напряжение (Uiso _ном) = 5000 В

MIC-5050

MIC-10k1

от 0 до 999 кОм от 1,00 до 9,99 МОм от 10,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 400 ГОм

1 кОм

0,01 МОм

0,1 МОм

1 МОм 0,01 ГОм 0,1 ГОм

1 ГОм

±(0,04<Иизм + 10 е.м.р.) ±(0,04<Иизм + 10 е.м.р.) ±(0,04<Иизм + 10 е.м.р.) ±(0,04<Иизм + 10 е.м.р.) ±(0,04<Иизм + 10 е.м.р.) ±(0,04<Иизм + 10 е.м.р.) ±(0,08-Кизм + 10 е.м.р.)

Rsm - измеренное значение сопротивления;

е.м.р. - единица младшего разряда.

Примечания:

• 1. Диапазон измерения сопротивления электроизоляции RISo (согласно ГОСТ IEC 61557-2-2013), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISo ном следующим образом:

„ .         1И» кпп

^{Riso мин} п»»»» ’ ^где

Riso мин - минимальное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;

Uiso ном - номинальное испытательное напряжение;

Iiso ном - номинальный ток преобразователя.

Riso макс =

(при Uiso ном = 50 В): 20 ГОм;

(при Uiso ном = 100 В): 40 ГОм;

(при Uiso ном = 250 В): 100 ГОм;

(при Uiso ном = 500 В): 200 ГОм;

(при Uiso ном = 1 000 В): 400 ГОм;

(при Uiso ном = 2 500 В): 400 ГОм;

(при Uiso ном = 5 000 В): 400 ГОм;

где Riso макс - максимальное измеряемое сопротивление электроизоляции.

• 2. Для произвольного испытательного напряжения (UISo ном) пределы допускаемой абсолютной погрешности измерений сопротивления электроизоляции (RISo) рассчитываются по формуле (2):

±((0,04 + (-------^Шв° ^н°^и------- - 1)) •Я_изм + 10 е.м.р.)           (2)

^vv ’       Di»a иол-Клзм 2110^{_13    77 изм           1              v 7}

Модификация

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

MIC-5010

от 0 до 19,99 Ом от 20,0 до 199,9 Ом

от 200 до 999 Ом

0,01 Ом

0,1 Ом

1 Ом

±(0,02-Кизм + 3 е.м.р.)

±(0,02<Иизм + 3 е.м.р.)

±(0,04<Иизм + 3 е.м.р.)

R™ - измеренное значение сопротивления; е.м.р. - единица младшего разряда.

Примечание:

1. Диапазон измерений сопротивления защитных проводников R±200mA (согласно ГОСТ IEC 61557-4-2013): от 0,12 Ом до 999 Ом.

Наименование характеристики

Значение

Диапазон показаний температуры совместно с температурным

от -40,0 до +99,9

зондом ST-1 (для модификаций MIC-5050, MIC-10k1), °С

Дискретность показаний температуры (для модификаций MIC-5050, MIC-10k1), °С

0,1

Диапазон показаний электрической емкости, мкФ

от 0,001 до 49,99

Диапазон показаний силы тока утечки, мА: - для модификаций MIC-5005, MIC-5010

от 0 до 3

- для модификаций MIC-5050, MIC-10k1

от 0 до 6

- для модификации MIC-15k1

от 0 до 11

Параметры электрического питания:

- напряжение переменного тока частотой 50/60 Гц, В

от 90 до 260

- напряжение постоянного тока от встроенного Li-Ion аккумулятора 5,3 А^ч, В

14,8

Габаритные размеры (длина^хширина^хвысота), мм, не более

390^х308^х172

Масса, кг, не более

7

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -20 до +50

- относительная влажность, %

от 20 до 90

- высота (над уровнем моря), м, не более

3000

Средняя наработка на отказ, ч

45000

Средний срок службы, лет

15
