Номер по Госреестру СИ: 47699-11
47699-11 Анализаторы параметров качества электрической энергии
(PQM-701)
Назначение средства измерений:
Анализаторы параметров качества электрической энергии PQM-701 предназначены для измерения и анализа показателей качества электрической энергии, используемых для контроля качества электрической энергии в однофазных и трехфазных электрических цепях и системах электроснабжения. Анализаторы относятся к Классу А в соответствии с классификацией принятой в ГОСТ Р 51317.4.30-2008 «Методы измерений показателей качества электрической энергии».
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2021
Номер записи - 136618
ID в реестре СИ - 359018
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Анализаторы параметров качества электрической энергии PQM-701, анализатор параметров качества электрической энергии PQM-701, PQM-701Z, PQM-701, -,
Производитель
Изготовитель - Фирма "Sonel S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 315
Выдано извещений - 3
Кол-во периодических поверок - 114
Кол-во средств измерений - 32
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 367 дн.
Приказы РСТ, где упоминается данный тип СИ
№754 от 2016.06.16 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы параметров качества электрической энергии (PQM-701)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Sonel S.A."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
20911-01 01.03.2006 |
Измерители параметров цепей электропитания, MZC-300 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
20912-01 01.03.2006 |
Измерители параметров цепей "фаза-ноль" и "фаза-фаза", MZC-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21183-01 01.05.2006 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21183-02 01.08.2007 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21272-01 01.06.2006 |
Измерители параметров устройств заземления, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21273-01 01.06.2006 |
Измерители параметров устройств защитного отключения и заземления, MRP-110, MRP-1, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25698-03 01.10.2008 |
Магазины мер сопротивлений проводников присоединения к земле и выравнивания потенциалов, OD-2-D Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25699-03 01.10.2008 |
Магазины мер сопротивлений петли короткого замыкания, OD-1-E2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25700-03 14.02.2024 |
Меры сопротивления петли короткого замыкания прецизионные многозначные, RN-1-P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
25786-03 01.11.2008 |
Магазины мер сопротивлений электроизоляции и изоляторов, OD-2-W4c-f Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
26114-03 05.12.2018 |
Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов, MIC-3 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
26115-03 01.12.2013 |
Клещи токоизмерительные с мультиметром, CMP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
26859-04 01.05.2009 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
26859-09 01.10.2014 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
27222-04 01.08.2009 |
Калибраторы времени отключения УЗО, CZASK v2.0 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
27590-04 01.09.2009 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
28985-05 01.05.2010 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
28985-10 16.04.2020 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
29588-05 01.08.2010 |
Микроомметры, MMR-600, MMR-610 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
30997-06 01.02.2011 |
Клещи токоизмерительные с мультиметром, CMP-1000 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31382-06 01.04.2011 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31382-11 01.08.2016 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
31544-06 01.05.2011 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-303E Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31967-06 01.07.2011 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31967-11 16.11.2026 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200, MRP-201 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
31987-06 01.07.2011 |
Измерители сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32303-06 01.09.2011 |
Анализаторы-регистраторы качества электроэнергии с функцией измерения фликера, REN-700 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32498-06 01.09.2011 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32498-11 16.11.2026 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
32500-06 01.09.2011 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32500-12 08.02.2017 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
32600-06 01.10.2011 |
Измерители параметров электробезопасности электроустановок, MPI-510 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32600-07 01.04.2012 |
Измерители параметров электробезопасности электроустановок, MPI-510, MPI-511 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
33128-06 01.12.2011 |
Магазины мер сопротивлений заземления, OD-2-D6b/5W Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
33224-06 01.12.2011 |
Магазины мер сопротивлений изоляции, OD-2-W4a, OD-2-W4e Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
34085-07 01.04.2012 |
Меры сопротивлений электроизоляции, RN-2-W/T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
34197-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
34590-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-5000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
40026-08 01.01.2014 |
Измерители сопротивления электроизоляции, MIC-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
40152-08 28.03.2019 |
Измерители напряжения, P-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
41925-09 24.12.2019 |
Измерители параметров заземляющих устройств, MRU-20, MRU-105, MRU-120, MRU-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
43559-10 18.06.2025 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44093-10 12.03.2025 |
Микроомметры, MMR-620, MMR-630 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
44170-10 12.03.2025 |
Измерители параметров электробезопасности электроустановок, MPI-502, MPI-505, MPI-508, MPI-520, MPI-525 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44990-10 17.07.2025 |
Мультиметры цифровые, CMM-40 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44991-10 01.08.2015 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
47341-11 16.06.2026 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-304, MZC-305, MZC-306 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
47699-11 16.06.2021 |
Анализаторы параметров качества электрической энергии, PQM-701 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
48120-11 31.10.2016 |
Люксметры, LXP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
49421-12 10.03.2027 |
Измерители параметров электроизоляции, MIC-10, MIC-30, MIC-2505, MIC-2510 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
49569-12 10.03.2027 |
Мультиметры цифровые, CMM-10 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
49719-12 05.05.2017 |
Тепловизоры, KT-160, KT-160A Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
49798-12 05.05.2017 |
Клещи электроизмерительные, CMP-600 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
50912-12 24.08.2017 |
Пирометры, DIT-130, DIT-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
53612-13 29.05.2018 |
Тепловизоры, КТ-130, КТ-140, КТ-150, КТ-384 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
53794-13 11.05.2023 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
57276-14 14.02.2024 |
Анализаторы параметров качества электрической энергии, PQM-700, PQM-701Z, PQM-701Zr, PQM-702 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
2 года |
58907-14 31.10.2019 |
Измерители параметров электроизоляции, MIC-5005, MIC-5010, MIC-5050, MIC-10k1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
61219-15 24.07.2025 |
Измерители параметров электробезопасности электроустановок, MPI-530 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
64050-16 18.05.2026 |
Люксметры, LXP-2, LXP-10A, LXP-10B Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
68961-17 23.10.2027 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
70102-17 29.12.2027 |
Анализаторы параметров качества электрической энергии, PQM-702T, PQM-703, PQM-710, PQM-711 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
58907-20 28.02.2025 |
Измерители параметров электроизоляции, MIC Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
78055-20 22.04.2025 |
Измерители параметров заземляющих устройств, MRU Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
85766-22 07.06.2027 |
Мультиметры цифровые, СММ Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
86612-22 31.08.2027 |
Измерители напряжения, P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
89688-23 07.08.2028 |
Клещи электроизмерительные, СМР Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы параметров качества электрической энергии (PQM-701)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "СОНЭЛ" (1201) | 132 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 2 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 14 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 1 | 1 | 0 | 1 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 31 | 0 | 28 | 0 | 31 | 0 | 28 | ||
ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "СОНЭЛ" (1201) | 67 | 2 | 7 | 43 | 2 | 45 | 4 | 34 | ||
Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 0 | 9 | 0 | 5 | 0 | 5 | ||
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы параметров качества электрической энергии (PQM-701)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
6283 | 11195 |
ФБУ Воронежский ЦСМ Воронежская область |
9822 | 11195 |
ФБУ Краснодарский ЦСМ Краснодарский край |
9357 | 11195 |
ФБУ Красноярский ЦСМ Красноярский край |
8981 | 11195 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
9838 | 11195 |
Программное обеспечение
Программное обеспечение анализаторов параметров качества электрической энергии PQM-701 встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения анализаторов параметров качества электрической энергии PQM-701 представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО для мультиметров цифровых L4411A |
PQM-701 ПО |
v 1.05 |
3CC89409B67 |
CRC |
Лист № 2 Всего листов 8 Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.

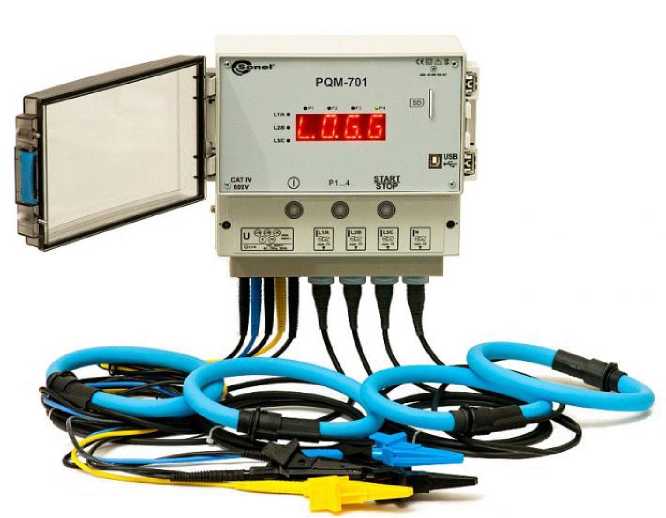

Рисунок 1 Фотография общего вида анализаторов параметров качества электрической энергии PQM-701
Знак утверждения типа
Знак утверждения типананосят на корпус анализаторов параметров качества электрической энергии PQM-701 методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью анализаторов параметров качества электрической энергии PQM-701 указаны в документе «Анализаторы параметров качества электрической энергии PQM-701. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам параметров качества электрической энергии PQM-701
Анализаторы параметров качества электрической энергии PQM-701. Руководство по эксплуатации.
Поверка
Поверкаосуществляется по документу PQM-701-11 МП «Анализаторы качества электрической энергии PQM-701. Методика поверки», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 23 июня 2011 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке указан в таблице 6.
Таблица 6 - Основные средства, применяемые при поверке
Тип прибора |
Наименование воспроизводимой величины |
Диапазоны воспроизведения |
Абсолютная погрешность воспроизведения |
1 |
2 |
3 |
4 |
Калибратор универсальный Fluke 5520A |
Напряжение постоянного тока Выход «Normal» |
От -330 мВ до 330 мВ От -3,3 до 3,3 В От -33 до 33 В От -330 до 330 В От -1020 до 1020 В |
±(20-10-6-U + 1 мкВ) ±(11-10-6-U + 2 мкВ) ±(12-10-6-U + 15 мкВ) ±(18-10-6-U + 150 мкВ) ±(18-10-6-U + 1500 мкВ) |
Напряжение переменного тока Выход «Normal» |
От 1 до 32,999 мВ 45 Гц...10 кГц От 33 до 329,999 мВ 45 Гц.10 кГц От 0,33 до 3,29999 В 45 Гц.10 кГц От 3,3 до 32,9999 В 45 Гц.10 кГц От 33 до 329,999 В 45 Гц.1 кГц От 330 до 1020 В 45 Гц...1кГц |
±(150-10-6-U + 6 мкВ) ±(145-10-6-U + 8 мкВ) ±(120-10-6-U + 25 мкВ) ±(150-10-6-U + 200 мкВ) ±(190-10-6-U + 2000 мкВ) ±(300-10-6-U + 10000 мкВ) | |
Напряжение переменного тока Выход «AUX» |
От 10мВ до 329,999 мВ 10 Гц.20 кГц От 0,33 до 3,29999 В 10 Гц. ..20 кГц |
±(150-10-6 •U + 370 мкВ ±(150-10-6 -U + 1400 мкВ | |
Частота |
0.01Гц...2МГц 29мкВ...1025В |
±(2.5-10-6-f + 5 мкГц) | |
Сила постоянного тока Выход «Aux» |
От -32,9999.32,9999 мА От -329,999.329,999 мА От -1,09999.1,09999 А От -2,99999.2,99999 А От -10,9999.10,9999 А От -20,4999.20,4999 А |
±(100-10-6-I + 0,2 мкА) ±(100-10-6-I + 2 мкА) ±(200-10-6-I + 40 мкА) ±(380-10-6-I + 40 мкА) ±(500-10-6-I + 330 мкА) ±(500-10-6-I + 330 мкА) |
Окончание таблицы 6
1 |
2 |
3 |
4 |
Калибратор универсальный Fluke 5520A |
Сила переменного тока Выход «Aux» |
От 3,3 до 32,9999 мА 45 Гц...1кГц От 33 до 329,999 мА 45 Гц.1кГц От 0,33 до 2,99999 А 45 Гц.1кГц От 3 до 10,9999 А 45.100 Гц От 11 до 20,4999 А 45.100 Гц |
±(0,04-10-2-I + 2 мкА) ±(0,04-10-2-I + 20 мкА) ±(0,05-10-2-I + 100 мкА) ±(0,06-10-2-I + 2000 мкА) ±(0,10-10-2-I + 2000 мкА) |
Фазовый угол между выходами “Normal” и “Aux” |
От 00 до 360,00 |
± 0,10 | |
Доза фликера |
От 1 до 5 |
S = ±0,l % | |
Длительность регистрируемых событий |
От 0,01 с до 60 с |
± 0,001 с | |
Калибратор переменного тока РЕСУРС-К2 |
Коэффициент не-симметрии |
От 0 % до 30 % |
D= ± 0,1 % |
Угол сдвига фаз напряжений и силы токов |
От минус 1800 до 1800 |
D= ± 0,03 % | |
Примечания:
|
Заявитель
ООО «СОНЭЛ», г. Москва.Адрес: 115583, г. Москва, Каширское шоссе, д. 65, тел. 8 (495) 287-4353.
Е-mail: info@sonel.ru, http://www.sonel.ru.
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Анализаторы параметров качества электрической энергии PQM-701
представляют собой многофункциональные цифровые электроизмерительные приборы. Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Прибор размещен в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи. Корпус соответствует степени защиты IP 65, что позволяет использовать анализатор в сложных погодных условиях. Панель управления состоит из сегментированного светодиодного дисплея, разъема для работы с картами памяти SD-формата, разъема USB для подключения к персональному компьютеру, сенсорных функциональных клавиш и информационных светодиодов. Функциональные клавиши служат для включения и выключения прибора, запуска и останова процесса измерения, выбора измерительного пункта. На нижней части корпуса расположены разъемы для подключения к измеряемой цепи (L1, L2, L3, N, PE) и для подключения измерительных клещей (L1, L2, L3, N). Предварительная настройка режимов работы анализаторов и считывание результатов измерений возможно только с использованием программного обеспечения “SONEL ANALYSIS” и персонального компьютера. Связь анализаторов с компьютером возможна не только через USB-подключение, но и посредством модуля беспроводного интерфейса OR-1. Бесперебойную работу анализаторов в условиях отключения электричества обеспечивает внутренний литий - ионный аккумулятор, который заряжается при штатной работе от сети.
Таблица 4 - Основной комплект поставки анализаторов параметров качества электрической энергии PQM-701
Наименование |
Количество |
1 |
2 |
Анализатор параметров качества электрической энергии PQM-701 |
1 шт. |
Анализатор параметров качества электрической энергии PQM-701. Руководство по эксплуатации. |
1 шт. |
Анализатор параметров качества электрической энергии PQM-701. Методика поверки PQM-701-11 МП. |
1 шт. |
CD с программным обеспечением “SONEL ANALYSIS” |
1 шт. |
Провод измерительный с разъемами “банан” 2,2 м |
3 шт. |
Зажим “крокодил” изолированный |
3 шт. |
Адаптер сетевой с разъемами “банан” |
1 шт. |
Интерфейсный кабель USB |
1 шт. |
Беспроводной интерфейс OR-1 |
1 шт. |
Карта памяти SD 2 Гб |
1 шт. |
Ремни для крепежа на столбе |
2 шт. |
Твердый футляр |
1 шт. |
Таблица 5 - Дополнительный комплект поставки анализаторов параметров качества электрической энергии PQM-701
Наименование |
Количество |
1 |
2 |
Клещи измерительные C-4 |
По требованию заказчика |
Клещи измерительные C-5 |
По требованию заказчика |
Клещи измерительные C-6 |
По требованию заказчика |
Клещи гибкие F-1 |
По требованию заказчика |
Клещи гибкие F-2 |
По требованию заказчика |
Клещи гибкие F-3 |
По требованию заказчика |
Футляр пластиковый LL2 |
По требованию заказчика |
Таблица 2 - Измеряемые параметры и метрологические характеристики анализаторов.
Наименование параметра |
Диапазон измерений и условия |
Разрешение |
Предел допускаемой абсолютной погрешности измерения |
1 |
2 |
3 |
4 |
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) |
10%Unom < URMS < 150%^Unom Для Unom > 100 В |
0,01%^Unom |
± 0,001- Unom |
Частота переменного тока f |
От 40,00 Гц до 70,00 Гц Для 10%- Unom < URMS < 120о% Unom |
0,01 Гц |
± 0,01 Гц |
Среднеквадратическое значение гармонических составляющих напряжения UH, h ( h = 1..50) |
От 0 до 120%- Unom |
0,01%- Unom |
± 0,0005^Unom (UH, h изм <0,01-Unom) ±0,05^ UH, h изм (UH, h изм >0,0TUnom) |
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) |
От 0 до 100,0 % (для URMS > !%• Unom) |
0,1-% |
± 0,05^ THDU изм |
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS |
Без использования клещей | ||
От 0 В до 1 В (3,6 В P-P) |
0,01%^ Inom |
± 0,0041nom | |
С гибкими клещами F-1, F-2, F-3 | |||
От 1 А до 3000 А (~) (10000 AP-P) |
0,01%^ Inom |
± 0,01 IRMS изм ± 0,02^ IRMS изм (с учетом доп. погрешности от положения) |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS |
С измерительными клещами C-4 | ||
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АГ-P) |
0,01%^ Inom |
± (0,03^ IRMS изм + 0,1 А) ± 0,03^ IRMS изм ± 0,015^ IRMS изм ± 0,0075^ IRMS изм ± 0,005^ IRMS изм | |
С измерительными клещами C-5 | |||
От 0,5 А до 100 А (~)(-) От 100 А до 800 А (~)(-) От 800 А до 1000 А (~)(-) От 1000 А до 1400 А (-) (3600 А P-P) |
0,01%^ Inom |
± (0,015- IRMS ИЗМ + 1 А) ± 0,025^ IRMS изм ± 0,04^ IRMS изм ± 0,04^ IRMS изм | |
С измерительными клещами C-6 | |||
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 А P-P) |
0,01%- Inom |
± (0,03^ IRMS изм + 1 mА) ± 0,025^ IRMS изм ± 0,01- IRMS изм | |
Среднеквадратическое значение гармонических составляющих силы тока IH, h ( h = 1..50) |
В зависимости от типа используемых клещей (см. характеристики IRMS) |
0,01%- Inom |
± 0,0015^ Inom (IH, h изм < 0,03^ Inom) ± 0,05^ IH, h изм ( IH, h изм >0,03^ Inom) |
Суммарный коэффициент гармонических составляющих силы тока THDI ( h = 2..50) |
От 0 до 100,0 % (для IRMS > 1%Jnom) |
0,1-% |
± 0,05^ THDI изм |
Активная мощность P и активная энергия EP |
80%-Unom < URMS < 120%-Unom 1%Jnom < IRMS < Inom |
Зависит от Unom и Inom |
fej + 5? + 5* ± 0,01л1 7 1 p • • Р(Ер)изм |
Реактивная мощность Q и реактивная энергия EQ |
80%4’nom < URMS < 120%<nom 2%- Inom < IRMS < Inom |
Зависит от Unom и Inom |
± 0,01-1° ‘ P • • Q(EQ)h3m |
Полная мощность S и полная энергия Es |
80%4’nom < URMS < 120%<nom 2%- Inom < IRMS < Inom |
Зависит от Uном и ^ом |
± 0,01-P • • S(ES)изм |
Коэффициент мощности PF |
От 0 до 1,00 Для 50%- Unom < URMS < 120%- Unom 10%^ Inom < IRMS < Inom |
0,01 |
± 0,03 |
Коэффициент сдвига фаз cos ф (DPF) |
От 0 до 1,00 Для 50%- Unom < URMS < 120%- Unom 10%^ Inom < IRMS < Inom |
0,01 |
± 0,03 |
Угол сдвига фаз между напряжением и силой тока Фи, I |
От -180,00 до +180,00 |
0,010 |
± 10 |
Кратковременная доза фликера Pst |
От 0,20 до 10,00 Для URMS > 80%- Unom |
0,01 |
± 0,05Tst изм |
Окончание таблицы 2
1 |
2 |
3 |
4 |
Длительная доза фликера Plt |
От 0,20 до 10,00 Для URMS > 80%- Unom |
0,01 |
± 0,05Tlt изм |
Коэффициент несиммет-рии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 |
От 0,0 % до 20,00 % 80%4’ном < URMS < 120%4’ном |
0,1% |
± 0,15 % |
Угол сдвига фаз напряжений фU |
От -180,00 до +180,00 |
0,010 |
± 10 |
Угол сдвига фаз силы токов ф1 |
От -180,00 до +180,00 |
0,010 |
± 10 |
Длительность регистрируемых событий t |
до 1 месяца |
10 мс |
± 20 мс |
Неопределенность часов реального времени RTC (от -200С до +550С) |
часы: минуты: секунды: миллисекунды |
1 мс |
± 0,3 с/ 24 часа |
Примечания:
-
1. URMS - измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
-
2. IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
-
3. Unom - номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/ линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
-
4. Inom - номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
-
5. K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
-
6. h - порядковый номер гармоники;
-
7. UH, h изм - измеренное значение среднеквадратического значения гармонических составляющих напряжения;
-
8. IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
-
9. THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
-
10. THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
-
11. Р(Ер)изм - измеренное значение активной мощности (активной энергии);
-
12. Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
-
13. S(ES)изм - измеренное значение полной мощности (полной энергии);
-
14. Pst изм - измеренное значение кратковременной дозы фликера;
-
15. Plt изм - измеренное значение длительной дозы фликера
-
16. ; - относительная погрешность измерения напряжения;
-
17. ; ■ - относительная погрешность измерения силы тока;
-
18. J _ - дополнительная относительная погрешность, связанная с измерением угла сдвига фаза между напряжением и током
Для с-os ф 0,
Для sin ф 0,
5.р
s;n
sin tp )
где ф - угол сдвига фаз между напряжением и током;
- абсолютная погрешность измерения угла сдвига фаз между напряжением и током..
Таблица 3 - Дополнительные технические характеристики анализаторов параметров качества электрической энергии PQM-701.
Параметр |
Значение параметра |
1 |
2 |
Источник питания |
Встроенный источник питания ~100 „.690В, подключенный к выходам L1 - N |
Потребляемая мощность |
Не более 30 ВА |
Аккумулятор |
Li-ion |
Время работы с аккумуляторным питанием |
До 5 часов |
Время полной зарядки аккумулятора |
8 часов |
Предел включения встроенного нагревателя |
+ 5 0 С |
Питание нагревателя |
От встроенного источника L1-N |
Номинальная мощность нагревателя |
10 Вт |
Габаритные размеры (длина*ширина*высота), мм |
235 x 218 x 122 |
Масса мультиметра с элементами питания, кг, не более |
2,1 |
Условия эксплуатации:
|
От минус 20 до 55 До 2000 От 10 до 90 |
Условия хранения:
|
От минус 30 до 60 От 10 до 90 |
