Наименование

Количество

1

2

Измеритель параметров цепей электропитания зданий MZC-300.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300. Руководство по эксплуатации.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300. Паспорт.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки MZC-300-11 МП

1 шт.

1

2

Провод измерительный 1,2 м с разъемами “банан” желтый

1 шт.

Провод измерительный 1,2 м с разъемами “банан” черный

1 шт.

Зонд острый с разъемом “банан” желтый

1 шт.

Зонд острый с разъемом “банан” черный

1 шт.

Зажим «Крокодил» изолированный черный K01

1 шт.

Элемент питания алкалиновый SONEL 1,5 V AA LR6

1 уп.

Футляр M1

1 шт.

Наименование

Количество

1

2

Измеритель параметров цепей электропитания зданий MZC-304.

1 шт.

Измерители параметров цепей электропитания зданий MZC-304. Руководство по эксплуатации.

1 шт.

Измерители параметров цепей электропитания зданий MZC-304. Паспорт.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки MZC-300-11 МП

1 шт.

Провод измерительный 1,2 м с разъемами “банан” желтый

1 шт.

Провод измерительный 1,2 м с разъемами “банан” голубой

1 шт.

Провод измерительный 1,2 м с разъемами “банан” красный

1 шт.

Беспроводной интерфейс OR-1

1 шт.

Адаптер WS-05 с сетевой вилкой UNI-SCHUKO

1 шт.

Крепеж “свободные руки”

1 шт.

Ремень для переноски прибора

1 шт.

Зонд острый с разъемом “банан” красный

1 шт.

Зонд острый с разъемом “банан” голубой

1 шт.

Зажим «Крокодил» изолированный желтый K02

1 шт.

Элемент питания алкалиновый SONEL 1,5 V AA LR6

1 уп.

Футляр M6

1 шт.

Наименование

Количество

1

2

Измеритель параметров цепей электропитания зданий MZC-305.

1 шт.

Измерители параметров цепей электропитания зданий MZC-305. Руководство по эксплуатации.

1 шт.

Измерители параметров цепей электропитания зданий MZC-305. Паспорт.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки MZC-300-11 МП

1 шт.

Провод измерительный 1,2 м с разъемами “банан” желтый

1 шт.

Провод измерительный 1,2 м с разъемами “банан” голубой

1 шт.

Провод измерительный 1,2 м с разъемами “банан” красный

1 шт.

Адаптер WS-05 с сетевой вилкой UNI-SCHUKO

1 шт.

Кабель последовательного интерфейса USB

1 шт.

Зонд острый с разъемом “банан” желтый

1 шт.

Зонд острый с разъемом “банан” голубой

1 шт.

1

2

Зажим «Крокодил» изолированный красный K02

1 шт.

Зажим «Крокодил» изолированный голубой K02

1 шт.

Элемент питания алкалиновый SONEL 1,5 V AA LR6

1 уп.

Футляр L4

1 шт.

Наименование

Количество

1

2

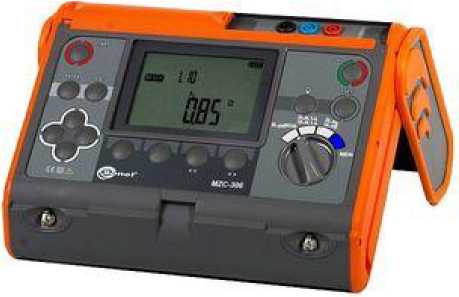

Измеритель параметров цепей электропитания зданий MZC-306.

1 шт.

Измерители параметров цепей электропитания зданий MZC-306. Руководство по эксплуатации.

1 шт.

Измерители параметров цепей электропитания зданий MZC-306. Паспорт.

1 шт.

Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306. Методика поверки MZC-300-11 МП

1 шт.

Провод измерительный 1,2 м с разъемами “банан” желтый

1 шт.

Провод измерительный 1,2 м с разъемами “банан” голубой

1 шт.

Провод измерительный 1,2 м с разъемами “банан” красный

1 шт.

Кабель последовательного интерфейса USB

1 шт.

Зонд острый с разъемом “банан” черный

1 шт.

Зонд острый с разъемом “банан” желтый

1 шт.

Зонд острый с разъемом “банан” голубой

1 шт.

Зажим «Крокодил» изолированный красный K02

1 шт.

Зажим «Крокодил» изолированный голубой K02

1 шт.

Пакет аккумуляторов NiMH SONEL 4,8 В

1 шт.

Футляр L4

1 шт.

Таблица 2 - Технические характеристики MZC-300

Функция измерителей

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

1

2

3

4

Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц)

От 0 В до 250 В

1В

± (2-10 ^2/иизм + 2 е.м.р.)

Измерение полного сопротивления цепи “фаза-нуль”, “фаза-защитный проводник”

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом

0,01Ом

0,1 Ом

± (2- 10’²^изм + 3 е.м.р.)

± (340’²^изм + 1 е.м.р.)

Примечания:

• 1. и_изм - результат измерения напряжения переменного тока;

• 2. Z,,.,_M - результат измерения полного сопротивления цепи “фаза-нуль”, “фаза-защитный проводник”;

• 3. е.м.р. -единица младшего разряда.

Функция измерителей

Диапазоны измерений

Разреше

ние

Пределы допускаемой абсолютной погрешности измерений

1

2

3

4

Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц)

От 0 В до 299,9 В От 300 В до 500 В

0,1 В

1В

± (240^Ли_юм + 6 е.м.р.)

± (2- 10’^2/иизм + 2 е.м.р.)

Измерение электрической частоты

От 45,0 Гц до 65,0 Гц

0,1 Гц

± (0,Ь10’²Гизм + 1 е.м.р.)

Измерение полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом От 200 Ом до 1999 Ом

0,01Ом

0,1 Ом

1 Ом

± (540'²^изм + 3 е.м.р.)

± ( 540'²^изм + 3 е.м.р.)

± (540'²^изм + 3 е.м.р.)

Измерение полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом От 200 Ом до 1999 Ом

0,01Ом

0,1 Ом

1 Ом

± (6-10’²- Zrcd изм + 10 е.м.р.)

± (6- 10’^Zrcd изм + 5 е.м.р.) ± (6- 10^Л Zrcd изм + 5 е.м.р.)

Измерение электрического сопротивления малым током

От 0 Ом до 199,9 Ом От 200 Ом до 1999 Ом

0,1Ом

1 Ом

± (3J0 R.. + 3 е.м.р.)

± (3- 10’²^изм + 3 е.м.р.)

Измерение сопротивления защитных проводников

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом

От 200 Ом до 400 Ом

0,01Ом

0,1 Ом

1 Ом

± (210 ² Rcont изм + 3 е.м.р.)

± ⁽²^ ¹⁰ • ^RCONT изм ^{+ 3 е}.^м.^р.⁾

± ⁽²^ ¹⁰ • ^RCONT изм ^{+ 3 е}.^м.^р.⁾

Примечания:

• 1. и_изм - результат измерения напряжения переменного тока;

• 2. Гизи - результат измерения электрической частоты;

• 3. Z_K3M - результат измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”;

• 4. ZRCD изм - результат измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО;

• 5. R_K3M - результат измерения электрического сопротивления малым током;

• 6. RCONT изм - результат измерения сопротивления защитных проводников.

• 7. е.м.р. -единица младшего разряда.

Функция измерителей

Диапазоны измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерений

Измерение действующего значения напряжения переменного тока (частота от 45 до 65 Гц)

От 0 В до 249,9 В От 250 В до 750 В

0,1 В

1В

± (2-10 ^2/иизм + 4 е.м.р.)

± (2- КТХ + 2 е.м.р.)

Измерение полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, фаза-защитный проводник”

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом От 200 Ом до 1999 Ом

0,01 Ом

0,1 Ом 1 Ом

± (5- 10’²^изм + 3 е.м.р.)

± (4- 10’²^изм + 3 е.м.р.)

± (4- 10’²^изм + 3 е.м.р.)

Измерение полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО

От 0 Ом до 19,99 Ом От 20,0 Ом до 199,9 Ом От 200 Ом до 1999 Ом

0,01 Ом

0,1 Ом 1 Ом

± (6^ 10’²^ Z_RCD изм + 10 е.м.р.)

± (6^ 10'²\Z_RCD изм + 5 е.м.р.) ± (6^ 10’²^ Z_RCD изм + 5 е.м.р.)

Примечания:

• 1. и_изм - результат измерения напряжения переменного тока;

• 2. Z^ - результат измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”;

• 3. ZRCD изм - результат измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО;

• 4. е.м.р. -единица младшего разряда.

Модификация

Параметр

Значение параметра

1

2

3

MZC-300

Номинальное напряжение измеряемой сети, В

220; 230

Номинальная частота измеряемой сети, Гц

50; 60

Диапазон фазных напряжений переменного тока, при которых выполняются измерения, В:

От 180 до 250

Габаритные размеры, мм

230х67х35

Масса, г

400

Рабочие условия применения:

• - температура, °С

• - влажность, %

От 0 до 40

От 30 до 80

Условия хранения:

• - температура, °С

• - влажность, %

От минус 20 до 60

От 0 до 80

MZC-304

Номинальное напряжение измеряемой сети, В

220/380; 230/400;

240/415

Номинальная частота измеряемой сети, Гц

50;60

Диапазон фазных напряжений переменного тока, при которых выполняются измерения, В:

От 180 до 270

Диапазон линейных напряжений переменного тока, при которых выполняются измерения, В:

От 180 до 460

Габаритные размеры, мм

220x100x60

Масса, кг

1,6

Рабочие условия применения:

• - температура, °С

• - влажность, %

От 0 до 50

От 20 до 80

Условия хранения:

• - температура, °С

• - влажность, %

От минус 20 до 60

От 0 до 80

1

2

3

MZC-305

Номинальное напряжение измеряемой сети, В

110/190; 115/200; 127/220;

220/380; 230/400; 240/415;

290/500; 400/690

Номинальная частота измеряемой сети, Гц

50;60

Диапазон фазных напряжений переменного тока, при которых выполняются измерения, В:

От 100 до 400

Диапазон линейных напряжений переменного тока, при которых выполняются измерения, В:

От 100 до 750

Габаритные размеры, мм

260x190x60

Масса, кг

2,2

Рабочие условия применения:

• - температура, °С

• - влажность, %

От 0 до 45

От 20 до 80

Условия хранения:

• - температура, °С

• - влажность, %

От минус 20 до 60

От 0 до 80

MZC-306

Номинальное напряжение измеряемой сети, В

110/190; 115/200; 127/220;

220/380; 230/400; 240/415;

290/500; 400/690

Номинальная частота измеряемой сети, Гц

50;60

Диапазон фазных напряжений переменного тока, при которых выполняются измерения, В:

От 100 до 400

Диапазон линейных напряжений переменного тока, при которых выполняются измерения, В:

От 100 до 750

Габаритные размеры, мм

288x222x75

Масса, кг

2

Рабочие условия применения:

• - температура, °С

• - влажность, %

От 0 до 45

От 20 до 80

Условия хранения:

• - температура, °С

• - влажность, %

От минус 20 до 60

От 0 до 80
