Номер по Госреестру СИ: 43559-10
43559-10 Катушки индуктивности силовой цепи эталонные
(LN-1)
Назначение средства измерений:
Катушки индуктивности силовой цепи эталонные LN-1 предназначены для использования в качестве меры реактивного сопротивления с целью имитации угла сдвига фаз между током и напряжением в петле короткого замыкания «фаза-нуль» и «фаза-фаза» при напряжении 220/380 В переменного тока промышленной частоты и с кратковременным пропусканием больших токов (до 260 А).

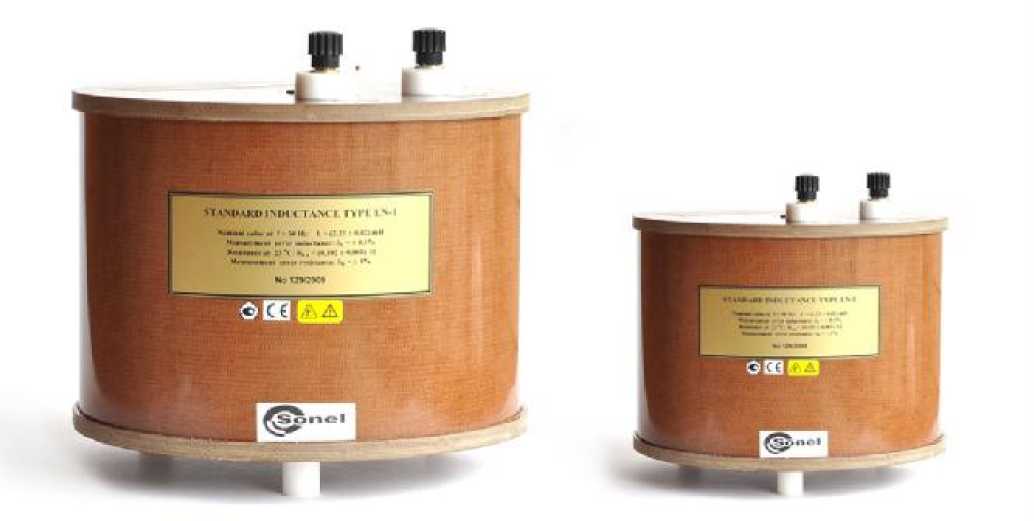

Внешний вид.
Катушки индуктивности силовой цепи эталонные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 18.06.2025
Номер записи -
ID в реестре СИ - 354269
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных , Катушки индуктивности силовой цепи эталонные, Катушка индуктивности силовой цепи эталонная, Без модификации, LN-1, 2,2 мГн, 1,1 мГн, -,
Производитель
Изготовитель - Фирма "Sonel S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1103
Выдано извещений - 0
Кол-во периодических поверок - 545
Кол-во средств измерений - 201
Кол-во владельцев - 107
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№716 от 2015.06.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Катушки индуктивности силовой цепи эталонные (LN-1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Sonel S.A."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
20911-01 01.03.2006 |
Измерители параметров цепей электропитания, MZC-300 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
20912-01 01.03.2006 |
Измерители параметров цепей "фаза-ноль" и "фаза-фаза", MZC-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21183-01 01.05.2006 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21183-02 01.08.2007 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21272-01 01.06.2006 |
Измерители параметров устройств заземления, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
21273-01 01.06.2006 |
Измерители параметров устройств защитного отключения и заземления, MRP-110, MRP-1, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25698-03 01.10.2008 |
Магазины мер сопротивлений проводников присоединения к земле и выравнивания потенциалов, OD-2-D Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25699-03 01.10.2008 |
Магазины мер сопротивлений петли короткого замыкания, OD-1-E2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
25700-03 14.02.2024 |
Меры сопротивления петли короткого замыкания прецизионные многозначные, RN-1-P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
25786-03 01.11.2008 |
Магазины мер сопротивлений электроизоляции и изоляторов, OD-2-W4c-f Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
26114-03 05.12.2018 |
Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов, MIC-3 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
26115-03 01.12.2013 |
Клещи токоизмерительные с мультиметром, CMP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
26859-04 01.05.2009 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
26859-09 01.10.2014 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
27222-04 01.08.2009 |
Калибраторы времени отключения УЗО, CZASK v2.0 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
27590-04 01.09.2009 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
28985-05 01.05.2010 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
28985-10 16.04.2020 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
29588-05 01.08.2010 |
Микроомметры, MMR-600, MMR-610 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
30997-06 01.02.2011 |
Клещи токоизмерительные с мультиметром, CMP-1000 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31382-06 01.04.2011 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31382-11 01.08.2016 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
31544-06 01.05.2011 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-303E Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31967-06 01.07.2011 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
31967-11 16.11.2026 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200, MRP-201 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
31987-06 01.07.2011 |
Измерители сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32303-06 01.09.2011 |
Анализаторы-регистраторы качества электроэнергии с функцией измерения фликера, REN-700 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32498-06 01.09.2011 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32498-11 16.11.2026 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
32500-06 01.09.2011 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32500-12 08.02.2017 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
32600-06 01.10.2011 |
Измерители параметров электробезопасности электроустановок, MPI-510 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
32600-07 01.04.2012 |
Измерители параметров электробезопасности электроустановок, MPI-510, MPI-511 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
33128-06 01.12.2011 |
Магазины мер сопротивлений заземления, OD-2-D6b/5W Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
33224-06 01.12.2011 |
Магазины мер сопротивлений изоляции, OD-2-W4a, OD-2-W4e Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
34085-07 01.04.2012 |
Меры сопротивлений электроизоляции, RN-2-W/T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
34197-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
34590-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-5000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
40026-08 01.01.2014 |
Измерители сопротивления электроизоляции, MIC-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
40152-08 28.03.2019 |
Измерители напряжения, P-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
41925-09 24.12.2019 |
Измерители параметров заземляющих устройств, MRU-20, MRU-105, MRU-120, MRU-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
43559-10 18.06.2025 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44093-10 12.03.2025 |
Микроомметры, MMR-620, MMR-630 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
44170-10 12.03.2025 |
Измерители параметров электробезопасности электроустановок, MPI-502, MPI-505, MPI-508, MPI-520, MPI-525 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44990-10 17.07.2025 |
Мультиметры цифровые, CMM-40 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
44991-10 01.08.2015 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
47341-11 16.06.2026 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-304, MZC-305, MZC-306 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
47699-11 16.06.2021 |
Анализаторы параметров качества электрической энергии, PQM-701 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
48120-11 31.10.2016 |
Люксметры, LXP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
49421-12 10.03.2027 |
Измерители параметров электроизоляции, MIC-10, MIC-30, MIC-2505, MIC-2510 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
49569-12 10.03.2027 |
Мультиметры цифровые, CMM-10 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
49719-12 05.05.2017 |
Тепловизоры, KT-160, KT-160A Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
49798-12 05.05.2017 |
Клещи электроизмерительные, CMP-600 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
50912-12 24.08.2017 |
Пирометры, DIT-130, DIT-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
53612-13 29.05.2018 |
Тепловизоры, КТ-130, КТ-140, КТ-150, КТ-384 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
53794-13 11.05.2023 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
57276-14 14.02.2024 |
Анализаторы параметров качества электрической энергии, PQM-700, PQM-701Z, PQM-701Zr, PQM-702 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
2 года |
58907-14 31.10.2019 |
Измерители параметров электроизоляции, MIC-5005, MIC-5010, MIC-5050, MIC-10k1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
61219-15 24.07.2025 |
Измерители параметров электробезопасности электроустановок, MPI-530 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
64050-16 18.05.2026 |
Люксметры, LXP-2, LXP-10A, LXP-10B Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
68961-17 23.10.2027 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
70102-17 29.12.2027 |
Анализаторы параметров качества электрической энергии, PQM-702T, PQM-703, PQM-710, PQM-711 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
58907-20 28.02.2025 |
Измерители параметров электроизоляции, MIC Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
78055-20 22.04.2025 |
Измерители параметров заземляющих устройств, MRU Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
85766-22 07.06.2027 |
Мультиметры цифровые, СММ Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
86612-22 31.08.2027 |
Измерители напряжения, P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
89688-23 07.08.2028 |
Клещи электроизмерительные, СМР Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Кто поверяет Катушки индуктивности силовой цепи эталонные (LN-1)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 9 | 0 | 3 | 0 | 9 | 0 | 3 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 36 | 2 | 0 | 31 | 0 | 31 | 0 | 31 | |
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 559 | 47 | 39 | 425 | 0 | 515 | 34 | 405 | |
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 9 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 53 | 6 | 0 | 50 | 0 | 50 | 0 | 50 | |
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 304 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 57 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИФТРИ» (RA.RU.311478) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Катушки индуктивности силовой цепи эталонные (LN-1)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Калужский ЦСМ Калужская область |
2005 | 1582 |
ФБУ Нижегородский ЦСМ Нижегородская область |
852 | 1582 |
ФБУ Хабаровский ЦСМ Хабаровский край |
1890 | 1582 |
Знак утверждения типа
Знак утверждения типананосят на верхнюю панель прибора методом шелкографии и в эксплуатационной документации на титульных листах типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в документе «Катушки индуктивности силовой цепи эталонные LN-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к катушкам индуктивности силовой цепи эталонным LN-1
-
1. ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная для средств измерений индуктивности».
-
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
3. Техническая документация фирмы - изготовителя «SONEL S.A.», Польша.
Поверка
Поверкаосуществляется по документу МП 2202-0039-2009 «Катушки индуктивности силовой цепи эталонные LN-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.12.2009 г.
Основные средства, применяемые при поверке:
-
1. Установка УМИЕ-1, диапазон измерения индуктивности от 10-6 до 10 Гн, погрешность ±0,001%; диапазон измерения сопротивления на переменном токе от 0,1 до 5403 Ом, погрешность ±0,1%.
-
2. Потенциометр Р3003 и катушка сопротивления Р321, погрешность измерения сопротивления постоянному току в диапазоне 0,01-0,1 Ом не более ±0,1 %.
Изготовитель
Фирма «SONEL S.A.», Польша
Адрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland.
http://www.sonel.pl
Заявитель
Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»), д. Григорчиково, Московская область.
Адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, 12
Тел.: +7 (495) 287-43-53
http://www.sonel.ru
Лист № 4 Всего листов 4
Испытательный центр
Государственный центр испытаний Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева").
Юридический адрес: 190005, Россия, Санкт-Петербург Московский пр., 19.
Тел. 8 (812) 251 76 01; E-mail: info@vniims.ru.
Катушки индуктивности LN-1 представляют собой набор настольных лабораторных приборов цилиндрической формы с двумя присоединительными клеммами. Катушки намотаны из медной проволоки в двойной изоляции. Отдельные слои обмотки изолированы электрокартоном. Обмотка полностью защищена хлопчатобумажной лентой и подвергнута пропитке в вакуум-камере при повышенной температуре.
Катушка установлена в корпусе из стекловолокна, при этом все элементы механического крепления также выполнены из стекловолокна, таким образом, вся конструкция катушек не содержит ни одного металлического элемента.
Фотографии общего вида катушек приведены на рисунке 1.
Рисунок 1 - Фотография общего вида катушек индуктивности силовой цепи эталонных LN-1.
Основные метрологические и технические характеристики измерителей катушек индуктивности силовой цепи эталонных LN-1 представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики катушек индуктивности
силовой цепи эталонных LN-1.
Наименование характеристики |
Нормированное значение |
Номинальное значение индуктивности, мГн |
0,35; 1,1; 2,2 |
Активное сопротивление при частоте 50 Гц, мОм |
40; 80; 100 |
Пределы допускаемой основной погрешности определения действительного значения: - индуктивности, % |
±0,05 |
- активного сопротивления, мОм |
±0,1 |
Максимальный ток , А, при U=220 В: кратковременный t=30 мс |
260 |
долговременный t=30 с |
10 |
Срок службы, лет |
8 |
Условия применения: температура окружающего воздуха, °С |
20±2 |
относительная влажность воздуха, % |
80 |
атмосферное давление, кПа (мм рт.ст.) |
84-106 (630-800) |
Параметры питающей сети: напряжение, В |
220; 380 |
частота переменного тока, Гц |
50±1 |
Габаритные размеры, диаметр и высота, мм, не более,: 0,35 мГн |
170x225 |
1,1 мГн |
220x225 |
2,2 мГн |
220x235 |
Масса, кг, не более: 0,35 мГн |
2,0 |
1,1 мГн |
4,0 |
2,2 мГн |
6,0 |
Ссылки на другие типы СИ
- 32772-06 Регистраторы безбумажные
- 76780-19 Установки поверочные средст...
- 78654-20 Резервуары стальные вертика...
- 26586-04 Поляриметры автоматические
- 29956-05 Нивелиры с компенсатором
- 81735-21 Осциллографы цифровые
- 18006-99 Станки балансировочные
- 16812-02 Счетчики электрической энергии
- 76060-19 Весы вагонные
- 17328-98 Весы вагонные
