Номер по Госреестру СИ: 53612-13
53612-13 Тепловизоры
(КТ-130, КТ-140, КТ-150, КТ-384)
Назначение средства измерений:
Тепловизоры КТ-130, КТ-140, КТ-150, КТ-384 предназначены для дистанционного неконтактного измерения пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране жидкокристаллического дисплея (ЖК-дисплея).
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
КТ-130, КТ-140, КТ-150, КТ-384
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Электрон и К." | Юридические лица | 2 | 2 | 1,00 |
| ООО "МИП-СТРОЙ № 1" | Юридические лица | 1 | 4 | 4,00 |
| Филиал ПАО "ОГК-2" - Псковская ГРЭС | Юридические лица | 1 | 3 | 3,00 |
| Публичное акционерное общество "Вторая генерирующая компания оптового рынка электроэнергии" | Юридические лица | 1 | 2 | 2,00 |
| ООО "МИП-Строй №1" | Юридические лица | 1 | 2 | 2,00 |
| АО "ЛАЗЕРСЕРВИС" ИНН 7731280660 | Юридические лица | 1 | 1 | 1,00 |
| Филиал ПАО "ОГК-2"- Псковская ГРЭС | Юридические лица | 1 | 1 | 1,00 |
| АО "ЛАЗЕРСЕРВИС" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| dca44b69-39c6-63f4-3ad7-79c962f7f97f | 53612-13 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Дата публикации - 07.05.2020
Срок свидетельства - 29.05.2018
Номер записи - 143572
ID в реестре СИ - 365972
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
нет данных, КТ-130, КТ-140, КТ-150, КТ-384, КТ-150, КТ-140, КТ-384, мод. КТ-384
Изготовитель - Фирма "Sonel S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 145
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1005 дн.
№531 от 2013.05.28 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 53579-13 по 53612-13,30761-13,53613-13,53614-13)
№2287 от 2018.11.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№2759 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Радионавигация" (ТК 363)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20911-01 01.03.2006 |
Измерители параметров цепей электропитания, MZC-300 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
20912-01 01.03.2006 |
Измерители параметров цепей "фаза-ноль" и "фаза-фаза", MZC-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21183-01 01.05.2006 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21183-02 01.08.2007 |
Измерители параметров электроизоляции с мультиметром, MIC-1, MIC-1T, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21272-01 01.06.2006 |
Измерители параметров устройств заземления, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
21273-01 01.06.2006 |
Измерители параметров устройств защитного отключения и заземления, MRP-110, MRP-1, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
25698-03 01.10.2008 |
Магазины мер сопротивлений проводников присоединения к земле и выравнивания потенциалов, OD-2-D Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
25699-03 01.10.2008 |
Магазины мер сопротивлений петли короткого замыкания, OD-1-E2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
25700-03 14.02.2024 |
Меры сопротивления петли короткого замыкания прецизионные многозначные, RN-1-P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
25786-03 01.11.2008 |
Магазины мер сопротивлений электроизоляции и изоляторов, OD-2-W4c-f Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
26114-03 05.12.2018 |
Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов, MIC-3 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
26115-03 01.12.2013 |
Клещи токоизмерительные с мультиметром, CMP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
26859-04 01.05.2009 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
26859-09 01.10.2014 |
Измерители параметров электробезопасности электроустановок, MIE-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
27222-04 01.08.2009 |
Калибраторы времени отключения УЗО, CZASK v2.0 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
27590-04 01.09.2009 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
28985-05 01.05.2010 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
28985-10 16.04.2020 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-120 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
29588-05 01.08.2010 |
Микроомметры, MMR-600, MMR-610 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
30997-06 01.02.2011 |
Клещи токоизмерительные с мультиметром, CMP-1000 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31382-06 01.04.2011 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31382-11 01.08.2016 |
Измерители параметров цепей "фаза-нуль" и "фаза-фаза" электросетей, MZC-200, MZC-201, MZC-202 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
31544-06 01.05.2011 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-303E Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31967-06 01.07.2011 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
31967-11 16.11.2026 |
Измерители напряжения прикосновения и параметров устройств защитного отключения, MRP-200, MRP-201 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
31987-06 01.07.2011 |
Измерители сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов, MRU-100, MRU-101 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32303-06 01.09.2011 |
Анализаторы-регистраторы качества электроэнергии с функцией измерения фликера, REN-700 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32498-06 01.09.2011 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32498-11 16.11.2026 |
Измерители параметров электробезопасности мощных электроустановок, MZC-310S Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
32500-06 01.09.2011 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32500-12 08.02.2017 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
32600-06 01.10.2011 |
Измерители параметров электробезопасности электроустановок, MPI-510 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
32600-07 01.04.2012 |
Измерители параметров электробезопасности электроустановок, MPI-510, MPI-511 Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
33128-06 01.12.2011 |
Магазины мер сопротивлений заземления, OD-2-D6b/5W Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
33224-06 01.12.2011 |
Магазины мер сопротивлений изоляции, OD-2-W4a, OD-2-W4e Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
34085-07 01.04.2012 |
Меры сопротивлений электроизоляции, RN-2-W/T Фирма "Sonel S.A." (ПОЛЬША ) |
1 год | |
|
34197-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-1000, MIC-2500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
34590-07 13.08.2017 |
Измерители сопротивления, увлажненности и степени старения электроизоляции, MIC-5000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
40026-08 01.01.2014 |
Измерители сопротивления электроизоляции, MIC-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
40152-08 28.03.2019 |
Измерители напряжения, P-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
41925-09 24.12.2019 |
Измерители параметров заземляющих устройств, MRU-20, MRU-105, MRU-120, MRU-200 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
43559-10 18.06.2025 |
Катушки индуктивности силовой цепи эталонные, LN-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44093-10 12.03.2030 |
Микроомметры, MMR-620, MMR-630 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44170-10 12.03.2030 |
Измерители параметров электробезопасности электроустановок, MPI-502, MPI-505, MPI-508, MPI-520, MPI-525 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44990-10 17.07.2030 |
Мультиметры цифровые, CMM-40 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
44991-10 01.08.2015 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
47341-11 16.06.2026 |
Измерители параметров цепей электропитания зданий, MZC-300, MZC-304, MZC-305, MZC-306 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
47699-11 16.06.2021 |
Анализаторы параметров качества электрической энергии, PQM-701 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
48120-11 31.10.2016 |
Люксметры, LXP-1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
49421-12 10.03.2027 |
Измерители параметров электроизоляции, MIC-10, MIC-30, MIC-2505, MIC-2510 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
49569-12 10.03.2027 |
Мультиметры цифровые, CMM-10 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
49719-12 05.05.2017 |
Тепловизоры, KT-160, KT-160A Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
49798-12 05.05.2017 |
Клещи электроизмерительные, CMP-600 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
50912-12 24.08.2017 |
Пирометры, DIT-130, DIT-500 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
53612-13 29.05.2018 |
Тепловизоры, КТ-130, КТ-140, КТ-150, КТ-384 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
53794-13 11.05.2029 |
Клещи электроизмерительные, CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
57276-14 14.02.2029 |
Анализаторы параметров качества электрической энергии, PQM-700, PQM-701Z, PQM-701Zr, PQM-702 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
58907-14 31.10.2019 |
Измерители параметров электроизоляции, MIC-5005, MIC-5010, MIC-5050, MIC-10k1 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ |
1 год |
|
61219-15 24.07.2030 |
Измерители параметров электробезопасности электроустановок, MPI-530 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
64050-16 18.05.2026 |
Люксметры, LXP-2, LXP-10A, LXP-10B Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
68961-17 23.10.2027 |
Калибраторы времени отключения УЗО, ERS-2 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
70102-17 29.12.2027 |
Анализаторы параметров качества электрической энергии, PQM-702T, PQM-703, PQM-710, PQM-711 Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
58907-20 28.02.2030 |
Измерители параметров электроизоляции, MIC Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
78055-20 22.04.2030 |
Измерители параметров заземляющих устройств, MRU Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
85766-22 07.06.2027 |
Мультиметры цифровые, СММ Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
86612-22 31.08.2027 |
Измерители напряжения, P Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
1 год |
|
89688-23 07.08.2028 |
Клещи электроизмерительные, СМР Фирма "Sonel S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 110 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 9 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГЕОМЕТРОЛОГИЯ" (RA.RU.314441) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10650 | 24583 |
|
ФБУ Пермский ЦСМ Пермский край |
15162 | 24583 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
41520 | 24583 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
31000 | 24583 |
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
КТ-130 |
КТ-130 |
Х.ХХ.ХХ.25.1 250 Е0*и выше |
D978 E4F1 |
CRC 32 |
|
КТ-140 |
КТ-140 |
Х.ХХ.ХХ.04.1 250 E1* и выше |
D978 E4F1 |
CRC 32 |
|
КТ-150 |
КТ-150 |
Х.ХХ.ХХ.04.1 250 E2* и выше |
D978 E4F1 |
CRC 32 |
|
КТ-384 |
КТ-384 |
Х.ХХ.ХХ.13.1 400 E9* и выше |
C7B2 422D |
CRC 32 |
* - Х.ХХ.ХХ - метрологически не значимая часть ПО;
25.1 250 E0 - метрологически значимая часть ПО для тепловизор КТ-130;
04.1 250 E1 - метрологически значимая часть ПО для тепловизор КТ-140;
04.1 250 E2 - метрологически значимая часть ПО для тепловизор КТ-150;
13.1 400 E9 - метрологически значимая часть ПО для тепловизор КТ-384.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на персональный компьютер (ПК), не является метрологически значимым и предназначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Знак утверждения типа наносится типографским способом на титульный лист руко -водств по эксплуатации и в виде наклейки на корпус тепловизоров КТ-130, КТ-140, КТ-150, КТ-384.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в руководствах по эксплуатации: «Тепловизор КТ-130. Руководство по эксплуатации»; «Тепловизор КТ-140. Руководство по эксплуатации»; «Тепловизор КТ-150. Руководство по эксплуатации»; «Тепловизор КТ-384. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тепловизорам КТ-130,КТ-140, КТ-150, КТ-384.
1 ГОСТ 8.558-2009 «ГСИ . Государственная поверочная схема для средств измерений температуры».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес -сов. Общие технические условия».
3 ГОСТ Р 8.619-2006 «Приборы тепловизионные измерительные. Методика поверки ».
4 Техническая документация фирмы изготовителя «Sonel S.A.»
осуществляется по документу МП РТ 1858-2013 «Тепловизоры КТ-130, КТ-140, КТ-150, КТ-384. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 15.01.13 г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений |
Характеристики |
|
Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 |
2 разряд, диапазон от 30 до 95 °С |
|
Источник излучения в виде модели черного тела М340 |
2 разряд, диапазон от - 20 до + 150 °С |
|
Источник излучения в виде модели черного тела М315Х |
2 разряд, диапазон от 30 до 600 °С |
Лист № 4
Всего листов 4
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излучение, интенсивность и спектр которого зависят от свойств тела и его температуры.
Тепловизоры КТ-130, КТ-140, КТ-150, КТ-384 (рис. 1) являются оптико-электронными измерительными приборами, которые преобразуют излучение объекта через оптическую систему фокусируют на приёмник, представляющий собой неохлаждаемый микроболометр. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки, оцифровывается и отображается на дисплее тепловизоров КТ-130, КТ-140, КТ-150, КТ-384.

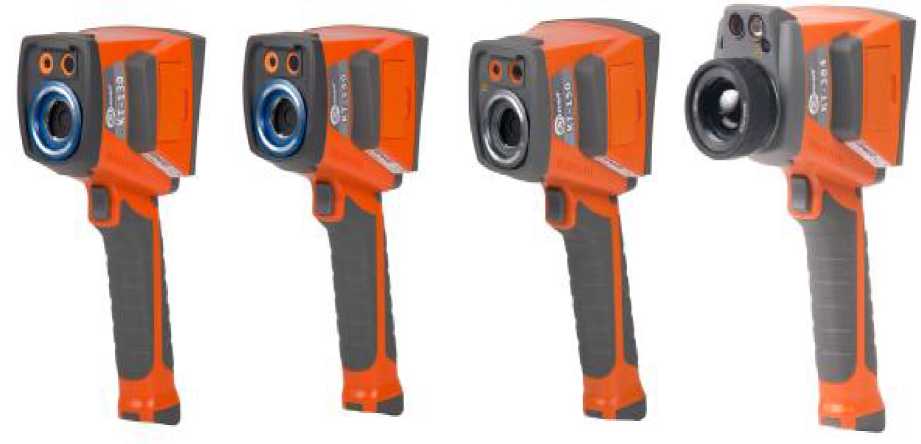

Рис. 1 КТ-130, КТ-140, КТ-150, КТ-384
Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред. Размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора. Тепловизоры КТ-130, КТ-140, КТ-150, КТ-384 оборудованы ЖК-дисплеем с размером по диагонали 3,6 дюйма (9,1 см) и встроенной видеокамерой (кроме KT-130, KT-140).
В тепловизорах КТ-130, КТ-140, КТ-150, КТ-384 предусмотрена возможность установки значения излучательной способности объекта. Тепловизор КТ-384 комплектуется сменными объективами (по заказу).
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой.
Комплектность средства измерения приведена в таблице 3. Таблица 3
|
Наименование |
Кол-во, шт |
|
Тепловизор КТ-130 (КТ-140; КТ -150; КТ-384) |
по заказу |
|
Руководство по эксплуатации КТ-130 (КТ-140; КТ -150; КТ-384) |
1 |
|
CD с программным обеспечением |
1 |
|
Аккумуляторная батарея АА NIMN |
12 |
|
Карта памяти SD (2 Гб для KT-130, KT-140, 4 Гб для KT-150, KT-384) |
1 |
|
Футляр пластиковый LL3 |
1 |
|
Футляр M7 |
1 |
|
Зарядное устройство для аккумуляторов Z8, модель PSA18R-120P |
1 |
|
Кабель USB Mini |
1 |
|
Видеокабель |
1 |
|
Ремень для фиксации на руке |
1 |
|
Набор для обслуживания оптических элементов |
1 |
|
Крышка объектива защитная |
1 |
|
Внешнее устройство чтения карт памяти, USB кабель |
1 |
|
МП РТ 1858-2013 Тепловизоры КТ-130, КТ-140, КТ-150, КТ-384. Методика поверки» |
1 |
|
Солнцезащитный козырек (для KT-384 - 1 шт. в стандартном комплекте) |
по заказу |
|
Кронштейн для установки тепловизора на штатив |
по заказу |
|
Стандартный инфракрасный объектив 25 мм (21,7°x16,4°) |
по заказу |
|
Широкоугольный инфракрасный объектив 13 мм (40,53°x30,96°) |
по заказу |
|
Телеобъектив инфракрасный 42 мм (13,04°x9,8°) |
по заказу |
|
Телеобъектив инфракрасный 70 мм (7,85°x5,89°) |
по заказу |
|
Телеобъектив инфракрасный 42 мм (13,04°x9,8°) |
по заказу |
тепловизоров КТ-130, КТ-140,
КТ-150, КТ-384 приведены в таблице 2. Таблица 2
|
Характеристика |
КТ-130 КТ-140 КТ-150 |
КТ-384 |
|
Диапазон измеряемых температур, °С |
от - 20 до + 250 |
от - 20 до + 400 |
|
Пределы допускаемой погрешности:
|
± 2 °С до 100 °С ± 2 % свыше 100 °С | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Угол поля зрения |
20,6° х 15,5° |
21,7° x 16,4° |
|
Температурная чувствительность при 30 °С, не более |
0,1 °С |
0,08 °С |
|
Тип детектора: неохлаждаемый FPA микроболометр |
160x120 пикселей, 25мкм |
384x288 пикселей, 25 мкм |
|
Минимальное фокусное расстояние, мм |
11 |
25 |
|
Коэффициент излучения |
0,01 - 1 (с шагом 0,01) | |
|
Электропитание |
Аккумуляторная батарея 9 В | |
|
Г абаритные размеры, мм |
111 X 124 X 240 |
112 x 182 x 252 |
|
Масса с аккумулятором, кг |
0,73 |
0,78 |
|
Температура эксплуатации, °С |
от - 10 до + 50 | |
|
Температура хранения, °С |
от - 20 до + 60 | |
|
Относительная влажность, % |
от 10 до 95 | |
