Номер по Госреестру СИ: 58542-14
58542-14 Преобразователи линейного перемещения
(PR 9350)
Назначение средства измерений:
Преобразователи линейного перемещения серии PR 9350 (далее -преобразователи) предназначены для измерения статических и динамических перемещений.

Внешний вид.
Преобразователи линейного перемещения
Рисунок № 1

Внешний вид.
Преобразователи линейного перемещения
Рисунок № 2

Внешний вид.
Преобразователи линейного перемещения
Рисунок № 3

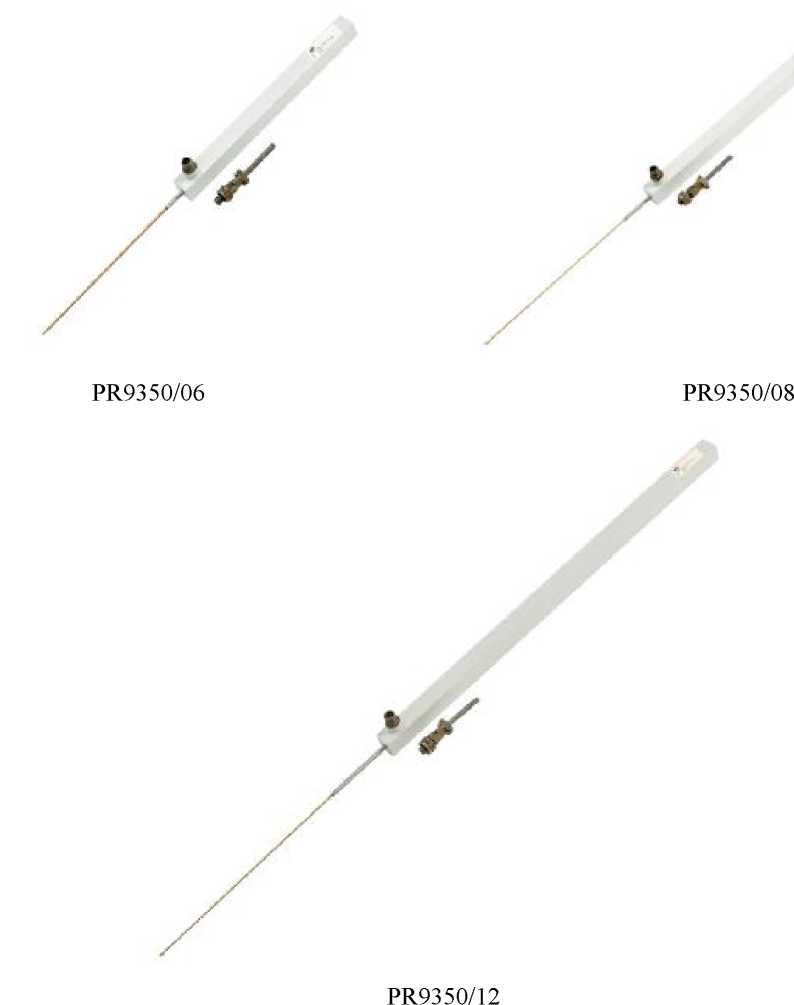

Внешний вид.
Преобразователи линейного перемещения
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится печатным способом в левом верхнем углу титульного листа паспорта и на корпус преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
При использовании преобразователей применяется методика измерений, приведенная в разделе 2.2 паспорта преобразователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям линейного перемещения серии PR 9350
1 Техническая документация «Epro GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 04-233-2014 «Преобразователи линейного перемещения серии PR 9350. Методика поверки», утвержденным ГЦИ СИ ФГУП «УНИИМ» 25 июля 2014 года.
Перечень эталонов, применяемых при поверке:
- меры длины концевые плоскопараллельные (0,5-100) мм, КТ4 по ГОСТ 9038-90;
Лист № 4 Всего листов 4 - генератор сигналов переменного напряжения синусоидальной формы ( частота выходного сигнала от 1 Гц до 20 кГц, относительная погрешность установки частоты ±0,025 %);
- осциллограф-мультиметр (диапазон измерения напряжения от 0 до 10 В, частота измеряемого напряжения от 1 до 30 кГц, относительная погрешность ±0,2 %).
Изготовитель
«Epro GmbH», Германия
Адрес: Jobkesweg 3 D-48599 Gronau Тел.: +49 2562 / 709-0, Факс: +49 2562 / 8 10 77 E-mail: info@epro.de
Заявитель
ООО «Эмерсон», г. Москва, Россия.
Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2 (5 этаж) Тел.: (495) 981-98-11, Факс: (495) 984-98-10 E-mail: info@emerson.com
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Принцип действия преобразователей основан на изменении полного электрического сопротивления обмоток дифференциальной измерительной катушки, включенных последовательно и запитанных от источника переменного напряжения частотой (3-5) кГц, в зависимости от перемещения ферромагнитного сердечника, расположенного внутри катушки.
Дифференциальная измерительная катушка преобразователя состоит из каркаса катушки с двумя обмотками и якоря электромагнита с ферромагнитным сердечником (копирного пальца), который перемещается внутри катушки. Если копирный палец точно помещен в центр катушки, обе обмотки имеют одинаковый импеданс. Импеданс обмоток увеличится на одной стороне и уменьшится на другой стороне, если копирный палец с ферромагнитным сердечником сместится со среднего положения в один из концов преобразователя. После установки на обмотки резисторов в составе моста Уитстона и его запитывания с помощью несущей частоты, измерительный мост будет выдавать электрический сигнал переменного напряжения несущей частоты, амплитудное значение которого пропорционально перемещению копирного пальца.
Копирный палец свободно перемещается внутри каркаса катушки и имеет выходящую наружу резьбовую шпильку (M3) для механического крепления к объекту измерения. Наверху корпуса имеется трехполюсный разъем для подключения к схемам питания и измерения.
Пломбирование корпуса не предусмотрено. Знак поверки при необходимости может быть нанесен на верхнюю часть корпуса.
Преобразователи линейного перемещения серии PR 9350 имеют шесть моделей: PR 9350/01, PR 9350/02, PR 9350/04, PR 9350/06, PR 9350/08 и PR 9350/12, которые различаются диапазоном измерений перемещения, массой и габаритными размерами.
Внешний вид преобразователей линейного перемещения серии PR 9350 приведен на рисунке 1.


PR9350/02
PR9350/01


Рисунок 1 - Внешний вид преобразователей PR9350
Наименование |
Обозначение |
Количество |
1 Преобразователь линейного перемещения |
PR 9350/хх |
1 шт. |
2 Паспорт |
№PS-PR9350 |
1 экз. |
3 Руководство по эксплуатации |
NC: 6110-00125 |
1 экз. |
4 Методика поверки |
МП 04-233-2014 |
1 экз. |
Наименование характеристики |
Модель датчика | |||||
PR 9350/01 |
PR 9350/02 |
PR 9350/04 |
PR 9350/06 |
PR 9350/08 |
PR 9350/12 | |
Номинальный диапазон измерений линейного перемещения, мм |
(-12)-0 (+12) |
(-25)-0 (+25) |
(-50)-0 (+50) |
(-75)-0 (+75) |
(-100)-0 (+100) |
(-150)-0 (+150) |
Чувствительность для номинального диапазона измерений, мВ/В |
270 |
310 |
340 | |||
Допускаемое отклонение чувствительности от номинального значения, % |
±3,0 | |||||
Погрешность линеаризации, % (от полного диапазона) |
±1,5 |
±3,5 |
±2,5 |
±2,0 |
±2,0 |
±1,5 |
Влияние температуры на чувствительность, %/К, не более |
0,1 | |||||
Напряжение питания, В |
5 (среднеквадратичное значение) | |||||
Несущая частота, кГц |
от 3 до 5 | |||||
Условия эксплуатации: - диапазон температур, °С |
от минус 20 до 120 | |||||
Г абаритные размеры корпуса, мм, не более:
|
76,6 |
127 |
229 |
330 |
432 |
635 |
27,25 | ||||||
27,25 | ||||||
Длина шпильки копирного пальца, мм, не менее |
85 |
123 |
144 |
238 |
292 |
311 |
Масса, кг, не более |
0,17 |
0,255 |
0,37 |
0,51 |
0,66 |
0,86 |
