Номер по Госреестру СИ: 58506-14
58506-14 Датчики перемещения вихретоковые
(MMG 1070)
Назначение средства измерений:
Датчики перемещения вихретоковые MMG 1070 (далее - датчики) предназначены для измерения медленных осевых перемещений валов вращающегося машинного оборудования.
Внешний вид.
Датчики перемещения вихретоковые
Рисунок № 1
Внешний вид.
Датчики перемещения вихретоковые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.09.2019
Номер записи - 149149
ID в реестре СИ - 371549
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Датчик перемещения вихретоковый MMG 1070, MMG 1070/3, MMG 1070,
Производитель
Изготовитель - Фирма "Epro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 7
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1377 от 2014.09.24 Об утверждении типа СИ (ГР 23671-14 - 58541-14)
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
Наличие аналогов СИ: Датчики перемещения вихретоковые (MMG 1070)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Epro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40057-14 04.06.2019 |
Преобразователи вихретоковые, PR64xx/… Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
40192-08 01.01.2014 |
Системы контроля машинного оборудования, MMS 6000 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53820-13 18.06.2018 |
Системы цифровой противоразгонной защиты, CSI 6300 SIS Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58472-14 15.09.2019 |
Датчики маятниковые для вихретоковых датчиков, PR 6470 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58506-14 25.09.2019 |
Датчики перемещения вихретоковые, MMG 1070 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58542-14 25.09.2019 |
Преобразователи линейного перемещения, PR 9350 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58543-14 25.09.2019 |
Преобразователи линейного перемещения с корпусом, K20315 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
74362-19 18.03.2024 |
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, 6500 ATG Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
77257-20 30.01.2025 |
Датчики вихретоковые с конверторами сигнала, PR642X (датчики) CON0X1 (конверторы) Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Датчики перемещения вихретоковые (MMG 1070)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 18 | 0 | 15 | 0 | 18 | 0 | 15 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Датчики перемещения вихретоковые (MMG 1070)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
4290 | 4290 |
Знак утверждения типа
Знак утверждения типа наносится печатным способом в левом верхнем углу титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПри использовании датчиков применяется методика измерений, приведенная в подразделе 2.2 паспорта.
Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещения вихретоковым MMG 10701 Техническая документация «Epro GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 02-233-2014 «Датчики перемещения вихретоковые MMG 1070. Методика поверки», утвержденным ГЦИ СИ ФГУП «УНИИМ» 31 июля 2014 года.
Перечень эталонов, применяемых при поверке:
- микрометрическая головка с ценой деления 0,01 мм КТ2 по ГОСТ 6507-90;
- вольтметр цифровой постоянного напряжения (диапазон измерения напряжения от 0 до 30 В, относительная погрешность ±0,2 %).
Изготовитель
«Epro GmbH», Германия
Адрес: Jobkesweg 3 D-48599 Gronau
Тел.: +49 2562 / 709-0, Факс: +49 2562 / 8 10 77 E-mail: info@epro.de
Заявитель
ООО «Эмерсон», г. Москва, Россия.
Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2 (5 этаж)
Тел.: (495) 981-98-11, Факс: (495) 984-98-10 E-mail: info@emerson.com
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Принцип действия датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения датчика. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Датчики перемещения вихретоковые MMG 1070 состоят из вихретокового датчика для бесконтактных измерений и преобразователя, встроенного в корпус датчика. Выпускаются 4 модели датчиков: MMG 1070/1, MMG 1070/2, MMG 1070/3 и MMG 1070/4. Они различаются своими физическими размерами. Датчики MMG 1070/1, MMG 1070/2 и MMG 1070/4 могут оснащаться удлиненным кабелем связи. Внешний вид датчиков перемещения вихретоковых MMG 1070 приведен на рисунке 1.

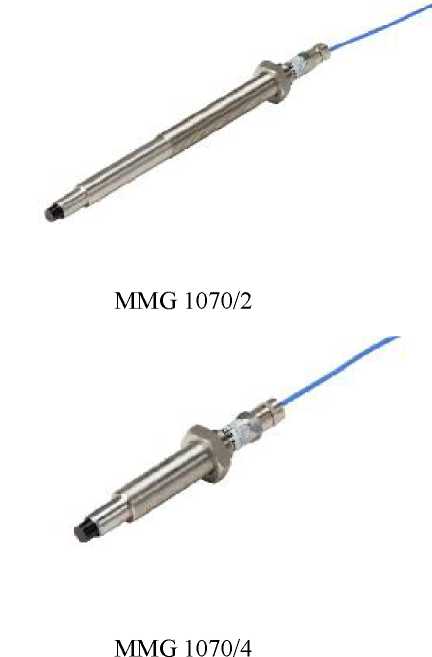

Рисунок 1 - Внешний вид датчиков перемещения вихретоковых MMG 1070
Лист № 2 Всего листов 3
Датчик перемещения вихретоковый MMG 1070 1 экз.
Паспорт 1 экз.
Инструкция по эксплуатации 1 экз.
Методика поверки 1 экз.
|
Наименование характеристики |
Значения характеристик по моделям | |||
|
MMG 1070/1 |
MMG 1070/2 |
MMG 1070/3 |
MMG 1070/4 | |
|
Диапазон измерений перемещения, мм |
от 0 до 2,15 | |||
|
Остаточный зазор, мм, не менее |
0,5 | |||
|
Чувствительность (для 42 CrMo 4), В/мм |
7,87 | |||
|
Пределы относительной погрешности | ||||
|
линеаризации при номинальном | ||||
|
диапазоне измерений (0-2,15) мм, %, |
±2 | |||
|
Номинальный диапазон частот, кГц |
от 0 до 15 | |||
|
Пределы выходного напряжения при | ||||
|
номинальном напряжении питания, В |
от минус 1,5 до минус 21,5 | |||
|
Номинальное напряжение питания, В |
минус 24 | |||
|
Диапазон рабочего напряжения, В |
от минус 18 до минус 32 | |||
|
Номинальный ток питания, мА, | ||||
|
не более |
15 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
242 |
340 |
470 |
176 |
|
- диаметр (без контргайки) |
24 | |||
|
Длина кабеля номинальная, м |
3 |
3 |
3 |
3 |
|
Длина кабеля по заказу, м |
10 |
10 |
— |
10 |
|
Масса, кг, не более |
0,7 |
0,9 |
1,2 |
0,8 |
|
Климатические условия применения: | ||||
|
- диапазон рабочих температур, °С |
от 0 до 100 | |||
|
Средний срок службы, лет, не менее |
6 | |||
