Номер по Госреестру СИ: 58543-14
58543-14 Преобразователи линейного перемещения с корпусом
(K20315)
Назначение средства измерений:
Преобразователи линейного перемещения с корпусом К20315 (далее -преобразователи) предназначены для измерения статических и динамических перемещений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
K20315
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 15cc1033-2a34-bc02-82b3-2466a10f6a9d | 58543-14 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

наносится печатным способом в левом верхнем углу титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
При использовании преобразователей применяется методика измерений, приведенная в разделе 2.2 паспорта преобразователя.
1 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 Техническая документация «Epro GmbH», Германия.
осуществляется в соответствии с документом МП 05-233-2014 «Преобразователи линейного перемещения в корпусе К20315. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «УНИИМ» 08 августа 2014 года.
Перечень эталонов, применяемых при поверке:
- меры длины концевые плоскопараллельные (0,5-100) мм, КТ4 по ГОСТ 9038-90;
- генератор сигналов переменного напряжения синусоидальной формы (частота выходного сигнала от 1 Гц до 20 кГц, относительная погрешность установки частоты ±0,0025 %);
- осциллограф-мультиметр (диапазон измерения напряжения от 0 до 10 В, частота
измеряемого напряжения от 1 до 30 кГц, относительная погрешность ±0,2 %).
Принцип действия преобразователей основан на изменении полного электрического сопротивления обмоток дифференциальной измерительной катушки, включенных последовательно и запитанных от источника переменного напряжения частотой (3-5) кГц, в зависимости от перемещения ферромагнитного сердечника, расположенного внутри катушки.
Дифференциальная измерительная катушка преобразователя состоит из каркаса катушки с двумя обмотками и якоря электромагнита с ферромагнитным сердечником (копирного пальца), который перемещается внутри катушки. Если копирный палец точно помещен в центр катушки, обе обмотки имеют одинаковый импеданс. Импеданс обмоток увеличится на одной стороне и уменьшится на другой стороне, если копирный палец с ферромагнитным сердечником сместится со среднего положения в один из концов преобразователя. После установки на обмотки резисторов в составе моста Уитстона и его запитывания с помощью несущей частоты, измерительный мост будет выдавать электрический сигнал переменного напряжения несущей частоты, амплитудное значение которого пропорционально перемещению копирного пальца.
Конструктивно преобразователь представляет собой металлический корпус с отверстиями для крепления и разъемом для подключения соединительного кабеля. Внутри корпуса располагается преобразователь линейного перемещения серии PR 9350, шпилька копирного пальца которого прикреплена к подпружиненной рамке, предназначенной для передачи измеряемого перемещения чувствительному элементу измерительной схемы. При выполнении измерений опорный элемент рамки преобразователя упирается в корпус объекта, перемещение которого необходимо контролировать. Перемещение контролируемого объекта через рамку передается шпильке копирного пальца
преобразователя, который перемещается на соответствующее расстояние внутри
измерительной катушки.
Преобразователи комплектуются соединительным кабелем в металлической защитной трубке, который подключается к разъему преобразователя. Для подключения к вторичной аппаратуре на кабель установлен разъем типа Harting (кроме преобразователей модели K20315/03-S, для которых вместо разъема применяется концевая разделка кабеля).
Выпускаются 5 моделей преобразователей серии K20315:
- K20315/02, K20315/03, K20315/03-S, (с интегрированным преобразователем линейного перемещения модели PR 9350/02);
- K20315/10, K20315/11 (с интегрированным преобразователем линейного перемещения модели PR 9350/04).
Преобразователи различаются своими геометрическими размерами, диапазонами измерений, значениями погрешности линеаризации и длиной кабеля в комплекте.
Пломбирование корпуса преобразователя не предусмотрено. Знак поверки при необходимости может быть нанесен на верхнюю часть корпуса.

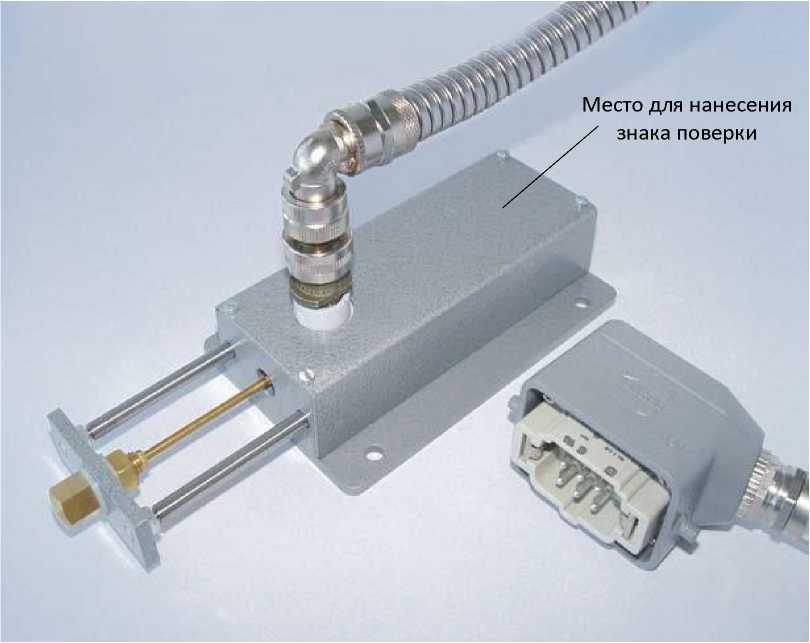

Внешний вид преобразователей линейного перемещения с корпусом К20315 приведен на рисунке 1
Место для нанесения / знака поверки
Рисунок 1 - Внешний вид преобразователей линейного перемещения с корпусом К20315
|
Наименование технической характеристики |
Модель преобразователя К20315/хх | ||||
|
/02 |
/03 |
/03-S |
/10 |
/11 | |
|
Диапазон измерений линейного перемещения, мм |
(-25)-0-25 |
(-25)-0-25 |
(-25)-0-25 |
(-50)-0-50 |
(-50)-0-50 |
|
Чувствительность для | |||||
|
номинального диапазона |
270 (выходной сигнал моста | ||||
|
измерений, мВ/В |
на 1 В напряжения электропитания) | ||||
|
Допускаемое отклонение | |||||
|
чувствительности от номинального значения, % |
±3,0 | ||||
|
Погрешность линеаризации, % от | |||||
|
полного диапазона, не более |
3,5 |
2,5 | |||
|
Влияние температуры на чувствительность, %/К, не более |
0,1 | ||||
|
Напряжение питания, В |
5 (среднеквадратичное значение) | ||||
|
Несущая частота, кГц |
от 3 до 5 | ||||
|
Условия эксплуатации: | |||||
|
- диапазон температур, °С |
от минус 20 до 120 | ||||
|
Габаритные размеры, мм, не более: | |||||
|
- длина |
143 |
143 |
143 |
243 |
243 |
|
- ширина |
90 |
90 |
90 |
90 |
90 |
|
- высота |
30 |
30 |
30 |
30 |
30 |
|
Длина соединительного кабеля, м |
2,0 |
3,0 |
8,0 |
2,0 |
3,0 |
|
Масса без кабеля, кг, не более |
0,95 |
0,95 |
0,95 |
1,50 |
1,50 |
|
Средний срок службы, лет, не менее |
8 | ||||
