Номер по Госреестру СИ: 77257-20
77257-20 Датчики вихретоковые с конверторами сигнала
(PR642X (датчики) CON0X1 (конверторы))
Назначение средства измерений:
Датчики вихретоковые серии PR642X (далее - датчики) с конверторами сигнала серии CON0X1 предназначены для измерений и преобразований значений осевого перемещения валов и виброперемещений в пропорциональный электрический сигнал.
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 1
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 2
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 3
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 4
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 5
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 6
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 7
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 8
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 9
Внешний вид.
Датчики вихретоковые с конверторами сигнала
Рисунок № 10
Общие сведения
Дата публикации - 25.02.2020
Срок свидетельства - 30.01.2025
Номер записи - 176094
ID в реестре СИ - 1065300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. PR6423/00R-041 (датчик), CON041/913-040 (конвертор сигнала), мод. PR6423/00R-031 (датчик), CON041/913-040 (конвертор сигнала), мод. PR6423/00R-021 (датчик), CON041/913-040 (конвертор сигнала), мод. PR6423/00R-001 (датчик), CON041/913-040 (конвертор сигнала), PR6424/00C-041 (датчик), CON041/914-100 (конвертор сигнала), PR6424/00C-031 (датчик), CON041/914-100 (конвертор сигнала), PR6424/00C-021 (датчик), CON041/914-100 (конвертор сигнала), PR6424 / CON041, PR6424, PR6423/CON041, PR6423/019-031 (датчик), CON041/913-040 (конвертор сигнала), PR6423/019-001 (датчик), CON041/913-040 (конвертор сигнала), PR6423/018-041 (датчик), CON041/913-040 (конвертор сигнала), PR6423/018-001 (датчик), CON041/913-040 (конвертор сигнала), PR6423/013-041 (датчик), CON041 (конвертор сигнала), PR6423/00R-041 (датчик), CON041/913-040 (конвертор сигнала), PR6423/00R-031 (датчик), CON041/913-040 (конвертор сигнала), PR6423/00R-021 (датчик), CON041/913-040 (конвертор сигнала), PR6423/00R-001 (датчик), CON041/913-040 (конвертор сигнала), PR6423/008-001 с конвертором сигнала CON041/913-040,
Производитель
Изготовитель - Фирма "Epro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 209
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 176
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 727 дн.
Приказы РСТ, где упоминается данный тип СИ
№119 от 2020.01.30 Об утверждении типов средств измерений 77
Наличие аналогов СИ: Датчики вихретоковые с конверторами сигнала (PR642X (датчики) CON0X1 (конверторы))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Epro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40057-14 04.06.2019 |
Преобразователи вихретоковые, PR64xx/… Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
40192-08 01.01.2014 |
Системы контроля машинного оборудования, MMS 6000 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53820-13 18.06.2018 |
Системы цифровой противоразгонной защиты, CSI 6300 SIS Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58472-14 15.09.2019 |
Датчики маятниковые для вихретоковых датчиков, PR 6470 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58506-14 25.09.2019 |
Датчики перемещения вихретоковые, MMG 1070 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58542-14 25.09.2019 |
Преобразователи линейного перемещения, PR 9350 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58543-14 25.09.2019 |
Преобразователи линейного перемещения с корпусом, K20315 Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
74362-19 18.03.2024 |
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, 6500 ATG Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
77257-20 30.01.2025 |
Датчики вихретоковые с конверторами сигнала, PR642X (датчики) CON0X1 (конверторы) Фирма "Epro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Датчики вихретоковые с конверторами сигнала (PR642X (датчики) CON0X1 (конверторы))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 42 | 32 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 149 | 125 | 0 | 0 | 125 | 125 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 18 | 18 | 0 | 0 | 18 | 18 | 0 |
Стоимость поверки Датчики вихретоковые с конверторами сигнала (PR642X (датчики) CON0X1 (конверторы))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вихретоковым серии PR642X с конверторами сигнала серии CON0X1Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Техническая документация «epro GmbH», Германия
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
-
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД, регистрационный № 41293-09 в Федеральном информационном фонде по обеспечению единства измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в руководство по эксплуатации.
Изготовитель
«epro GmbH», Германия
Адрес: Jobkesweg, 3, D-48599, Gronau, Germany Телефон: +49 2562 709-0, факс +49 2562 7 09 401
Web-сайт: www.epro.de
E-mail: info.epro@emerson.com
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон») ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, ком. 7б Телефон (факс): +7 (495) 021-12-03
Web-сайт: www.emerson.su E-mail: info@emerson.su
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание датчиков осуществляется через конвертор переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет бесконтактно проводить измерения зазора и его изменения, пропорционального виброперемещению.
Конструктивно датчики выполнены в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа. Датчики посредством соединительного кабеля подключаются к конверторам сигнала серии CON0X1, который является согласующим устройством для питания датчиков и преобразователем выходного сигнала.
Датчики серии PR642X выпускаются следующих моделей PR6422, PR6423, PR6424, PR6425 и PR6426, которые различаются диапазоном измерений, коэффициентом преобразования и конструктивном исполнении корпуса. Датчик PR6426 используется только для статических измерений, и имеет расширенную область измерений осевого перемещения валов. Датчик PR6425 является высокотемпературным. Конверторы сигнала серии CON0X1 выпускаются моделей CON011, CON021, CON031 и CON041 и различаются между собой только корпусом исполнения.

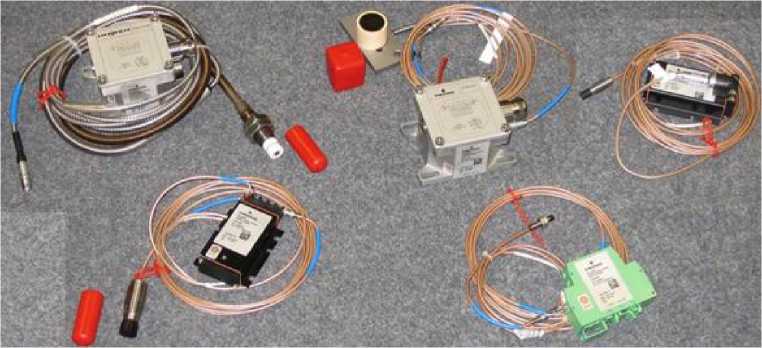

Общий вид датчиков вихретоковых серии PR642X с конверторами сигнала серии CON0X1 приведен на рисунке 1.

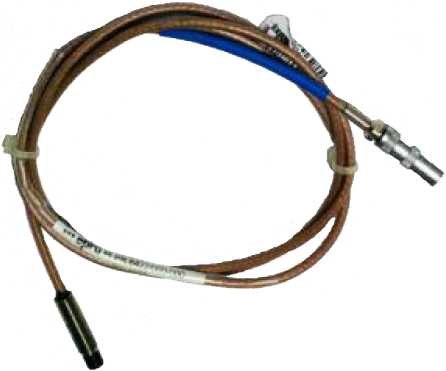

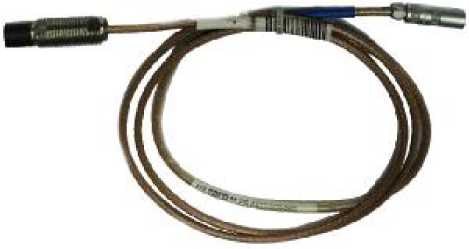

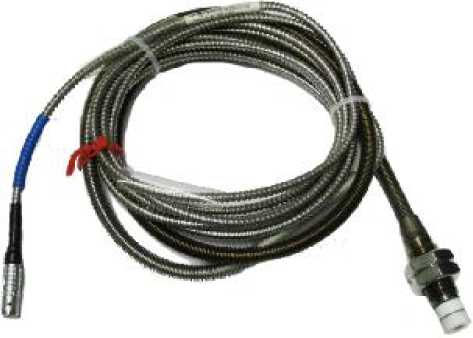

Модели датчиков вихретоковых серии PR642X приведены на рисунке 2.

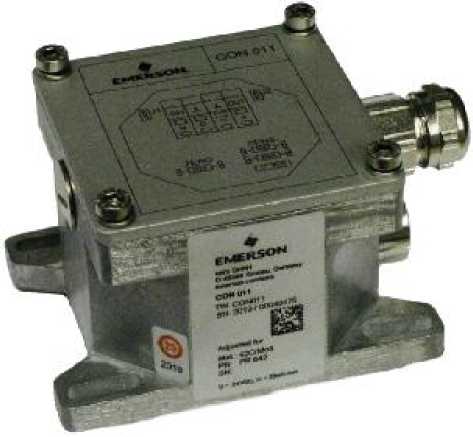

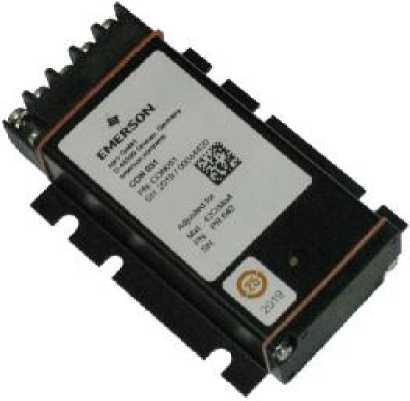

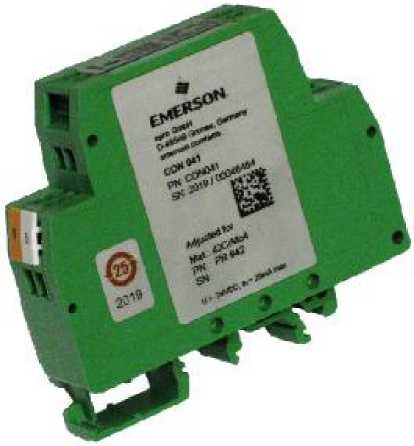

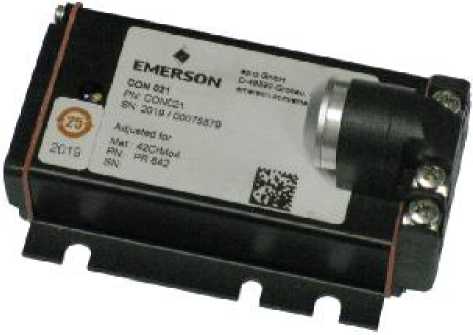

Модели конверторов сигнала серии CON0X1 приведены на рисунке 3.
