Номер по Госреестру СИ: 53820-13
53820-13 Системы цифровой противоразгонной защиты
(CSI 6300 SIS)
Назначение средства измерений:
Системы цифровой противоразгонной защиты CSI 6300 SIS (далее - системы) предназначены для измерений и контроля скорости вращения, определения направления вращения валов различного оборудования.
Программное обеспечение
В составе систем используется программное обеспечение, указанное в таблице 1. Таблица 1 - Идентификационные данные программного, обеспечения систем
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Firmware A6370 |
5620-00000 |
1.02 |
0xED17F153 |
CRC32 Poln:04C11DB7 |
Защита программного обеспечения систем от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

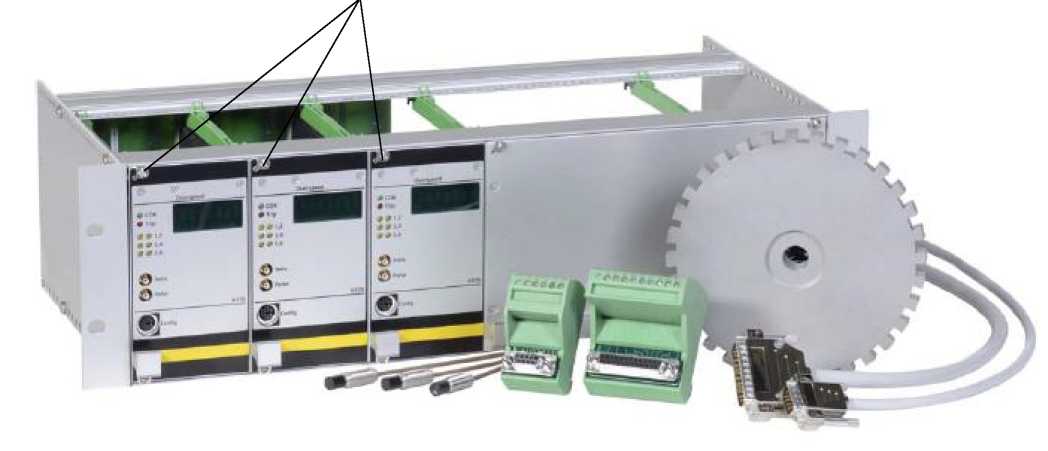

Внешний вид систем представлен на рисунке 1.
место пломбирования и
нанесения знака поверки
Рисунок 1 - Внешний вид систем
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства пользователя и паспорта типографским способом, а также на наклейку, расположенную передней панели системы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений содержатся в документе «Системы цифровой противоразгонной защиты CSI 6300 SIS Руководство пользователя». MHM-97442 NC: 6110-90200.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам цифровой противоразгонной защиты CSI 6300 SISГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «EPRO GmbH», Германия.
Поверка
Поверка осуществляется по документу МП 10-221-2013 «ГСИ. Системы цифровой противоразгонной защиты CSI 6300 SIS. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.Эталоны, применяемые при поверке:
-
- мультиметр AG/HP 34401A DMM. Диапазон измерений частоты от 40 Гц до 300 кГц, относительная погрешность ± 0,01 %. Предел измерений тока 100 мА, приведенная погрешность ± 0,005 %;
-
- осциллограф цифровой Tektronix Scop TPS2024. Пределы измерений 25 мс; 50 мс; 2,5 с, относительная погрешность ± 540-5 %;
Изготовитель
Фирма «EPRO GmbH», Германия, Jobkesweg 3, 48599 Gronau Germany, тел. +49-2562-709-0, факс +49-2562-709-401, e-mail: mmssupport.epro@emerson.comЗаявитель
Общество с ограниченной ответственностью ООО «Эмерсон» (ООО «Эмерсон»), Россия, 115114, г. Москва, ул. Летниковская, д. 10, стр. 2, тел. (495) 981-98-11, факс (495) 981-98-10, e-mail: Info.Metran@Emerson.comИспытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»(ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Принцип действия систем основан на измерении частоты выходного сигнала первичных преобразователей, преобразовании в значение скорости вращения и токовый сигнал, отображении измеренных значений на ЖК-дисплее, определении направления вращения, формировании сигналов управления внешними устройствами и передаче информации на компьютеры.
Конструктивно системы выполнены в виде трех модулей A6370D с микроконтроллерным управлением, размещенных в 19-дюймовом шасси с задней панелью, обеспечивающей электрические соединения между модулями. Каждый из модулей осуществляет измерение и преобразование сигналов первичных преобразователей одним каналом (входом) и обеспечивает их питание. В качестве первичных преобразователей используются преобразователи вихретоковые PR64xx/, состоящие из конвертеров сигнала CON 0х1 и датчиков PR642х/xxx-xxx. Соединение модулей позволяет выполнять сравнение измеренных значений и состояния модулей.
Системы изготавливаются в двух модификациях:
-
- модификация без интерфейса profibus A6370D;
-
- модификация с интерфейсом profibus А6370D/DP.
Системы имеют два токовых выхода с диапазоном (0-20) мА или (4-20) мА на каждый модуль, 3 импульсных выхода, 4 дискретных входа и 7 дискретных программируемых выходов.
Таблица 3 - Комплект поставки систем
Наименование |
Количество, шт |
Система цифровой противоразгонной защиты CSI 6300 SIS |
1 |
Руководство пользователя |
1 |
Паспорт |
1 |
Методика поверки МП 10-221-2013 |
1 |
Таблица 2 - систем
Наименование характеристики |
Значение |
Диапазон измерений и преобразований частоты входного сигнала, Гц |
0 - 20000 |
Диапазон измерений и преобразований скорости вращения, об/мин |
0 - 65535 |
Диапазон воспроизведений токового сигнала, мА |
0 - 20 |
Пределы допускаемой приведенной погрешности при измерении частоты входного сигнала и преобразовании в значение скорости, % |
±0,03 |
Пределы допускаемой приведенной погрешности при воспроизведении токового сигнала, % |
± 1 |
Время реакции (быстродействие), мс, не более:
в режиме «1х на оборот» при 3000 об/мин в режиме «автоматический»
|
48 28 3 периода входного сигнала + 8 |
Напряжения питания постоянным током, В |
19 - 31,2 |
Напряжение питания датчика постоянным током, В |
24,5±1,5 |
Потребляемая мощность, Вт, не более |
30 |
Габаритные размеры (длина х ширина х высота), мм, не более |
482,6х132,5х215 |
Масса, кг, не более |
7,0 |
Условия эксплуатации:
|
от минус 20 до 65 от 5 до 95 без конденсации |
Степень защиты от твердых предметов (IP) |
IP20 |
Средняя наработка на отказ, ч, не менее |
175000 |
Средний срок службы, лет, не менее |
20 |
