58472-14 Датчики маятниковые для вихретоковых датчиков
(PR 6470)
Назначение средства измерений:
Датчики маятниковые PR 6470 для вихретоковых датчиков (далее - датчики) предназначены для бесконтактного измерения перемещений и расширения вала вращающегося машинного оборудования.
Внешний вид.
Датчики маятниковые для вихретоковых датчиков
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится печатным способом в левом верхнем углу титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПри использовании датчиков применяется методика измерений, приведенная в разделе 4 инструкции по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, распространяющиеся на датчики маятниковые PR 6470 для вихретоковых датчиков
1 Техническая документация «Epro GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 03-233-2014 «ГСИ. Датчики маятниковые PR 6470 для вихретоковых датчиков. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «УНИИМ» 13 августа 2014 года.
Перечень эталонов, применяемых при поверке:
-
- штангенциркуль ШЦ-П-250-0,05, диапазон (0-250) мм, Д ±0,05 мм;
-
- вольтметр цифровой постоянного напряжения (диапазон измерений напряжения от 0 до 30 В, относительная погрешность ±0,2 %).
Изготовитель
«Epro GmbH», ГерманияАдрес: Jobkesweg 3 D-48599 Gronau
Тел.: +49 2562 / 709-0, Факс: +49 2562 / 8 10 77 E-mail: info@epro.de
Заявитель
ООО «Эмерсон», г. Москва, Россия.Адрес: 115114, г. Москва, ул. Летниковская, д. 10, стр. 2 (5 этаж)
Тел.: (495) 981-98-11, Факс: (495) 984-98-10 E-mail: info@emerson.com
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Принцип действия датчика основан на преобразовании линейного перемещения измерительной муфты, закрепленной на валу, в пропорциональный электрический сигнал.
В состав датчиков входят измерительная цепь, выполненная на базе преобразователя перемещений вихретокового серии Р1<64хх/... (Госреестр № 40057-14), и маятниковый рычаг, в головке которого закреплены магниты. Головка рычага находится в магнитном зацеплении с измерительной муфтой через воздушный зазор. При перемещении муфты рычаг отклоняется от начального положения, что приводит к изменению расстояния от пластины, закрепленной на рычаге, до торца вихретокового датчика и соответствующему изменению напряжения на выходе преобразователя вихретокового сигнала (конвертора). Вихретоковый датчик преобразователя РИ.64хх/... и маятниковый рычаг установлены внутри корпуса датчика, имеющего монтажную опорную плиту. Конвертор CONOxx преобразователя РИ.64хх/... устанавливается вне корпуса датчика и соединяется с ним кабелем связи. Датчики PR 6470 выпускаются в трех исполнениях (тип 15, тип 30 и тип 60), различающихся диапазонами измерений перемещений и габаритными размерами.
Датчики пломбируются мастичной пломбой, закрывающей один из винтов боковой крышки. Нанесение знака поверки на датчик не предусматривается.

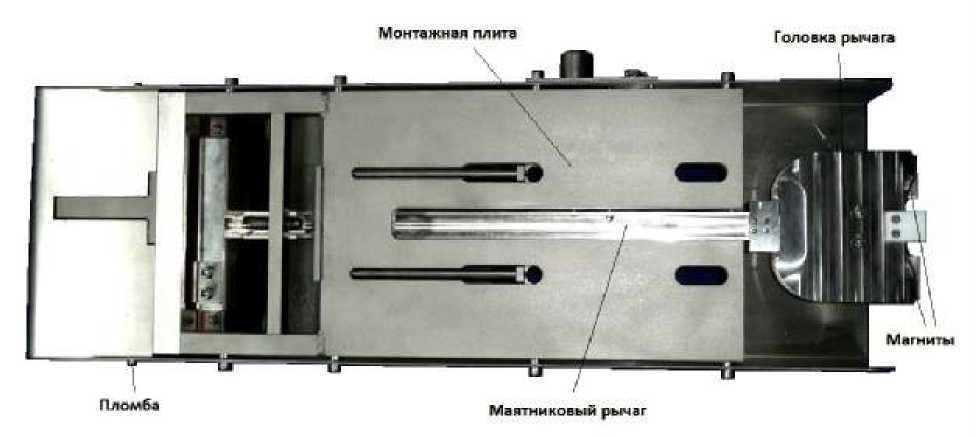

Внешний вид датчика маятникового PR 6470 для вихретоковых датчиков приведен на рисунке 1.
Маятниковый рычаг
Головка рычага I
1
Монтажная плита
-
и
I \ 1 1, 1
NldPHMTW
Рисунок 1 - Внешний вид датчиков маятниковых PR 6470
Датчик маятниковый PR 6470 для вихретоковых датчиков, в т.ч.: 1 экз.
- датчик вихретоковый PR 6423 (PR 6470 Тип 15) или
PR 6424 или PR 6425 (PR 6470 Тип 30 и PR 6470 Тип 60) 1 экз.
- преобразователь вихретокового сигнала CONOxx (модель по заказу) 1 экз. Паспорт 1 экз.
Инструкция по эксплуатации 1 экз.
Методика поверки 1 экз.
Наименование характеристики |
Значения характеристик по моделям | ||
Тип 15 |
Тип 30 |
Тип 60 | |
Абсолютный диапазон измерений перемещения, мм |
от 0 до 15 |
от 0 до 30 |
от 0 до 60 |
Диапазон измерений относительно точки нуля | |||
вала, мм |
±7,5 |
±15 |
±30 |
Пределы допускаемой погрешности измерений перемещения, мм |
±0,375 |
±0,75 |
±1,5 |
Номинальное значение чувствительности, В/мм |
1,067 |
0,533 |
0,267 |
Допускаемое отклонение чувствительности от номинального значения, % |
±5 | ||
Диапазон выходного напряжения, В |
от минус 2 до минус 18 | ||
Номинальное напряжение питания, В |
минус 24 | ||
Габаритные размеры, мм, не более: | |||
- длина |
365 |
365 |
630 |
- ширина |
113 |
113 |
195 |
- высота |
65 |
65 |
80 |
Масса, кг, не более |
4,0 |
4,0 |
12,0 |
Климатические условия применения: | |||
- диапазон рабочих температур, °С |
от минус 30 |
от минус 30 | |
до 200 |
до 300 |
