Сведения о средстве измерений: 74362-19 Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования

Номер по Госреестру СИ: 74362-19
74362-19 Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования
(6500 ATG)

Назначение средства измерений:
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG (далее - ИВК) предназначены для измерений и непрерывных преобразований абсолютной вибрации корпуса, относительной вибрации вала, линейных перемещений корпуса и вала относительно корпуса, частоты вращения вала, силы и напряжения постоянного тока, температуры, в унифицированный выходной сигнал постоянного тока, напряжения постоянного тока или в выходной цифровой сигнал для передачи по протоколам RS-485, Modbus.

сертификация программного обеспечения
Внешний вид. Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования
Рисунок № 1
Внешний вид. Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 18.03.2024
Номер записи -
ID в реестре СИ - 551801
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Epro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 958 дн.

Приказы РСТ, где упоминается данный тип СИ

№542 от 2019.03.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования (6500 ATG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Epro GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
40057-14
04.06.2019
Преобразователи вихретоковые, PR64xx/…
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
2 года
40192-08
01.01.2014
Системы контроля машинного оборудования, MMS 6000
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
53820-13
18.06.2018
Системы цифровой противоразгонной защиты, CSI 6300 SIS
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58472-14
15.09.2019
Датчики маятниковые для вихретоковых датчиков, PR 6470
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
2 года
58506-14
25.09.2019
Датчики перемещения вихретоковые, MMG 1070
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
58542-14
25.09.2019
Преобразователи линейного перемещения, PR 9350
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
58543-14
25.09.2019
Преобразователи линейного перемещения с корпусом, K20315
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
74362-19
18.03.2024
Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования, 6500 ATG
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
77257-20
30.01.2025
Датчики вихретоковые с конверторами сигнала, PR642X (датчики) CON0X1 (конверторы)
Фирма "Epro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Кто поверяет Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования (6500 ATG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • Нет модификации
  • 7 0 7 0 7 0 7
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • 1 0 0 0 0 0 0

    Стоимость поверки Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования (6500 ATG)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) ИВК подразделяется на встроенное программное обеспечение (далее - ВПО) и внешнее ПО.

    ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей ИВК в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

    Метрологические характеристики модулей нормированы с учетом ВПО.

    К внешнему программному обеспечению, относится ПО «Machine Studio», которое позволяет выполнять следующие задачи:

    -     выполнять конфигурирование и настройку параметров ИВК (выбор количества

    используемых измерительных каналов, диапазонов измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя);

    -     обрабатывать результаты измерений, с последующим хранением данных на ПК;

    -     создавать базы данных оборудования и технологических процессов и хранить в

    них собранные данные;

    -     создавать отчеты на основе полученных данных и проведенного анализа.

    Внешнее ПО не предоставляет доступ к внутренним программным кодам измерительных модулей и не позволяет вносить изменения в ВПО.

    Для защиты накопленной и текущей информации, конфигурационных параметров ИВК от несанкционированного доступа предусмотрены меры технического и организационного характера: физический (пломбирование и/или запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию ИВК) и программный контроль доступа по паролю с регистрацией в журнале событий.

    Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой ИВК и процессом измерений.

    Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Встроенное программное обеспечение модуля A6500-UM

    Идентификационное наименование ПО

    A6500-UM

    Номер версии (идентификационный номер) ПО

    не ниже 2.0.0.100

    Цифровой идентификатор ПО

    -

    Встроенное программное обеспечение модуля А6500-ТР

    Идентификационное наименование ПО

    А6500-ТР

    Номер версии (идентификационный номер) ПО

    не ниже 2.0.0.95

    Цифровой идентификатор ПО

    -

    Внешнее программное обеспечение

    Идентификационное наименование ПО

    Machine Studio

    Номер версии (идентификационный номер) ПО

    не ниже 2.01.12

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.

    Лист № 7 Всего листов 8

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний

    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

    Техническая документация «epro GmbH», Германия

    Поверка

    Поверка

    осуществляется по документу МП 204/3-14-2018 «Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG. Методика поверки», утвержденному ФГУП «ВНИИМС» 8 ноября 2018 года.

    Основные средства поверки:

    Генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07); калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (рег. № 52489-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) на корпус ИВК.


    Изготовитель


    «epro GmbH», Германия
    Адрес: Jobkesweg, 3, D 48599, Gronau, Германия
    Телефон: +492562709142
    Факс: +49285681077

    Заявитель


    Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
    ИНН 7705130530
    Адрес: 115054, г. Москва, ул. Дубининская, дом 53, стр. 5
    Телефон: +7 (495) 995-95-59
    Факс: +7 (495) 424-88-50

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип работы ИВК основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).

    ИВК имеют модульную конструкцию и состоят из модуля связи А6500-СС, релейного модуля A6500-RC, универсального измерительного модуля A6500-UM и модуля измерения температурных процессов А6500-ТР, объединенных в единую системную корзину модификаций A6500-SR, A6500-RR или A6500-FR.

    ИВК выпускаются в нескольких модификациях, различающихся количеством устанавливаемых в системную корзину модулей и габаритными размерами:

    • - в модификацию A6500-SR могут быть установлены: один или два модуля А6500-СС, один модуль А6500^С и до 11 модулей А6500-ПМ и/или А6500-ТР;

    • - в модификацию A6500-RR могут быть установлены: один или два модуля А6500-СС, один или два модуля А6500-ИС и до 9 модулей А6500-ПМ и/или А6500-ТР;

    • - в модификацию A6500-FR могут быть установлены: один модуль А6500-СС, один модуль А6500-ИС и до 6 модулей А6500-ПМ и/или А6500-ТР.

    Универсальный измерительный модуль А6500-ПМ предназначен для подключения датчиков вибрации со встроенной и внешней электроникой, сейсмометрических датчиков, вихретоковых датчиков, датчиков Холла и датчиков частоты вращения. Модуль предназначен для измерений параметров относительной и абсолютной вибрации валов, эксцентриситета ротора, вибраций корпусов подшипников и других частей движущихся машин и механизмов, для измерений осевого сдвига, относительных и абсолютных смещении деталей, узлов и агрегатов, частоты вращения роторов.

    Модуль имеет 2 входа для подключения датчиков вибрации различного типа, датчиков относительного перемещения (смещения) вихретокового типа и датчиков оборотов/фазы индукционного типа или Холла, 5 цифровых входов, 6 цифровых выходов, 2 унифицированных выхода постоянного тока от 0 до 20 мА или от 4 до 20 мА и 2 буферизированных выхода по напряжению.

    В составе ИВК может использоваться одноканальный внешний модуль А6500-ЬС для подключения индуктивных полумостовых датчиков или LVDT (PR 9350/xx, K20315/xx, PR 9314/41) датчиков, который питает датчики напряжением возбуждения и преобразует сигнал датчиков, пропорциональный перемещению, в диапазон выходного напряжения. Модуль А6500-ЬС работает совместно с модулем А6500-ПМ.

    Модуль измерений температурных процессов А6500-ТР предназначен для измерений температуры, силы постоянного тока и напряжения постоянного тока. К модулю могут быть подключены датчики температуры (термопреобразователи сопротивления (ТС) и преобразователи термоэлектрические (ТП)) и датчики температуры со встроенными измерительными преобразователями с аналоговыми выходными сигналами.

    Модуль А6500-ТР имеет 8 входных контактов для подключения различных типов температурных датчиков (термопреобразователей сопротивления (2-х, 3-х, 4-х проводная схема подключения) или преобразователей термоэлектрических), 2 цифровых входа, 6 цифровых выходов и 4 унифицированных выхода силы постоянного тока от 0 до 20 мА или от 4 до 20 мА и напряжения постоянного тока от 0 до 1 В или от 0 до 10 В.

    Модуль связи А6500-СС предназначен для связи 6500 ATG с персональным компьютером (далее - ПК).

    Релейный модуль A6500-RC предназначен для воспроизведения сигналов срабатывания пороговых сигналов от запрограммированных ранее уставок.

    Общий вид комплексов измерительно-вычислительных виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG представлен на рисунке 1. Общий вид задней панели ИВК, места нанесения знака утверждения типа и знака поверки представлены на рисунке 2.

    Место пломбирования

    Внешний вид. Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования (6500 ATG), http://oei-analitika.ru

    Рисунок 1 - Общий вид комплексов измерительно-вычислительных виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG

    **

    --

    • •»

    ; да

    • • в***"

    • • •

    о

    w 3?

    в»

    Внешний вид. Комплексы измерительно-вычислительные виброзащиты, мониторинга и вибродиагностики динамического оборудования (6500 ATG), http://oei-analitika.ru

    Место нанесения знака утверждения типа и знака поверки

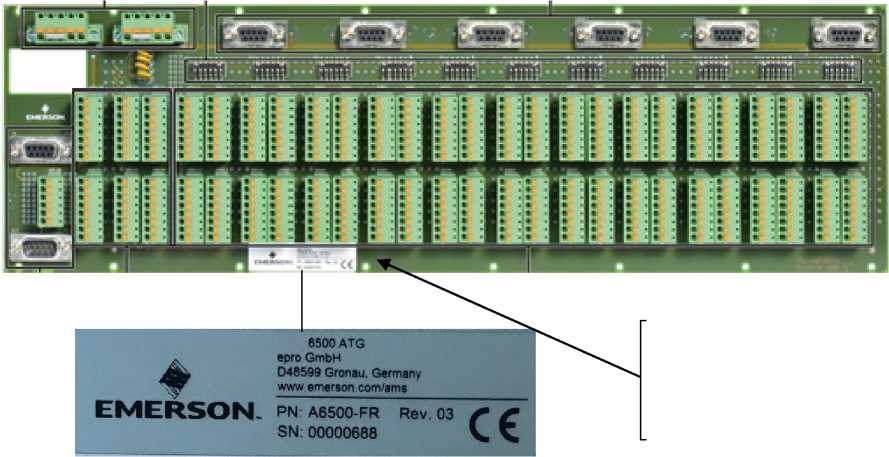

    Рисунок 2 - Общий вид задней панели ИВК, места нанесения знака утверждения типа и знака поверки


    Таблица 5 -

    Наименование

    Количество

    Комплекс измерительно-вычислительный виброзащиты, мониторинга и вибродиагностики динамического оборудования 6500 ATG

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Паспорт

    1 экз.

    Методика поверки МП 204/3-14-2018

    1 экз.


    Таблица 2 - Метрологические характеристики модуля A6500-UM

    Наименование характеристики

    Значение

    Диапазоны измерений параметров вибрации(1):

    • - виброускорение при коэффициенте преобразования (далее - КП) равном 10 мВ/(м^с-2), м/с2

    • - виброскорость при КП равном 3,94 мВ/(мм^с-1), мм/с

    • - виброперемещение при КП равном 3,94 мВ/мкм, мкм

    от 0,01 до 400 от 0,1 до 1015 от 0,1 до 1269

    Диапазон измерений относительного перемещения (смещения), мкм:

    - при КП равном 0,67 мВ/мкм

    от 1 до 24000

    Диапазоны изменения коэффициента преобразования:

    • - для измерений виброускорения, мВ/(м^с-2)

    • - для измерений виброскорости, мВ/(мм^с-1)

    • - для измерений виброперемещения и относительного перемещения (смещения), мВ/мкм

    от 0,01 до 500

    от 0,01 до 500

    от 0,01 до 50

    Диапазон входного напряжения переменного тока при измерении параметров вибрации(1), В

    от 0 до 14

    Диапазоны рабочих частот(1), Гц

    от 0,2 до 18750

    от 0,01 до 2000

    Диапазон входного напряжения постоянного тока при измерении относительного перемещения (смещения) с использованием модуля A6500-LC, В

    от 1 до 23

    Диапазон выходного напряжения постоянного тока модуля A6500-LC, В

    от 3,9 до 16,1

    Диапазон измерения частоты вращения, об/мин

    от 5 до 240 000

    Пределы допускаемой основной приведенной погрешности измерений параметров вибрации, % от диапазона измерений

    ±1

    Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (смещения), % от диапазона измерений

    ±1

    Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

    ±(0,5+N(2X0,001)

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Пределы допускаемой дополнительной приведенной погрешности измерений относительного перемещения (смещения) при использовании модуля A6500-LC, % от диапазона измерений

    ±2

    Пределы допускаемой дополнительной приведенной погрешности измерений параметров вибрации, относительного перемещения (смещения) и частоты вращения, вызванной отклонением температуры окружающей среды от нормальных условий измерений, % от диапазона измерений

    ±0,5

    Примечания:

    • (1) Диапазоны зависят от типа подключаемого датчика и настроек измерительного канала;

    • (2) N - измеренное значение частоты вращения, об/мин.

    Таблица 3 - Метрологические характеристики модуля А6500-ТР

    Наименование характеристики

    Значение

    Диапазоны измерений температуры в зависимости от типа НСХ ТС, оС:

    • - для Pt100 (а=0,003850 °С-1)

    • - для Ni100 (а=0,006180 °С-1)

    • - для Ni120 (а=0,00672 °С-1)

    • - для Cu10 (а=0,004270 °С-1)

    от -200 до +850 от -60 до +180 от -80 до +260 от -200 до +260

    Диапазоны измерений температуры в зависимости от типа НСХ ТП, оС:

    • - для типа «K»

    • - для типа «J»

    • - для типа «N»

    • - для типа «T»

    • - для типа «Е»

    от -270 до +1372 от -210 до +1200 от -270 до +1300 от -270 до +400 от -270 до +1000

    Диапазоны измерений силы постоянного тока, мА

    от 0 до 20

    от 4 до 20

    Диапазоны измерений напряжения постоянного тока, В

    от 0 до 10

    от 0 до 1

    Диапазоны выходных аналоговых сигналов, мА

    от 0 до 20 от 4 до 20

    Пределы допускаемой основной абсолютной погрешности аналогоцифрового преобразования (АЦП) при измерении температуры, °С(1)

    ±1,0(3)

    Пределы допускаемой основной приведённой погрешности аналогоцифрового преобразования (АЦП) при измерении силы и напряжения постоянного тока, % от диапазона измерений (1)

    ±1,0

    Пределы допускаемой основной приведенной погрешности цифро-аналогового преобразования (ЦАП)(2), % от диапазона измерений выходных аналоговых сигналов

    ±1,0

    Пределы допускаемой дополнительной абсолютной погрешности измерений температуры АЦП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне от -20 до +70 °С, °С

    ±1,0

    Пределы допускаемой дополнительной приведенной погрешности измерений силы и напряжения постоянного тока АЦП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне от -20 до +70 °С, % от диапазона измерений

    ±0,5

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Пределы допускаемой дополнительной приведенной погрешности измерений ЦАП при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.) в диапазоне от -20 до +70 °С, % от диапазона выходных сигналов

    ±1,0

    Примечания:

    • (1) Основная погрешность аналогового выхода ИВК равна сумме погрешностей АЦП и ЦАП;

    • (2) Основная погрешность ИВК при считывании результатов измерений с монитора ПК с помощью специализированного ПО или с помощью коммуникатора через цифровой канал связи равна погрешности АЦП;

    • (3) Для всех ИВК сигналов преобразователей термоэлектрических пределы допускаемой основной абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая, которая определяется по формуле:

    DКОМП = ±^(DАЦП ) + (DВНЕШН.ТС ) , Где:

    • - ДВнешн. тс - отклонение от НСХ используемого внешнего термопреобразователя сопротивления;

    • - ДАцп - основная абсолютная погрешность АЦП при измерении температуры.

    Таблица 4 - Общие технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания (пост. ток), В

    от 19 до 32

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -20 до +70

    Габаритные размеры (длина х высота х ширина), мм, не более: - корзина A6500-SR/RR

    483 х 133 х 239

    - корзина A6500-FR

    278 х 267 х 239

    - модуль A6500-UM

    160 х 129 х 30

    - модуль A6500-TP

    160 х 129 х 30

    - модуль A6500-RC

    160 х 129 х 60

    - модуль A6500-CC

    160 х 129 х 20

    Масса, кг, не более:

    - корзина A6500-SR/RR (с модулями)

    13,5

    - корзина A6500-FR (с модулями)

    11,5

    - модуль A6500-UM

    0,35

    - модуль A6500-TP

    0,35

    - модуль A6500-RC

    0,35

    - модуль A6500-CC

    0,35

    Средний срок службы, лет

    20


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
