Расходомер состоит из преобразователя давления измерительного Deltabar M/S моделей PMD55/PMD75,PMD70 и сужающего устройства (далее СУ) или осредняющей напорной трубки (далее ОНТ).

Принцип измерений основан на создании перепада давления в потоке на входе и выходе СУ или ОНТ, измерении его датчиком перепада давления и преобразования значения перепада давления в значение расхода, которое может также отображаться на ЖК дисплее датчика перепада давления. Значение расхода прямо пропорционально квадратному корню из измеренной разности давлений.

ОНТ имеют обозначение DP6** и представляют собой погружную конструкцию, устанавливаемую в трубопровод или короб прямоугольного сечения фронтальной частью навстречу потоку и имеют следующие конструктивные исполнения: DP61D - монтажная длина 34. .143 мм, сечение в виде ромба с диагоналями 11 и 12 мм; DP62D - монтажная длина 96.4463 мм, сечение в виде ромба с диагоналями 23 и 25,4 мм; DP63D - монтажная длина 276.4454 мм, сечение в виде ромба с диагоналями 36 и 42 мм; DP69D - исполнения, конструктивно выходящие за рамки прочих модификаций DP6**.

СУ имеют обозначения DO6****, DV6**, DN6**. Принцип действия СУ основан на создании разности давления в трубопроводе до и после СУ.

СУ моделей DO6**** изготавливаются в соответствии с ГОСТ 8.586.2-2005 и имеют следующие модификации:

DO61W** - бескамерные диафрагмы в комплекте с монтажными фланцами (фланцевый отбор давления);

DO62C** - бескамерные диафрагмы, выполненные из цельной цилиндрической заготовки толщины 25, 40 или 65 мм для межфланцевого монтажа (угловой отбор давления);

DO63C** - камерные диафрагмы с угловыми отборами давления, толщина 65 мм; DO64P** - бескамерные диафрагмы толщины от 3 до 10 мм для межфланцевого монтажа; DO65F** - камерные диафрагмы с угловыми отборами давления в комплекте с прямыми участками и фланцевыми подключениями к измерительному трубопроводу;

DO69S - исполнения, конструктивно выходящие за рамки прочих модификаций DO6****.

СУ моделей DN6** изготавливаются в соответствии с ГОСТ 8.586.3-2005 (п.5.3.1 - для Re<1000 и в>0,5) и имеют следующие модификации: DN61S - сопла Вентури;

DN62S - эллипсные сопла и сопла ИСА 1932.

СУ моделей DV61S (трубы Вентури) изготавливаются в соответствии с ГОСТ 8.586.4-2005.

Преобразователь обеспечивает измерение разности давления на ОНТ или СУ, пересчет в единицы объемного расхода при заданных значениях температуры и давления среды, и передачу выходного сигнала, соответствующего измеренному расходу, в формате аналогового 4.20 мА или цифрового сигнала HART, Profibus PA или Foundation Fieldbus. Преобразователи давления измерительные могут быть оснащены встроенным жидкокристаллическим дисплеем для отображения измеренных параметров, аварийных и диагностических сообщений.

Расходомер Deltatop может комплектоваться как одним, так и двумя преобразователями. Два преобразователя давления, настроенные на разные измерительные диапазоны, позволяют увеличить динамический диапазон расхода. При этом верхний предел диапазона первого преобразователя соответствует нижнему пределу диапазона второго преобразователя, а вычисление расхода может осуществляться дополнительным измерительно-вычислительным комплексом (например, RMS/RMC 621).

Для контроля изменения плотности газа или пара, расходомер может комплектоваться дополнительным преобразователем абсолютного давления ("Преобразователи давления измерительные Cerabar T/M/S"), термометром сопротивления ("Термопреобразователи сопротивления платиновые серий TR,TST"), которые устанавливаются на измерительный трубопровод, а также измерительно-вычислительным комплексом ("Комплексы измерительно-вычислительные RMS 621, RMC 621, RMM 621") для вычисления объемного и массового расхода, скомпенсированного по плотности.

Расходомеры Deltatop могут дополнительно комплектоваться вспомогательной арматурой (импульсные трубки, отсечные клапаны, вентильные блоки, сифоны, овальные фланцы) с целью удобства монтажа и обслуживания. Расходомеры, предназначенные для измерения расхода пара, дополнительно комплектуются конденсационными камерами, предназначенными для поддержания постоянства и равенства уровней конденсата в импульсных линиях, соединяющих СУ или ОНТ с преобразователем давления измерительным Deltabar M/S. Для уменьшения длины прямых участков перед расходомером, он может укомплектовываться выпрямителем потока, устанавливаемым на измерительный трубопровод.

Внешний вид расходомеров Deltatop, ОНТ и СУ, а также варианты монтажа приведены на рисунках 1, 2 и 3.

Рис.1 Внешний вид расходомеров Deltatop.

ОНТ модели DP63D

СУ модели DO63C

СУ модели DV61S

СУ модели DN61S

СУ модели DN62S

А

Рис.2 Типы СУ и ОНТ.

Г

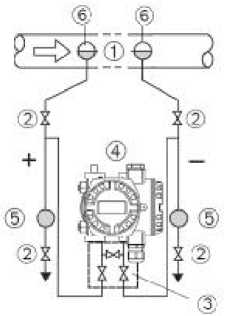

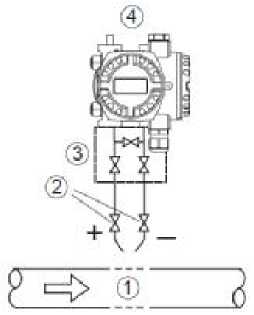

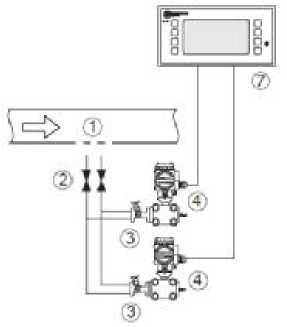

Схема монтажа расходомера Deltatop для измерений расхода жидкостей, газа, пара и монтаж с двумя датчиками.

• 1 - СУ или ОНТ

• 2 - отсечной клапан

• 3 - манифольд

• 4 - измерительный преобразователь перепада давления

• 5 - сепаратор

• 6 - конденсационная камера

• 7 - комплекс измерительно-вычислительный

Рис.3 Варианты монтажа расходомеров Deltatop.

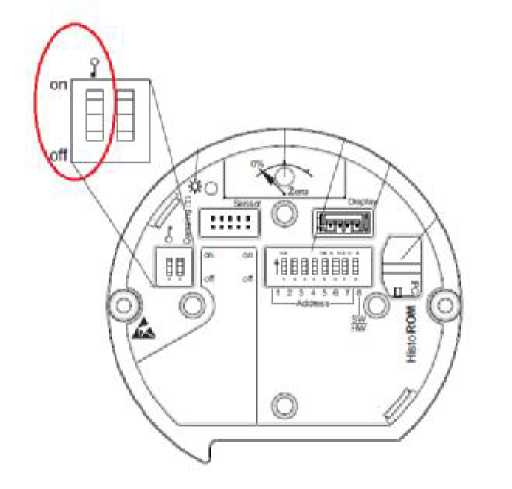

На рисунке 4 изображен переключатель для защиты от несанкционированного доступа к настройкам.

Рис.4 Переключатель для защиты от несанкционированного доступа к настройкам преобразователя давления Deltabar (для учетных операций заклеивается маркой поверителя).

Таблица 2

Продолжение таблицы 2

- в зависимости от числа Re и в-
