Номер по Госреестру СИ: 41030-09
41030-09 Плотномеры вибрационные
(Liquiphant М Density)
Назначение средства измерений:
Плотномеры вибрационные Liquiphant М Density (далее плотномеры) предназначены для измерений плотности жидкости в трубопроводе или в резервуаре.
Внешний вид.
Плотномеры вибрационные
Рисунок № 1
Внешний вид.
Плотномеры вибрационные
Рисунок № 2
Внешний вид.
Плотномеры вибрационные
Рисунок № 3
Внешний вид.
Плотномеры вибрационные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.08.2019
Номер записи - 128876
ID в реестре СИ - 351276
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
50H08-E104/0, 50H08-DWJ8/0, 50H08-DCM9/0, 50H08-CN47/0, 50H08-CN31/0, 50H08-CEL9/0, 50H08-C6A8/0, 50H04-C0K4/0, 50H04-AV54/0, 50H04-AML0/0, 50H04-AM60/0, 50H04-A9V0/0, 50H04-93V0/0, 50H04-8J29/0, 50H02-86J4/0, 50H02-7UP7/0, 50H02-7LC7/0, 50H02-7793/0, 50H02-2W84/160,
Производитель
Изготовитель - Фирма "Endress+Hauser GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 570
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 768 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2021.05.12 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Плотномеры вибрационные Liquiphant М Density
№2717 от 2018.12.21 О переоформлении свидетельства об утверждении типа средства измерений № 35819 "Плотномеры вибрационные Liquiphant М Density" и внесении изменений в описание типа
№681 от 2019.04.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№1865 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№52 от 2020.01.22 О внесении изменений в описание типа СИ расходомеров-счетчиков ультразвуковых Геликон РУЛ
№931 от 2020.05.18 О внесении изменений в описания типа и о переоформлении свидетельтсв об утверждении типа стандартных образцов
Наличие аналогов СИ: Плотномеры вибрационные (Liquiphant М Density)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Endress+Hauser GmbH + Co. KG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14589-04 01.04.2009 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
14589-07 01.09.2012 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
15201-04 01.04.2009 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
15201-05 01.08.2010 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
15202-04 01.04.2009 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
16779-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
16780-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMC Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
16781-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
16782-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) 230 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
17574-07 01.10.2012 |
Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
17575-09 28.10.2019 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
17670-04 01.08.2009 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
17670-05 01.08.2010 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Prosonic S, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
17670-08 01.04.2013 |
Уровнемеры ультразвуковые, Prosonic, Prosonic M, Prosonic T, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
17670-13 05.03.2023 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
17671-04 01.08.2009 |
Уровнемеры емкостные, Multicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
17672-04 01.04.2009 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
17672-05 01.08.2010 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
17713-07 01.10.2012 |
Преобразователи давления измерительные, Cerabar Т Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
25495-03 01.09.2008 |
Преобразователи измерительные, iTemp Pt TMT 180 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
25496-03 01.09.2008 |
Термопреобразователи сопротивления платиновые, TST10 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
25576-03 01.09.2008 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
25576-07 01.08.2012 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
26238-03 01.01.2009 |
Термопреобразователи сопротивления платиновые взрывозащищенные, TST262, TST264, TST266 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
26239-03 01.01.2009 |
Термопреобразователи сопротивления платиновые, TR Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
26240-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP TMT 181, iTemp HART TMT 182, iTemp PA TMT 184, iTemp RTD TMT 187, iTemp TC TMT 188 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
26241-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP DIN rail TMT 121, iTemp HART DIN rail TMT 122, iTemp RTD DIN rail TMT 127, iTemp TC DIN rail TMT 128 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
26355-04 01.02.2009 |
Уровнемеры микроимпульсные, Levelflex M FMP 40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
26355-05 01.08.2010 |
Уровнемеры микроимпульсные, Levelflex M FMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
26355-09 01.08.2014 |
Уровнемеры микроимпульсные, Levelflex M Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
26389-04 01.03.2009 |
Преобразователи измерительные, iTemp HART TMT 162, iTemp FF TMT 165 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
27516-04 01.08.2009 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG 60/ QG / FHX40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
27516-09 23.07.2019 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
29674-05 01.08.2010 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
29675-05 01.08.2010 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
29675-08 01.08.2013 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36668-08 05.03.2023 |
Уровнемеры емкостные, Liquicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
37000-08 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
41030-09 22.08.2019 |
Плотномеры вибрационные, Liquiphant М Density Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
41560-09 28.10.2019 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
43650-10 28.04.2020 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
47249-11 19.07.2016 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
47249-16 28.06.2021 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
50000-12 01.06.2017 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года - при учетных операциях, 5 лет - при технологическом учете |
55965-13 18.12.2018 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
58001-14 23.07.2019 |
Расходомеры переменного перепада давления, Deltatop Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
66883-17 09.03.2022 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
69234-17 14.11.2022 |
Преобразователи давления измерительные, Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
69235-17 14.11.2022 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
17672-08 05.03.2023 |
Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Плотномеры вибрационные (Liquiphant М Density)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 11 | 1 | 10 | 0 | 5 | 1 | 4 | |||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 22 | 22 | 0 | 0 | 19 | 19 | 0 | ||
ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 60 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ в Липецкой области" (62) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 436 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ГАЗИЗМЕРЕНИЯ" (1834) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Плотномеры вибрационные (Liquiphant М Density)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Липецкий ЦСМ Липецкая область |
3690 | 5338 |
ФБУ Липецкий ЦСМ Липецкая область |
5288 | 5338 |
ФБУ Коми ЦСМ Республика Коми |
7036 | 5338 |
Программное обеспечение
Программное обеспечение (ПО) плотномеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики плотномера.
Идентификационные данные программного обеспечения плотномера представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
FML621 |
Liquiphant Density |
не ниже V01.yy.zz |
не отображается |
CRC CCITT 16 |
Лист № 3 Всего листов 5 Программное обеспечение плотномера от непреднамеренных и преднамеренных изменений имеет уровень защиты «С» согласно МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений-
- изложены в руководстве по эксплуатации для каждого типа плотномера.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам вибрационным Liquiphant М Density
-
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
-
2. Техническая документация фирмы
Поверка
Поверка осуществляется в соответствии с документом МП 41030-09 "ГСИ. Плотномеры вибрационные Liquiphant М Density. Методика поверки", утвержденным ФГУП "ВНИ-ИМС" в июле 2009 г.Основное поверочное оборудование:
- ареометр для нефти типа АН-3 ГОСТ 18481-81 с ценой деления 0,5 кг/м3; пре -делы измерений от 710.770, 770...830 и 830...890 кг/м3, погрешность ±0,07 %;
-
- нефрас С3-80/120;
-
- топливо реактивное РТ ГОСТ 10227-2013;
-
- топливо реактивное Т-6 ГОСТ 12308-89;
- термометр жидкостной стеклянный по ГОСТ 28498-90 с ценой деления 0,1 °С , погрешностью ±0,2 °С.
Изготовитель
Фирма Endress+Hauser GmbH+Co.KG, Германия.
Адрес: Haupstrasse 1, D-79689 Maulburg, Germany Тел.: +49 7622 28 0, факс: +49 7622 28 14 38 e-mail: info@pcm.endress.com
Заявитель
ООО "Эндресс+Хаузер" 117105, РФ, г. Москва, Варшавское шоссе, д. 35, стр. 1, 5 этаж.
Тел.: +7 (495) 783-2850; Факс: +7 (495) 783-2855;
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Плотномеры конструктивно состоят из датчика Liquiphant M и электронного преобразователя FML621.
Принцип измерений - вибрационный: частота колебаний чувствительного элемента датчика, погруженного в жидкость, функционально связана с плотностью жидкости.
В зависимости от применения датчики имеют несколько исполнений:
-
- FTL50 - стандартное, FTL50Н - гигиеническое;
-
- FTL51 с удлинительной трубкой, FTL51Н - гигиеническое; РТЬ5'1С - с антикоррозионным покрытием чувствительного элемента.
FML621 в зависимости от исполнения рассчитан для подключения от одного до пяти датчиков Liquiphant М, температуры и давления.
В зависимости от применения датчик может монтироваться на стенке резервуара, на трубопроводе или в выносной камере (байпасе). При необходимости выносная камера может поставляться в комплекте с плотномером.
Настройка плотномеров может осуществляться с панели управления электронного преобразователя или через интерфейс цифровой коммуникации (HART, RS232, RS485, Profibus-DP, Foundation Fieldbus, Ethernet).
Измерительная информация может передаваться в виде аналогового и/или импульсно-частотного сигнала в устройство индикации и регистрации и/или может быть считана с дисплея электронного преобразователя.
В плотномерах имеется возможность при введении пользователем в память электронного преобразователя таблиц зависимости плотности от температуры и/или таблиц зависимости концентрации от плотности, температуры при подключении датчика температуры:
-
- приведения измеренного значения плотности к нормальным условиям;
-
- вычисления концентрации двухкомпонентных жидкостей (например, водноспиртовых растворов, водных растворов кислот, щелочей и т.п.).
Плотномеры имеют функции самодиагностики и индикации неисправностей.
Плотномеры выпускаются в обычном или взрывозащищенном исполнениях 1ЕхёПСТб(Т5, Т4, Т3), 1ExiaIICT6(T5, Т4, Т3).

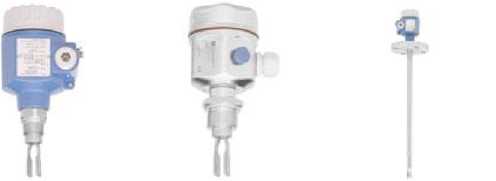

Внешний вид вибрационных плотномеров приведен на рисунке 1.
Преобразователь FML621
FTL50 FTL50H FTL51
FTL51C
FTL51H
Вибрационные датчики
Рисунок 1 - Внешний вид вибрационных плотномеров Liquiphant М Density.
Таблица 3
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
1. |
Электронный преобразователь |
FML621 |
1 |
В соответствии с заказом |
2. |
Вибрационные датчики Liquiphant M: |
FTL50 FTL50Н FTL51 FTL5m FTI.5I(' |
В соответствии с заказом |
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
3. |
Вспомогательные принадлежности:
|
52010285 52024216 52018763 RXU10-A1 FML621A-AA 52010132 FML621A-xx 52011880 - 52011883, 52003663 - 52003670 52003978 - 52003981, 52011888 - 52011891 918158-0000, 918143-0000, 918144-0000 52002041, 52011899 52001047, 52006909, G 1 52001051, 52011896, 52001221, 52011898, G% 52001052, 52011897 |
В соответствии с заказом | |
4. |
Компакт-диск с сервисной программой FieldCare |
1 | ||
5. |
Руководство по эксплуатации |
1 |
Для соответствующего исполнения | |
6. |
Паспорт |
1 |
Для соответствующего исполнения | |
7. |
Методика поверки |
1 |
На партию |
Знак утверждения типа наносится на корпус плотномера и/или титульные листы руководства по эксплуатации и паспорта плотномера.
