Наименование

Обозначение

Кол-во

Примечание

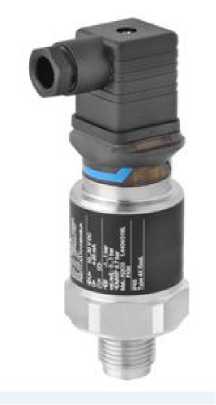

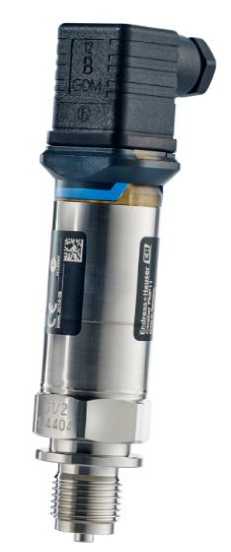

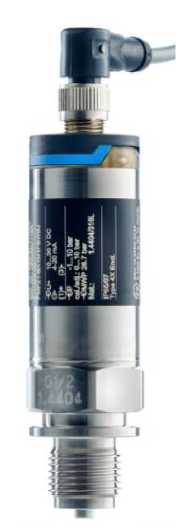

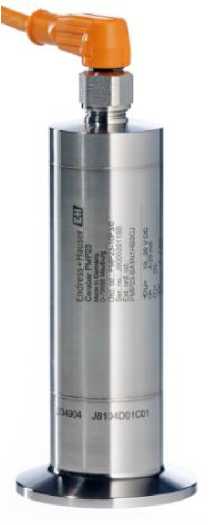

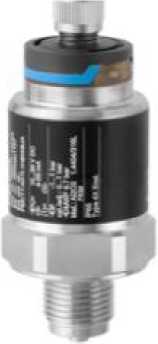

Преобразователь давления измерительный

Cerabar PMP11, Cerabar PMP21,

Cerabar PMP23, Cerabar PMC11,

Cerabar PMC21

1 шт.

В соответствии

с заказом

Руководство по эксплуатации на бумажном носителе

1 экз.

Для соответствующего преобразователя

Руководство по эксплуатации на компакт-диске

1 шт.

Для соответствующего преобразователя

Методика поверки

МП 207.2-015-2017

1 экз.

Паспорт

1 экз.

Комплект монтажных принадлежностей:

- приварные штуцеры;

71041381, 71041383, 52002643,

52010172, 52005082, 52005087,

52010171, 52005272, 52001051, 52011896, 214880-0002,

52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996,

В соответствии

52023997, 52023999, 52023998,

52026997, 52023994, 52023995,

52026999, 52024001, 52024002;

с заказом

- уплотнительные кольца;

52009800, 71286350;

- электрические коннекторы.

71280307, 71280349, 52010285,

71114212, 52006263.

Наименование характеристики

Значение характеристики

Диапазоны измерений модели Cerabar PMP11, МПа⁽¹⁾: - избыточного давления

от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4

Диапазоны измерений модели Cerabar PMP21, МПа: - избыточного давления

от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4

от -0,1 до 1 от -0,1 до 4 от -0,1 до 10 от -0,1 до 40

- абсолютного давления

от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 40

Диапазоны измерений модели Cerabar PMP23, МПа: - избыточного давления

от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4

от -0,1 до 1 от -0,1 до 4

- абсолютного давления

от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4

Диапазоны измерений модели Cerabar PMC11, МПа:

- избыточного давления

от -0,01 до 0,01 от -0,025 до 0,025

от -0,04 до 0,04 от -0,1 до 0,1 от -0,1 до 0,2 от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4

Диапазоны измерений модели Cerabar PMC21, МПа:

- избыточного давления

от -0,01 до 0,01 от -0,025 до 0,025

от -0,04 до 0,04

от -0,1 до 0,1

от -0,1 до 0,2

от -0,1 до 0,4 от -0,1 до 1 от -0,1 до 4

- абсолютного давления

от 0 до 0,01 от 0 до 0,025 от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4

Пределы до₍₂п₎₍₃у₎скаемой основной приведенной погрешности измерений⁽²⁾⁽³⁾, % от диапазона измерений:

• - для моделей Cerabar PMP11, Cerabar PMC11

• - для моделей Cerabar PMP21, Cerabar PMP23, Cerabar PMC21

±0,5

±0,3

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % диапазона измерений

±0,25; ±0,4; ±0,5;

Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением преобразователя от рабочего положения св. 5° до 90° включ., кПа:

• - Cerabar PMP11, Cerabar PMP21, Cerabar PMP23 для всех диапазонов измерения:

• - Cerabar PMC11, Cerabar PMC21 для диапазонов измерения <100 кПа:

• - Cerabar PMC11, Cerabar PMC21 для диапазонов измерения >100 кПа:

±0,4

±0,03

±0,3

Диапазон рабочих температур окружающей среды, °С

от -50 до +85

Относительная влажность окружающей среды, %:

• - для моделей Cerabar PMP11, Cerabar PMC11, Cerabar PMP21, Cerabar PMC21

• - для модели Cerabar PMP23

от 4 до 95

от 4 до 100

Выходные сигналы:

• - аналоговый, мА

• - аналоговый, В

• - цифровой

от 4 до 20 (от 20 до 4) от 0 до 10

IO-Link

Степень защиты, обеспечиваемые оболочками

IP65/66/67/68/69

Напряжение питания постоянного тока, В

от 10 до 30

Габаритные размеры преобразователей, мм, не более

• - Cerabar PMP11, Cerabar PMP21

• - Cerabar PMP23

• - Cerabar PMC11, Cerabar PMC21

55x55x153

84x84x153

55x55x133

Масса преобразователя в зависимости от модели, не более, кг: - Cerabar PMP11, Cerabar PMP21

1,8

- Cerabar PMP23

1,9

- Cerabar PMC11, Cerabar PMC21

1,8

Средний срок службы, не менее, лет

20

Среднее время наработки на отказ, ч, не менее

175200

Маркировка взрывозащиты (для моделей Cerabar PMP21, Cerabar PMP23, Cerabar PMC21)

Ga/Gb Ex ia IIC T4 X

Примечания:

• 1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, кПа)

• 2) Пределы допускаемой основной приведенной погрешности измерений приводятся в

паспорте на преобразователь.
