Номер по Госреестру СИ: 17575-09
17575-09 Преобразователи измерительные давления и уровня
(Waterpilot)
Назначение средства измерений:
Преобразователи измерительные давления и уровня Waterpilot предназначены для непрерывного преобразования значения измеряемого параметра - давления воды в унифицированный аналоговый сигнал 4.. .20 мА или частотно-модулированный сигнал HART и вычисления уровня.
Внешний вид.
Преобразователи измерительные давления и уровня
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.10.2019
Номер записи - 95324
ID в реестре СИ - 317724
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных
Наличие периодической поверки - Да
Модификации СИ
FMX167-A2ABD1A7, FMX167-A1DME2A5, FMX167-A1BMD1B3, FMX167-A1BBE1B3, FMX167-A1BBB1B7, FMX167-A1AME1C7, FMX167-A1AME1C3, FMX167-A1AMD2A5, FMX167-A1AMD1A3, FMX167-A1AMB1B5, FMX167-A1AMA1C3, FMX167-A1ABH2I7, FMX167-A1ABE1B7, FMX167-A1ABE1A7, FMX167-A1ABD1B7, FMX167-A1ABB1B7, FMX167, FMX 21 Waterpilot, FMX 21,
Производитель
Изготовитель - Фирма "Endress+Hauser GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 1424
Выдано извещений - 6
Кол-во периодических поверок - 87
Кол-во средств измерений - 169
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 6659 дн.
Приказы РСТ, где упоминается данный тип СИ
№1725 от 2014.10.27 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 24112-02 - 15929-97)
№2008 от 2019.08.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№1480 от 2020.09.03 О внесении изменений в описание типа СИ Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ
№1539 от 2022.06.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№801 от 2018.04.25 О переоформлении свидетельства об утверждении типа средства измерений № 36497 "Преобразователи измерительные давления и уровня Waterpilot"
Наличие аналогов СИ: Преобразователи измерительные давления и уровня (Waterpilot)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
17575-09 Преобразователи измерительные давления и уровня (Waterpilot) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-04 01.04.2009 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
14589-07 01.09.2012 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15201-04 01.04.2009 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15201-05 01.08.2010 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15202-04 01.04.2009 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
16779-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16780-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMC Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16781-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16782-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) 230 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17574-07 01.10.2012 |
Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17575-09 28.10.2019 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
17670-04 01.08.2009 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17670-05 01.08.2010 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Prosonic S, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17670-08 01.04.2013 |
Уровнемеры ультразвуковые, Prosonic, Prosonic M, Prosonic T, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
17670-13 05.03.2023 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
17671-04 01.08.2009 |
Уровнемеры емкостные, Multicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17672-04 01.04.2009 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17672-05 01.08.2010 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17713-07 01.10.2012 |
Преобразователи давления измерительные, Cerabar Т Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25495-03 01.09.2008 |
Преобразователи измерительные, iTemp Pt TMT 180 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25496-03 01.09.2008 |
Термопреобразователи сопротивления платиновые, TST10 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25576-03 01.09.2008 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
25576-07 01.08.2012 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
26238-03 01.01.2009 |
Термопреобразователи сопротивления платиновые взрывозащищенные, TST262, TST264, TST266 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26239-03 01.01.2009 |
Термопреобразователи сопротивления платиновые, TR Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26240-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP TMT 181, iTemp HART TMT 182, iTemp PA TMT 184, iTemp RTD TMT 187, iTemp TC TMT 188 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26241-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP DIN rail TMT 121, iTemp HART DIN rail TMT 122, iTemp RTD DIN rail TMT 127, iTemp TC DIN rail TMT 128 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26355-04 01.02.2009 |
Уровнемеры микроимпульсные, Levelflex M FMP 40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26355-05 01.08.2010 |
Уровнемеры микроимпульсные, Levelflex M FMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26355-09 01.08.2014 |
Уровнемеры микроимпульсные, Levelflex M Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26389-04 01.03.2009 |
Преобразователи измерительные, iTemp HART TMT 162, iTemp FF TMT 165 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
27516-04 01.08.2009 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG 60/ QG / FHX40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
27516-09 23.07.2019 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29674-05 01.08.2010 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
29675-05 01.08.2010 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
29675-08 01.08.2013 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36668-08 05.03.2023 |
Уровнемеры емкостные, Liquicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
37000-08 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41030-09 22.08.2019 |
Плотномеры вибрационные, Liquiphant М Density Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41560-09 28.10.2019 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 28.04.2020 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
47249-11 19.07.2016 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47249-16 28.06.2021 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
50000-12 01.06.2017 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года - при учетных операциях, 5 лет - при технологическом учете |
|
55965-13 18.12.2018 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
58001-14 23.07.2019 |
Расходомеры переменного перепада давления, Deltatop Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
66883-17 09.03.2022 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
69234-17 14.11.2022 |
Преобразователи давления измерительные, Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
69235-17 14.11.2022 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17672-08 05.03.2023 |
Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Бесплатный
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 54 | 54 | 0 | 0 | 54 | 54 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| АО "МОСВОДОКАНАЛ" (1614) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 5 | 0 | 5 | 1 | 5 | 0 | 5 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 338 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО "АСУ ПРО" (RA.RU.310446) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "УРАЛКАЛИЙ-РЕМОНТ" (РОСС RU.0001.310273) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ЗАО "НПО "ЦМА" (RA.RU.310497) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Центр Автоматизации и Измерений" | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Пермское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310340) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Кама-Автоматика" (RA.RU.311427) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 40 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 500 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 202 | 202 | 0 | 0 | 54 | 54 | 0 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2280 | 3232 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2300 | 3232 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
8460 | 3232 |
|
ФБУ Пензенский ЦСМ Пензенская область |
3762 | 3232 |
|
ФБУ Пермский ЦСМ Пермский край |
1573 | 3232 |
Программное обеспечение
Программное обеспечение (ПО) преобразователей FMX167 отсутствует.
Программное обеспечение (ПО) преобразователей FMX21 состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software - метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами. Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен.
Номер версии ПО имеет структуру X.Y.Z, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики прибора.
Наименование ПО отображается в меню прибора (как неактивное, не подлежащее изменению): Menu -> Diagnosis -> Instrument info -> Firmware version
Контрольная сумма не доступна для отображения в меню.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
ПО для преобразователей измерительных Waterpilot |
Waterpilot2x |
01.0y.zz |
0x0EFF |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора методом наклейки и техническую документацию фирмы типографским методом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления и уровня Waterpilot
-
1.Публикация МЭК 60770 «Методы выражения характеристик измерительных преобразователей промышленного применения».
-
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3. Техническая документация фирмы «Endress+Hauser GmbH+Co.KG», Германия.
Поверка
Поверкаосуществляется в соответствии c документом МП 17575-09 «Преобразователи давления и уровня измерительные Cerabar, Deltabar и Waterpilot производства фирмы «Endress+Hauser GmbH+Co.KG», Германия», утверждённым ГЦИ СИ ФГУП «ВНИИМС » 16.09.2009.
Основное поверочное оборудование:
- грузопоршневые манометры МПА-15, МП -2,5, МП -6, МП -60, МП -600 1 и 2 разряда ;
- задатчики давления Воздух-1600, Воздух-2,5, Воздух-6,3.
Изготовитель
Фирма: Endress+Hauser GmbH + Co.KG, Германия.
Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany
Заявитель
ООО "Эндресс+Хаузер"
117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
В преобразователях Waterpilot реализован емкостной принцип измерения давления. Гидростатическое давление водяного столба воздействует на керамическую измерительную мембрану, деформация которой вызывает изменение емкости на входе электронной схемы. Электронная схема формирует выходной унифицированный аналоговый токовый сигнал 4...20 мА либо частотно-модулированный сигнал HART. Прибор может измерять абсолютное или избыточное давление, которые затем пересчитываются в уровень водяного столба.
Преобразователь состоит из: измерительного преобразователя давления и вторичного преобразователя (модели FMX21 и FMX167, различающихся электронными схемами) в корпусе, трос-кабеля и принадлежностей.
Особенности преобразователя:
-
- электронная схема, измерительного преобразователя давления, выполнена устойчивой к электрическим атмосферным явлениям, воздействию грозового разряда, к перенапряжению питающей сети и герметизирована для исключения воздействия влаги;
-
- диафрагма измерительного преобразователя изготовлена из сверхчистой керамики, обладающей высокой механической устойчивостью к перегрузкам, коррозионной и абразивной стойкостью;
-
- трубка, проходящая внутри троса-кабеля для соединения обратной стороны мембраны с атмосферой, изготовлена с влагозащитой для исключения образования внутри нее конденсата;
-
- трос-кабель и трубка, проходящая внутри трос-кабеля, защищены оболочкой для высокой механической прочности;
-
- преобразователь измерительный Waterpilot возможно укомплектовать термопреобразователем сопротивления измерительным Pt100 по (4х-проводной схеме подключения для температурной компенсации) и измерительным преобразователем ТМТ181 и ТМТ182. Преобразователи измерительные ТМТ встраиваются в защитную клеммную коробку со степенью защиты IP66/67.
Дополнительно могут применяться регистраторы (Ecograph, Memograph, Alphalog), индикаторы (типа RMA), барьеры искрозащиты (типа RN), и полевые коммуникаторы ( типа XN520, FXA).

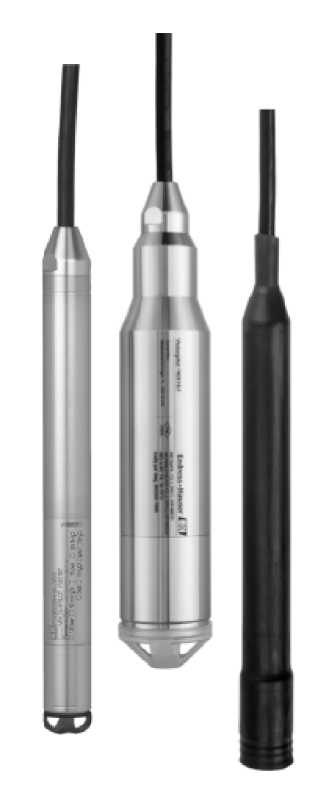

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей Waterpilot
Таблица 3
|
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Преобразователь измерительный давления и уровня Waterpilot с тросом-кабелем |
1 | ||
|
2 |
Комплект дополнительных принадлежностей: 52006151 -крепежный зажим 71222671 - комплект для удлинения кабеля 52008264, 52009311 - винт для монтажа кабеля 52006152,52008938- клеммная коробка 52006153 - дополнительный грузик 52008794 - преобразователь температуры TMT181 52011868, 71110310 - переходник для функционального теста 917755-0000 - защитный козырек 52008999 - защитный кожух 52005578 - компенсатор давления |
2 | ||
|
3 |
Руководство по эксплуатации на бумажном носителе |
1 | ||
|
4 |
Руководство по эксплуатации на компакт-диске |
1 | ||
|
5 |
Методика поверки |
1 | ||
|
6 |
Паспорт |
1 |
Таблица 2
|
Waterpilot |
FMX 167 |
FMX 21 |
|
Диапазоны измерений: | ||
|
Давление, МПа |
0-2 |
0-2 |
|
Уровень,м |
0-20 |
0-20 |
|
Предел допускаемой основной |
± 0,2 |
± 0,2 |
|
погрешности, % |
± 0,1 (по спец.заказу) | |
|
Коэффициент перенастройки |
- |
10:1 |
|
диапазона | ||
|
Дополнительная погрешность от | ||
|
изменения температуры окружающего воздуха, % на 10оС |
± 0,15 |
± 0,15 |
|
Температура рабочей среды , °С |
от -10 до + 70 |
от -10 до + 70 |
|
Выходной сигнал |
4... 20 мА |
4... 20 мА, HART |
|
Питание, В постоянного тока |
от 10,5 до 35 |
от 10,5 до 35 |
|
Степень защиты |
IP 68 |
IP 68 |
|
Температура транспортирования и хранения, °С |
от - 40 до + 80 |
от - 40 до + 80 |
|
Габаритные размеры (диаметр; |
22; 240 |
22; 240 |
|
длина), мм |
29; 245 |
29; 245 |
|
42; 224 |
42; 224 | |
|
Длина трос-кабеля (диаметр 8мм), м |
от 1 до 300 |
от 1 до 300 |
|
Масса измерительного |
0,29 ( для диаметра 22мм) |
0,29 ( для диаметра 22мм) |
|
преобразователя, кг |
0,34 ( для диаметра 29мм) |
0,34 ( для диаметра 29мм) |
|
1,15 ( для диаметра 42мм) |
1,15 ( для диаметра 42мм) | |
|
Масса трос-кабеля, кг/м |
0,1 |
0,1 |
