Номер по Госреестру СИ: 66883-17
66883-17 Уровнемеры микроволновые
(Micropilot FMR10, Micropilot FMR20)
Назначение средства измерений:
Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20 (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в том числе агрессивных химических), вязких жидких масс, паст, пульп и других сред в закрытых или открытых резервуарах, сосудах и аппаратах различного типа.
Внешний вид.
Уровнемеры микроволновые
Рисунок № 1
Внешний вид.
Уровнемеры микроволновые
Рисунок № 2
Внешний вид.
Уровнемеры микроволновые
Рисунок № 3
Внешний вид.
Уровнемеры микроволновые
Рисунок № 4
Внешний вид.
Уровнемеры микроволновые
Рисунок № 5
Общие сведения
Дата публикации - 07.11.2022
Срок свидетельства - 09.03.2022
Номер записи - 158377
ID в реестре СИ - 380777
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FMR20-7LA6/0, FMR20-7CK1/0, FMR20-76N4/0, FMR20-5TX3/0, FMR20-3N87/0, FMR20-33H3/0, FMR20-2JD6/0, FMR20-2F65/0, FMR20, FMR10-GRQBMWDEWFE2+Z1, FMR10-GRQBMWDEWFE2+R7, FMR10-GRQBMWDEWFE2, FMR10-GRQBMVCEVEE2+Z1, FMR10-11U4/0, FMR10-1170/0, FMR10-1165/0, FMR10-1082/0, FMR10, -,
Производитель
Изготовитель - Фирма "Endress+Hauser GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 390
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 242
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2778 от 2018.12.27 О переоформлении свидетельства об утверждении типа средства измерений № 65402 "Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20" и внесении изменений в описание типа
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№471 от 2017.03.09 Об утверждении типов средств измерений
№2200 от 2021.10.06 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№451 от 2025.03.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1408 от 2025.07.10 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
52339-12 Уровнемеры тросиковые радиоволновые (УТР1) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
56503-14 Уровнемеры поплавковые (ДУУ10) ЗАО "Альбатрос" (РОССИЯ г.Москва) |
|
66883-17 Уровнемеры микроволновые (Micropilot FMR10, Micropilot FMR20) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
66820-17 Системы измерительные (Альбатрос ТанкРезерв) АО «Альбатрос» (РОССИЯ г.Москва) |
Все средства измерений АО «Альбатрос»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14589-04 01.04.2009 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
14589-07 01.09.2012 |
Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15201-04 01.04.2009 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15201-05 01.08.2010 |
Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
15202-04 01.04.2009 |
Расходомеры вихревые, Prowirl Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
16779-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16780-04 01.08.2009 |
Преобразователи давления измерительные, Cerabar S PMC Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16781-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16782-04 01.08.2009 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) 230 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17574-07 01.10.2012 |
Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17575-09 28.10.2019 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных |
|
17670-04 01.08.2009 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17670-05 01.08.2010 |
Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Prosonic S, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17670-08 01.04.2013 |
Уровнемеры ультразвуковые, Prosonic, Prosonic M, Prosonic T, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
17670-13 05.03.2023 |
Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
17671-04 01.08.2009 |
Уровнемеры емкостные, Multicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17672-04 01.04.2009 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17672-05 01.08.2010 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
17713-07 01.10.2012 |
Преобразователи давления измерительные, Cerabar Т Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25495-03 01.09.2008 |
Преобразователи измерительные, iTemp Pt TMT 180 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25496-03 01.09.2008 |
Термопреобразователи сопротивления платиновые, TST10 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
25576-03 01.09.2008 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
25576-07 01.08.2012 |
Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
26238-03 01.01.2009 |
Термопреобразователи сопротивления платиновые взрывозащищенные, TST262, TST264, TST266 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26239-03 01.01.2009 |
Термопреобразователи сопротивления платиновые, TR Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26240-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP TMT 181, iTemp HART TMT 182, iTemp PA TMT 184, iTemp RTD TMT 187, iTemp TC TMT 188 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26241-03 01.01.2009 |
Преобразователи измерительные, iTemp PCP DIN rail TMT 121, iTemp HART DIN rail TMT 122, iTemp RTD DIN rail TMT 127, iTemp TC DIN rail TMT 128 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26355-04 01.02.2009 |
Уровнемеры микроимпульсные, Levelflex M FMP 40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
26355-05 01.08.2010 |
Уровнемеры микроимпульсные, Levelflex M FMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26355-09 01.08.2014 |
Уровнемеры микроимпульсные, Levelflex M Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
26389-04 01.03.2009 |
Преобразователи измерительные, iTemp HART TMT 162, iTemp FF TMT 165 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
27516-04 01.08.2009 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG 60/ QG / FHX40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
27516-09 23.07.2019 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29674-05 01.08.2010 |
Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
4 года | |
|
29675-05 01.08.2010 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
29675-08 01.08.2013 |
Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36668-08 05.03.2023 |
Уровнемеры емкостные, Liquicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
37000-08 |
Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41030-09 22.08.2019 |
Плотномеры вибрационные, Liquiphant М Density Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41560-09 28.10.2019 |
Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
43650-10 28.04.2020 |
Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля) |
|
47249-11 19.07.2016 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47249-16 28.06.2021 |
Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
50000-12 01.06.2017 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года - при учетных операциях, 5 лет - при технологическом учете |
|
55965-13 18.12.2018 |
Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
58001-14 23.07.2019 |
Расходомеры переменного перепада давления, Deltatop Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
66883-17 09.03.2022 |
Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
69234-17 14.11.2022 |
Преобразователи давления измерительные, Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
69235-17 14.11.2022 |
Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
17672-08 05.03.2023 |
Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Системы измерительные (Альбатрос ТанкРезерв)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 235 | 140 | 0 | 0 | 140 | 140 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 144 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные (Альбатрос ТанкРезерв)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 9033 |
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
6000 | 9033 |
|
ФБУ Тюменский ЦСМ Тюменская область |
10499 | 9033 |
Программное обеспечение
Программное обеспечение (ПО) уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения нанесено фабричным способом на заводскую табличку (шильдик) прибора и доступно для считывания с использованием цифрового протокола HART® при помощи персонального компьютера и/или посредством беспроводного радиоитерфейса Bluetooth® с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса датчика без возможности вскрытия.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера. Идентификационные данные программного обеспечения системы представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMR10, FMR20 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.yy.zz |
|
Цифровой идентификатор ПО |
не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение уровнемеров микроволновых Micropilot FMR10, Micropilot FMR20 защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "высокий".
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемера заводским способом или на титульные листы эксплуатационной документации типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым Micropilot FMR10, Micropilot FMR20
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерения уровня жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. ГОСТ 28725-90 Приборы для измерения уровня жидких и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 208-002-2017 "ГСИ. Уровнемеры микроволновые Micropilot FMR10, Micropilot FMR20. Методика поверки", утвержденному ФГУП "ВНИИМС" 10.01.2017 г.
Основные средства поверки:
- установка уровнемерная поверочная 1-го разряда по ГОСТ 8.321-2013;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98,
компарированная по МИ 1780-87;
Лист № 6 Всего листов 6
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
Фирма Endress+Hauser GmbH+Co.KG, ГерманияАдрес: Haupstrasse 1, D-79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38
E-mail: info@pcm.endress.com
Заявитель
Общество с ограниченной ответственностью "Эндресс+Хаузер"
(ООО "Эндресс+Хаузер")
ИНН 7718245754
117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
E-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Уровнемеры состоят из первичного преобразователя (антенны) и электронного преобразователя, смонтированных в неразъемном герметичном корпусе.
Принцип измерений уровня основан на определении времени прохождения электромагнитного сигнала (принцип "Time of Flight") от первичного преобразователя (антенны) уровнемера к поверхности измеряемой среды и обратно. Уровнемер измеряет дистанцию от первичного преобразователя до поверхности продукта и рассчитывает уровень с использованием значения скорости распространения электромагнитного сигнала и данных настройки.
Уровнемер монтируется над поверхностью измеряемой среды. В зависимости от конструктивного исполнения антенны и функциональных возможностей электронного преобразователя выпускаются различные исполнения уровнемеров (рис.1), предназначенные для установки в открытом пространстве, резервуарах аппаратах различной формы и/или в волноводах (измерительных колодцах, выносных камерах и др.). При необходимости уровнемер может поставляться в комплекте с измерительным колодцем или выносной камерой (байпасом) для монтажа на резервуаре.

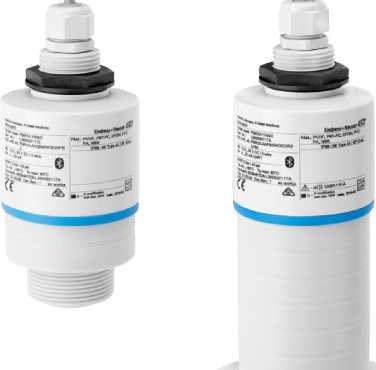

a) б)
Рисунок 1 - Общий вид уровнемеров: (а) Micropilot FMR10, Micropilot FMR20 в исполнении с антенной 40мм; (б) Micropilot FMR20 в исполнении с антенной 80 мм
Уровнемеры Micropilot FMR10 и Micropilot FMR20 в исполнении с антенной 40мм имеют одинаковое конструктивное исполнение корпуса, но отличаются метрологическими и техническими характеристиками (диапазон измерений, выходные сигналы).
Параметризация уровнемеров и пусконаладочные работы осуществляются на месте монтажа посредством беспроводного радиоинтерфейса Bluetooth® при помощи смартфона или планшетного компьютера с установленным ПО SmartBlue, посредством выносного блока индикации и управления RIA15 и/или через интерфейс цифровой коммуникации (только для Micropilot FMR20). Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART®) в контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue или с выносного блока индикации и управления RIA15 (рис. 2).
Рисунок 2 - Внешний вид выносного блока индикации и управления RIA15
В конструкции выносного блока индикации и управления RIA15 предусмотрена блокировка клавиатуры одновременным нажатием клавиш " + — + I.
В приборе реализована функция программного подавления ложных эхо-сигналов для достижения большей точности и достоверности измерений.
В состав электронного преобразователя включен функциональный блок расширенной самодиагностики, который непрерывно в процессе работы выполняет функции контроля исправности частей уровнемера. Благодаря наличию встроенного датчика температуры, реализуется непрерывный контроль температуры окружающей среды для контроля выхода параметров процесса и/или окружающей среды за рамки спецификации. Результаты самодиагностики в виде числовых величин и сообщений в соответствии со стандартом NAMUR NE 107 могут быть считаны с блока индикации и управления, с экрана смартфона или планшетного компьютера с установленным ПО SmartBlue и/или могут передаваться в виде цифрового выходного сигнала.
Уровнемеры могут применяться для вычисления и индикации объема жидкостей в резервуарах и вычисления расхода жидкостей в открытых каналах и безнапорных трубопроводах по методикам измерений МИ 2406-97 и МИ 2220-13.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях: 0Ex ia IIC T4 X или Ga/Gb Ex ia IIc T4 X.
Для увеличения диапазона измерений уровнемер может быть укомплектован рупорной антенной, которая дополнительно обеспечивает защиту первичного преобразователя от искажения результатов измерений в диапазоне до 0,1 м.
Для обслуживания, настройки, диагностики уровнемеров Micropilot FMR20 с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PMD, PACTware, AMS Device Manager.
Таблица 3
|
Наименование |
Обозначение |
Кол- во |
Примечание |
|
1 Уровнемер микроволновый Micropilot |
FMR10, FMR20 |
1 шт. |
В соответствии |
|
с заказом | |||
|
2 Комплект принадлежностей |
1 шт. |
В соответствии | |
|
(по заказу): - крышка защитная; |
52025686 |
с заказом | |
|
- рупорные антенны; |
52000598 71325090 | ||
|
- монтажные кронштейны; |
71327051 71325079 | ||
|
942669-000X 5201413X 919791-000X | |||
|
71093130 | |||
|
- универсальный переходной фланец; |
FAX50 | ||
|
- барьер безопасности с гальванической развязкой KFD2-HLC-Ex1.D.2W; |
HMX50 | ||
|
- выносной блок индикации и |
RIA15 | ||
|
управления; - устройство периферийное; |
FXA195 | ||
|
- адаптер WirelessHART; |
SWA70 | ||
|
- шлюзы для удаленного мониторинга; |
FXA320 FXA520 | ||
|
- источник питания; |
RNS221 | ||
|
- активный барьер с дополнительной диагностикой HART®; |
RN221N | ||
|
HAW562 | ||
|
3 Компакт - диск с сервисной программой FieldCare, DeviceCare |
1 шт. | ||
|
4 ПО SmartBlue для смартфона или планшетного компьютера | |||
|
5 Руководство по эксплуатации |
1 экз. |
на партию | |
|
6 Паспорт |
1 экз. | ||
|
7 Методика поверки |
МП 208-002-2017 |
1 экз. |
на партию |
Таблица 2
|
Исполнение уровнемера |
FMR10 |
FMR20 | |
|
Диапазон измерений уровня, м |
Стандартное * |
от 0 до 5 |
от 0 до 10 |
|
С увеличенным диапазоном измерений * |
от 0 до 8 |
от 0 до 20 | |
|
Пределы основной допускаемой абсолютной погрешности измерений уровня при расстоянии до поверхности продукта LN, мм |
LNmin < LN < 0,1 м |
±20 | |
|
0,1 м < LN < 0,5 м |
±10 | ||
|
0,5 м < LN < LNmax |
±5 |
±2 | |
|
Пределы дополнительной погрешности от изменений температуры окружающей среды |
±3 мм /10 °С | ||
|
Рабочая температура, °С (в месте монтажа на резервуаре)* |
от -40 до +60 |
от -40 до +80 | |
|
Рабочее давление, МПа (бар) |
от -0,1 до +0,3 (от -1 до +3) | ||
|
Температура окружающего воздуха, °С |
от -40 до +80 | ||
|
Выходной сигнал:
|
Bluetooth®, от 4 до 20 |
Bluetooth®, HART®, от 4 до 20 | |
|
Параметры электрического питания: -напряжение постоянного тока по сигнальной цепи, В - другие варианты по запросу |
от 10,5 до 30,0 | ||
|
Температура транспортирования и хранения, °С |
от -40 до +80 | ||
|
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP 66/68 | ||
|
Габаритные размеры корпуса, мм, не более,
|
75 180 |
| |
|
Масса без фланцев, кг, не более |
3 (с учетом массы кабеля 10 метров) |
2,8 (с учетом массы кабеля 5 метров) | |
|
Средний срок службы, лет, не более |
20 | ||
|
Наработка на отказ, ч, не более |
130000 | ||
|
Маркировка взрывозащиты |
- |
0Ex ia IIC T4 X Ga/Gb Ex ia IIc T4 X | |
* диапазон измерений определяется конструктивным исполнением антенны
