Сведения о средстве измерений: 69235-17 Преобразователи давления измерительные

Номер по Госреестру СИ: 69235-17
69235-17 Преобразователи давления измерительные
(Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B)

Назначение средства измерений:
Преобразователи давления измерительные Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B (далее преобразователи) предназначены для непрерывных измерений и преобразования значений измеряемого параметра - избыточного и абсолютного давления газа, жидкости или пара в унифицированный аналоговый или цифровой сигнал.

Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи давления измерительные

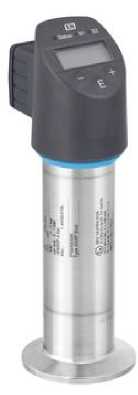

Рисунок № 1

Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи давления измерительные

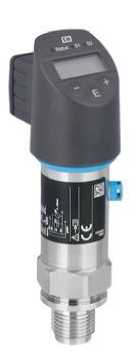

Рисунок № 2

Внешний вид.
Преобразователи давления измерительные

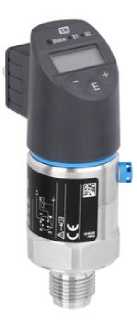

Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 14.11.2022
Номер записи - 160966
ID в реестре СИ - 383366
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PTC31B-9AN4/0, PTC31B-91A2/0, PTC31B-8FL6/0, PTC31B-8FF3/0, PTC31B-8EH4/0, PTC31B-89V0/0, PTC31B-78X6/0, PTC31B-78F8/0, PTC31B-76E5/0, PTC31B-6JR0/0, PTC31B-6832/115, PTC31B-5P90/0, PTC31B-4UM5/0, PTC31B-4TQ3/0, Ceraphant PTP33B, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B, Ceraphant PTP31B, Ceraphant PTP 33B, Ceraphant PTC31B,

Производитель

Изготовитель - Фирма "Endress+Hauser GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

OW_13 Поиск истекающих поверок по регионам, областям измерений и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 908
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 447
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1806 дн.

Приказы РСТ, где упоминается данный тип СИ

№1380 от 2022.06.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

№2402 от 2017.11.14 Об утверждении типов средств измерений

№2181 от 2018.10.18 О переоформлении свидетельства об утверждении типа средства измерений № 59124 "Системы измерительные расхода и количества жидкостей и газов модернизированные на базе устройства расширения трубопровода диффузорно-конфузорного (СИРК-М)" и внесении изменений в описание типа расширения трубопровода диффузно-конфузорного (СИРК-М) 104-10-10-13-4012 от 01.10.2018

№1746 от 2022.07.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)

Наличие аналогов СИ: Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
69235-17 Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	18375-08 Датчики давления (Метран-55) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск)
69235-17 Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	32854-13 Датчики давления (Метран-150) АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск)
69235-17 Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	48186-11 Датчики давления (Метран-75) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») (РОССИЯ г. Челябинск)
69235-17 Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	51409-12 Датчики давления (Turbo Flow PS) ООО НПО "Турбулентность-Дон" (РОССИЯ с.Чалтырь)
69235-17 Преобразователи давления измерительные (Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва)

Все средства измерений ООО "БД Сенсорс РУС"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
14589-04 01.04.2009	Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
14589-07 01.09.2012	Расходомеры электромагнитные, Promag Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
15201-04 01.04.2009	Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
15201-05 01.08.2010	Расходомеры массовые, Promass Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
15202-04 01.04.2009	Расходомеры вихревые, Prowirl Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
16779-04 01.08.2009	Преобразователи давления измерительные, Cerabar S PMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
16780-04 01.08.2009	Преобразователи давления измерительные, Cerabar S PMC Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
16781-04 01.08.2009	Преобразователи давления измерительные, Deltabar S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
16782-04 01.08.2009	Преобразователи давления измерительные, Deltabar S (PMD, FMD) 230 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
17574-07 01.10.2012	Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
17575-09 28.10.2019	Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	4 года - для FMX21, настроенного на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев; 2 года - для остальных
17670-04 01.08.2009	Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
17670-05 01.08.2010	Уровнемеры ультразвуковые, Prosonic, Prosonic Т, Prosonic М, Prosonic S, Nivosonic Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
17670-08 01.04.2013	Уровнемеры ультразвуковые, Prosonic, Prosonic M, Prosonic T, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года
17670-13 05.03.2023	Уровнемеры ультразвуковые, Prosonic M, Prosonic S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года
17671-04 01.08.2009	Уровнемеры емкостные, Multicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
17672-04 01.04.2009	Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
17672-05 01.08.2010	Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
17713-07 01.10.2012	Преобразователи давления измерительные, Cerabar Т Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
25495-03 01.09.2008	Преобразователи измерительные, iTemp Pt TMT 180 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
25496-03 01.09.2008	Термопреобразователи сопротивления платиновые, TST10 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
25576-03 01.09.2008	Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
25576-07 01.08.2012	Системы измерительно-управляющие, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
26238-03 01.01.2009	Термопреобразователи сопротивления платиновые взрывозащищенные, TST262, TST264, TST266 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26239-03 01.01.2009	Термопреобразователи сопротивления платиновые, TR Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26240-03 01.01.2009	Преобразователи измерительные, iTemp PCP TMT 181, iTemp HART TMT 182, iTemp PA TMT 184, iTemp RTD TMT 187, iTemp TC TMT 188 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26241-03 01.01.2009	Преобразователи измерительные, iTemp PCP DIN rail TMT 121, iTemp HART DIN rail TMT 122, iTemp RTD DIN rail TMT 127, iTemp TC DIN rail TMT 128 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26355-04 01.02.2009	Уровнемеры микроимпульсные, Levelflex M FMP 40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26355-05 01.08.2010	Уровнемеры микроимпульсные, Levelflex M FMP Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
26355-09 01.08.2014	Уровнемеры микроимпульсные, Levelflex M Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года
26389-04 01.03.2009	Преобразователи измерительные, iTemp HART TMT 162, iTemp FF TMT 165 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
27516-04 01.08.2009	Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG 60/ QG / FHX40 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		1 год
27516-09 23.07.2019	Комплексы радиоизотопные измерений уровня и плотности, Gammapilot M FMG60 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
29674-05 01.08.2010	Расходомеры-счетчики ультразвуковые, Prosonic Flow Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		4 года
29675-05 01.08.2010	Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )		2 года
29675-08 01.08.2013	Расходомеры-счетчики, Deltatop и Deltaset Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
36668-08 05.03.2023	Уровнемеры емкостные, Liquicap Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года
37000-08	Расходомеры массовые, Promass мод. 83F Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	1 год
41030-09 22.08.2019	Плотномеры вибрационные, Liquiphant М Density Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года
41560-09 28.10.2019	Преобразователи давления измерительные, Cerabar Т/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля)
43650-10 28.04.2020	Преобразователи измерительные давления и уровня, Deltapilot Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений (при обеспечении ежегодной корректировки нуля)
47249-11 19.07.2016	Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	4 года
47249-16 28.06.2021	Уровнемеры микроимпульсные, Levelflex FMP5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ МП	5 лет
50000-12 01.06.2017	Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года - при учетных операциях, 5 лет - при технологическом учете
55965-13 18.12.2018	Уровнемеры микроволновые, Micropilot FMR5* Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	5 лет
58001-14 23.07.2019	Расходомеры переменного перепада давления, Deltatop Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	3 года
66883-17 09.03.2022	Уровнемеры микроволновые, Micropilot FMR10, Micropilot FMR20 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ МП	5 лет
69234-17 14.11.2022	Преобразователи давления измерительные, Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21 Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ МП	5 лет
69235-17 14.11.2022	Преобразователи давления измерительные, Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ МП	5 лет
17672-08 05.03.2023	Уровнемеры микроволновые, Micropilot M, Micropilot S Фирма "Endress+Hauser GmbH + Co. KG" (ГЕРМАНИЯ )	ОТ	2 года

RT_4 Рейтинг измерительных возможностей в части СИ, применяемых в качестве эталонов

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМС" (01.00225-2011)	РСТ	PTC31B-9V15/0 PTP33B-ADF9/0 PTP31B-GR4U1WGSWJJ+Z1 PTP33B-7RQ1/0 PTP31B-C0R2/101 PTP33B-C2K8/0 PTP33B-C2L3/0 PTP33B-C714/0 PTP33B-AWC4/0 PTP31B-C1L3/101 PTP31B-C1J2/101 PTP31B-CDP7/0 PTP33B-9WH4/0 PTP33B-AXQ4/0 PTP31B-AK79/0 PTP31B-GR7M1PGBWJJ+F3 PTC31B-78X6/0 PTP31B-5202/1C3 PTP31B-AU66/0 PTP33B-C9Q6/0 PTP31B-8QT6/0 PTP33B-80H5/0 PTP31B-7UF2/0 PTP31B-7VM4/0 PTP31B-9MF0/0 PTP33B-7E43/0 PTP33B-87L9/0 PTP33B-AUJ5/0 PTP33B-ADT5/0 PTP33B-ADU0/0 PTP31B-8129/0 PTP31B-AKC4/0 PTP31B-A560/101 PTP33B-C8Q2/0 PTC31B-9AN4/0 PTP31B-4L55/0 PTC31B-GR4U1PGBWWJA PTP31B-GR7M1PGUWJJ+F3 PTP33B-7RU3/0 PTP33B-8MQ9/0 PTC31B-5P90/0 PTP31B-ATL2/0 PTP31B-AML0/0 PTC31B-GR7M1MGUWWJJ PTC31B-GR4M1PGSWWJJ PTP33B-AHL2/0 PTP31B-9R73/0 PTC31B-AD14/115 PTP31B-GR4U1PGSWJJ PTP31B-GR4U1MGSWJJ PTP31B-ALW7/0 PTP33B-2PV2/0 PTP33B-7PV1/0 PTP31B-D6Q7/0 PTP31B-D3H7/0 PTC31B-ALP9/0 PTP33B-GR7M2MGBX2J PTP31B-GR7M1HGBWBJ+F3RM PTP33B-GR7M1PGB1GJ+F3Z1 PTP33B-GR7M1PGBWSJ PTC31B-GR7M1PGBWTJJ+F3RM PTP33B-GR7M1SGB1JJ+LB PTP31B-GR7M1PGBWBJ PTP31B-DFQ8/0 PTC31B-CAN5/0 PTP31B-7FH2/0 PTC31B-A337/0 PTC31B-89V0/0 PTC31B-78F8/0 PTC31B-GR4M1PGCWBJJ PTC31B-GR4M1SGCWBJJ PTP33B-GR7M1HGB1JJ+LB PTP31B-GR7M1PGBWWJ PTP33B-GR7M1PGC3CJ+JA PTC31B-GR8M1PGCWBJJ PTC31B-GR8M1PGCWTJJ PTC31B-GR7M1CGBWBJA PTP33B-GR7M1HGBWSJ PTP31B-GR7M1PGCVWJ PTP31B-GR7M1SDCVXJ PTP31B-GR7M1WGCWTJ PTP31B-GR4V1PGSWTJ+Z1 PTP31B-GR8M1PGBWWJ PTC31B-GR7M1SGBWBJJ+F3 PTC31B-GR4M1PGBWTJA+R1 PTP33B-GR7M1PGBWQJ+QE PTP33B-GR7M1PGB1DJ+LB PTC31B-GR7M1HDUWWJJ+F3 PTP33B-GR7M1FGA1JJ PTP33B-GR7D1PGC3CJ PTP33B-GR7M2KGB1JJ PTC31B-GR4U1PGCWBJA+Z1 PTP33B-GR7M1PGC3EJ PTP33B-GR7M1PGC3CJ PTP31B-GR4U1PGBWJJ PTP33B-GR7M1PGBWSJ+LDZ1 PTC31B-GR4M1MGBWWJA PTP33B-GR7M1SGC3CJ PTP33B-GR7M1PGB3CJ+F3JA PTP33B-GR7M1MGB3EJ+LB PTP33B-GR7M1PGB4QJ PTP33B-GR7M1PGB1JJ+LB PTP33B-GR4M1PGB3AJ+JA PTP33B-GR7M1MGU3CJ+F3JAKB PTP33B-GR7M1MGB1GJ PTP33B-GR7M1SGB1JJ PTP31B-GR7M1PGBWWJ+RM PTP31B-GR7M1SGBWWJ+RM PTP33B-GR7M1SGBWSJ+QJ PTP33B-GR7M1PGB3CJ+JALBLD PTP33B-GR7M1PGBWSJ+F3QJ PTP33B-GR7M1PGB3AJ	443	195	0	195	195	0
ООО "МЕТРОСЕРВИС" (RA.RU.312120)		Ceraphant PTC31B Ceraphant PTP33B	20	20	0	20	20	0
АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282)		PTP-33B РТР33В PTP33B	19	0	0	0	0	0
ООО "ТМС РУС" (RA.RU.312318)		PTP31B	15	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			16	0	0	0	0	0
ФГУП "ВНИИМС" (RA.RU.311493)	РСТ	PTP31B-3JR4/115 PTP33B-65H6/0 PTP33B-4142/0 PTP33B-6DT2/0 PTP31B-4L60/0 PTP33B-4RX4/0 PTP33B-6TU9/0 PTP33B-6DR1/0 PTC31B-6832/115 PTP33B-2Q14/0 PTP31B-4V58/0 PTP33B-2PW8/0 Ceraphant PTP33B PTP31B-4F80/0 PTP31B-7UF2/0 PTP33B-4N89/0 PTP33B-9CA0/0 PTP31B-8129/0 PTP33B-4870/0 PTP31B-7WQ0/0 PTP31B-4756/0 PTC31B-4UM5/0 PTP33B-7E43/0 PTC31B-6JR0/0 PTP31B-7VM4/0 PTC31B-8FF3/0 PTP33B-9MM9/0 PTP33B-9QT8/101 PTC31B-8FL6/0 PTP31B-6HM5/0 PTP33B-9NQ4/0 PTP31B-9VN3/0 PTP31B-8QT6/0 PTC31B-8EH4/0 PTP31B-GR7M1SDUWJJ PTP31B-GR7M1MDUWJJ PTP31B-8KK9/0 PTP33B-80L7/0 PTP31B-4VH1/0 PTP31B-8LE0/0 PTP33B-4TV0/0 PTP31B-37V4/0 PTP33B-5061/0 PTP33B-7D97/0 PTP33B-87L9/0 PTP33B-87F6/0 PTP31B-3816/0 PTP31B-65H6/0 PTP33B-2CV2/0 PTC31B-5P90/0 PTP33B-8EE8/115 PTP33B-80H5/0 PTC31B-4TQ3/0 PTP31B-7E64/0 PTP33B-2Q20/0 PTC31B-76E5/0 PTP31B-5851/0 PTP31B-8W38/0 PTP33B-8CQ6/0 PTP33B-8KL4/0 PTP33B-4XV5/0 PTC31B-91A2/0 PTP31B-A710/0 PTP31B-9H86/0 PTP31B-9L75/101 PTC31B-9AN4/0 PTP33B-7RP6/0	262	0	0	0	0	0
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469)	РСТ		1	0	0	0	0	0
ООО "ПМ" (RA.RU.312573)		Ceraphant PTP33B	3	0	3	0	0	0
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	Нет модификации PTP31B	25	0	9	25	0	9
ФБУ "Мордовский ЦСМ" (RA.RU.311375)	РСТ	Ceraphant PTP31B	1	0	1	1	0	1
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368)		Ceraphant PTC31B	2	2	0	2	2	0
ООО "ТАТИНТЕК" (RA.RU.311601)		Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B Ceraphant PTP31B	13	0	13	0	0	0
АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282)		Ceraphant PTP 33B Ceraphant PTP33B PTP33B	29	10	0	10	10	0
ООО "ТМС РУС" (RA.RU.312318)		мод. PTP31B	5	0	0	0	0	0
АО "Научно-производственная компания Медиана-Фильтр" (RA.RU.312282)		Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B	7	0	0	0	0	0
ЗАО "ТихвинХимМаш" (RA.RU.312131)		Преобразователи давления измерительные Ceraphant	8	0	0	0	0	0
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	Ceraphant PTP31B	12	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	PTP31B	1	0	1	1	0	1
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	PTP33B-GR7M1PGBWQJ+QE PTP33B-GR7M1PGBWSJ+F3QJ PTP31B-GR7M1PGBWBJ PTP33B-GR7M1PGC3CJ PTP33B-GR4U1MGB1DJ+LB PTP33B-GR7M1PDBWSJ+QJ PTP33B-GR7D1PGC3CJ PTP33B-GR7M1PGBWSJ PTP33B-GR7M1MGB3CJ PTC31B-GR8M1PGCWBJJ PTC31B-GR4M1PGBWTJA PTC31B-GR7M1FGBWBJJ	21	21	0	1	1	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Ceraphant PTP33B Ceraphant PTP31B	5	5	0	5	5	0

Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Организация, регион	Стоимость, руб	Средняя стоимость
ООО «Метрологический сервис» (Метросервис) Москва	2076	2881
ФБУ Пермский ЦСМ Пермский край	1573	2881
ФБУ Хабаровский ЦСМ Хабаровский край	4670	2881
ФБУ Комсомольский ЦСМ Хабаровский край	3204	2881

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из двух частей - Firmware (внутреннее) и Software(внешнее). Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Лист № 2 Всего листов 5 Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения указано в заводской табличке, нанесенной на корпус. Метрологически значимая часть ПО и заводские параметры защищены аппаратной перемычкой защиты от записи и не доступны для изменения благодаря цельной конструкции корпуса преобразователя без возможности вскрытия.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя. Идентификационные данные программного обеспечения системы приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PTP31B, PTC31B, PTP33B
Номер версии (идентификационный номер) ПО	не ниже 01.yy.zz
Цифровой идентификатор ПО	не отображается

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Знак утверждения типа

Знак утверждения типа наносится на корпус преобразователя или на титульные листы эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B

ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП.

ГОСТ 8.802-2012 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - V10⁶ Па.

Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу МП 207.2-015-2017 «Преобразователи давления измерительные Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B и Cerabar PMP11, Cerabar PMP21, Cerabar PMP23, Cerabar PMC11, Cerabar PMC21. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2017 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).

Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного дав

ления МПАК-15 (Регистрационный № 24971-03).

Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).

Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).

Задатчики давления Воздух-1600 (Регистрационный №12143-04).

Лист № 5 Всего листов 5 Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).

Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Изготовитель

Фирма Endress+Hauser GmbH+Co.KG, Германия.
Адрес: Haupstrasse 1, D-79689 Maulburg, Germany
Тел.: +49 7622 28 0, факс: +49 7622 28 14 38 e-mail: info@pcm.endress.com

Заявитель

Общество с ограниченной ответственностью "Эндресс+Хаузер" (ООО "Эндресс+Хаузер")
ИНН 7718245754
117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55 e-mail: info@ru.endress.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;
E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Измеряемое давление, подаваемое во входную камеру преобразователя, вызывает деформацию измерительной мембраны сенсора, что, в свою очередь, приводит к пропорциональному изменению электрического выходного сигнала преобразователей Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant РТС31В.

Преобразователи оснащены цифро-аналоговым преобразователем, формирующим унифицированный сигнал постоянного тока в диапазоне от 4 до 20 мА (или от 20 до 4 мА), или цифровой сигнал IO-link и показания на дисплее, и имеют управляющие дискретные выходные сигналы (PNP), сигнализирующие о достижении измеряемым давлением задаваемых значений.

Модели преобразователей различаются по типу монтажных элементов, габаритными размерами и типу выходного сигнала.

В преобразователях присутствуют три кнопки управления, предназначенных для кор

ректировки нулевой точки, выбора единиц измерения и др. настроек, описанных в руководстве

по эксплуатации.

Общий вид преобразователей представлен на рисунках 1-3.

Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

Рисунок 3 - Общий вид преобразователей давления измерительных Ceraphant PTP33B

Рисунок 2 - Общий вид преобразователей давления измерительных Ceraphant PTC31B

Рисунок 1 - Общий вид преобразователей давления измерительных Ceraphant PTP31B

Пломбирование преобразователей не предусмотрено.

Таблица 3

Наименование	Обозначение	Кол-во	Примечание
Преобразователь давления измерительный	Ceraphant PTP31B, Ceraphant PTP33B, Ceraphant PTC31B	1 шт.	В соответствии с заказом
Руководство по эксплуатации на бумажном носителе		1 экз.	Для соответствующего преобразователя
Руководство по эксплуатации на компакт-диске		1 шт.	Для соответствующего преобразователя
Методика поверки	МП 207.2-015-2017	1 экз.
Паспорт		1 экз.
Комплект монтажных принадлежностей: - приварные штуцеры;	71041381, 71041383, 52002643, 52010172, 52005082, 52005087, 52010171, 52005272, 52001051, 52011896, 214880-0002, 52010174, 71114210, 52006262, 52010173, 52024003, 52024004, 52024006, 52024005, 52023996, 52023997, 52023999, 52023998, 52026997, 52023994, 52023995, 52026999, 52024001, 52024002;		В соответствии с заказом
- уплотнительные кольца;	52009800, 71286350;
- электрические коннекторы.	71280307, 71280349, 52010285, 71114212, 52006263.

Основные метрологические характеристики преобразователей приведены в таблице 2. Таблица 2

Наименование характеристики

Значение характеристики

Диапазоны измерений модели Ceraphant PТС31В, МПа⁽¹⁾:

- избыточного давления
- абсолютного давления

от -0,01 до +0,01 от -0,025 до +0,025

от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4

от 0 до 0,01

от 0 до 0,025

от 0 до 0,04

от 0 до 0,1

от 0 до 0,2

от 0 до 0,4 от 0 до 1

от 0 до 4

Диапазоны измерений модели Ceraphant PТР31В, МПа:

- избыточного давления

от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4

	от -0,1 до +10 от -0,1 до +40
- абсолютного давления	от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4 от 0 до 10 от 0 до 40
Диапазоны измерений модели Ceraphant РТРЗЗВ, МПа: - избыточного давления	от -0,04 до +0,04 от -0,1 до +0,1 от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +1 от -0,1 до +4
- абсолютного давления	от 0 до 0,04 от 0 до 0,1 от 0 до 0,2 от 0 до 0,4 от 0 до 1 от 0 до 4
Пределы допускаемой основной приведенной погрешности измерений ⁽²⁾’ % от диапазона измерений	±0,3; ±0,5
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий (от +21 до +25 °С) на 28°С, % диапазона измерений	±0,25; ±0,4; ±0,5;
Диапазон рабочих температур окружающей среды, °С	от -20 до +70
Относительная влажность окружающей среды, %	от 4 до 95
Выходные сигналы: - аналоговый, мА - цифровой	от 4 до 20 (от 20 до 4) IO-Link
Степень защиты, обеспечиваемые оболочками	IP65/66/67
Напряжение питания постоянного тока, В	от 10 до 30
Габаритные размеры, мм, не более: - Ceraphant PTP31B - Ceraphant PTC31B - Ceraphant PTP33B	41x90x147 41x90x128 41x110x165
Масса преобразователей в зависимости от модели, кг, не более: - Ceraphant PTP31B - Ceraphant PTC31B - Ceraphant PTP33B	1,8 1,8 2,3
Средний срок службы, лет, не менее	20
Средняя наработка на отказ, ч, не менее	175200
⁽¹⁾ В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, кПа) ⁽²⁾ Пределы допускаемой основной приведенной погрешности измерений приводятся в паспорте на преобразователь.

Лист № 4 Всего листов 5

Техническая поддержка
