МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ. Ill РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

12 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O1BO4FD2OO37AC92B24BBE37DDE2O3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 725

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 725

Лист № 1 Регистрационный № 41030-09 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры вибрационные Liquiphant М Density

Плотномеры вибрационные Liquiphant М Density (далее плотномеры) предназначены для измерений плотности жидкости в трубопроводе или в резервуаре.

Плотномер конструктивно состоит из вибрационного датчика Liquiphant M и/или Liquiphant и электронного преобразователя FML621.

Принцип измерений - вибрационный: частота колебаний чувствительного элемента датчика, погруженного в жидкость, функционально связана с плотностью жидкости.

В зависимости от применения вибрационные датчики имеют несколько исполнений:

Liquiphant M:

• - FTL50 - стандартное, FTL50Н - гигиеническое;

• - FTL51 - с удлинительной трубкой, FTL51Н - гигиеническое; FTL51C - с антикоррозионным покрытием чувствительного элемента;

Liquiphant:

• - FTL51B - стандартное или с удлинительной трубкой;

• - FTL62 - c антикоррозионным покрытием чувствительного элемента.

FML621 в зависимости от исполнения рассчитан для подключения от одного до пяти вибрационных датчиков Liquiphant М и/или Liquiphant, температуры и давления.

В зависимости от применения вибрационный датчик может монтироваться на стенке резервуара, на трубопроводе или в выносной камере (байпасе). При необходимости выносная камера может поставляться в комплекте с плотномером.

Настройка плотномера может осуществляться с панели управления электронного преобразователя или через интерфейс цифровой коммуникации (HART, RS232, RS485, Profibus-DP, Foundation Fieldbus, Ethernet, Profinet).

Измерительная информация может передаваться в виде аналогового и/или импульсно-частотного сигнала в устройство индикации и регистрации и/или может быть считана с дисплея электронного преобразователя.

В плотномере имеется возможность при введении пользователем в память электронного преобразователя таблиц зависимости плотности от температуры и/или таблиц зависимости концентрации от плотности, температуры при подключении датчика температуры:

• - приведения измеренного значения плотности к нормальным условиям;

• - вычисления концентрации двухкомпонентных жидкостей (например, водноспиртовых растворов, водных растворов кислот, щелочей и т.п.).

Плотномер имеет функции самодиагностики и индикации неисправностей.

Плотномеры выпускаются в обычном или взрывозащищенном исполнениях 1ExdIICT6(T5, Т4, Т3), 1ExiaIICT6(T5, Т4, Т3).

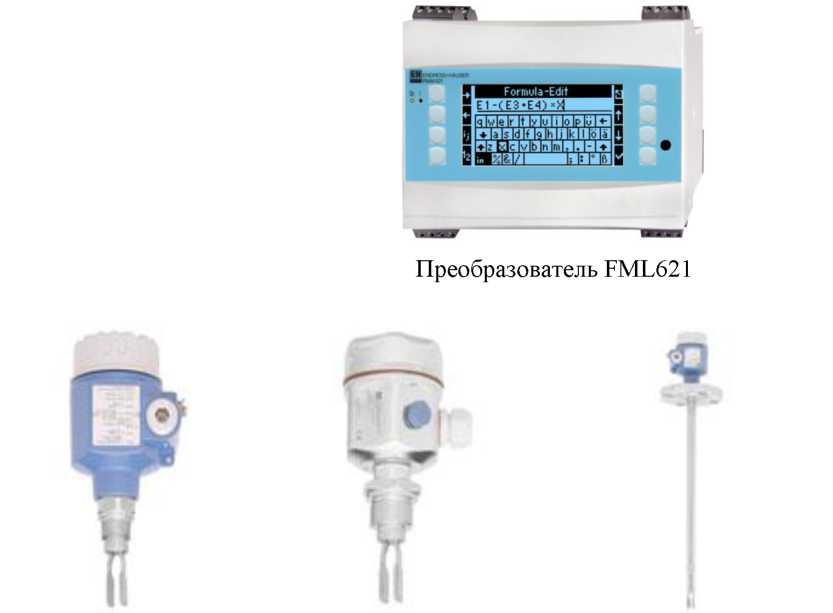

Внешний вид вибрационных плотномеров приведен на рисунке 1.

FTL50

FTL50H              FTL51

FTL51H

FTL51C

FTL51B

FTL62

Вибрационные датчики

Рисунок 1 - Внешний вид вибрационных плотномеров Liquiphant М Density.

Программное обеспечение (ПО) плотномеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики плотномера.

Идентификационные данные программного обеспечения плотномера представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

В соответствии с Р 50.2.077-2014 программное обеспечение плотномеров вибрационных Liquiphant М Density защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на корпус электронного преобразователя и/или титульные листы руководства по эксплуатации и паспорта.

Таблица 3 - Комплектность средства измерений

приведены в руководстве по эксплуатации в разделе "Принцип действия и архитектура системы".

Приказ Росстандарта от 01.11.2019 г. №2603 Об утверждении Государственной поверочной схемы для средств измерений плотности.

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Техническая документация фирмы.
