Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «3» июля 2018 г. № 1391

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ЛОГИКА 1764

Комплексы измерительные ЛОГИКА 1764 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.

Принцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям t=20 °C и p=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.

В составе ИК используются в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется корректор СПГ761 (36693-13) или СПГ762 (37670-13) совместно с измерительными адаптерами АДС97 (38646-08).

ИК различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав ИК и значения метрологических характеристик определяются заказом и приводятся в паспорте.

Таблица 1 - Первичные преобразователи и барьеры искрозащиты в составе ИК

Рисунок 1 - Корректор СПГ761 (СПГ762)

Рисунок 2 - Адаптер АДС97

Диафрама

Труба Вентури

Сопло ИСА 1932

3051SFC

SDF

Метран-150

3051 (3051S)

2088

СДВ

DMD (DMP)

ПД100И

я

АИР-10

Метран-55

Deltabar (Cerabar)

Рисунок 4 (продолжение) - Преобразователи давления и разности давлений

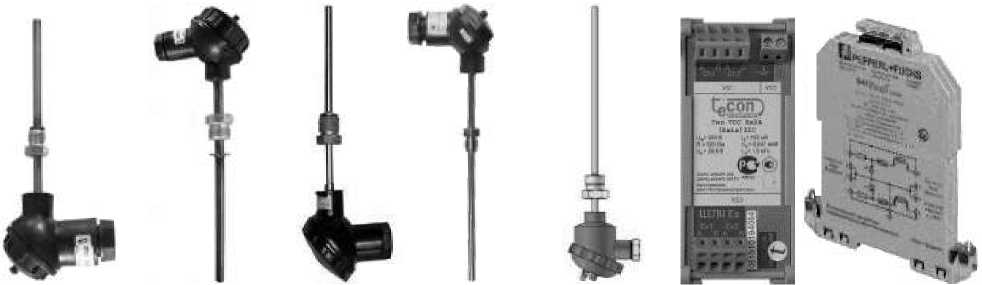

ТПТ-15 ТПТ-1 ТСП-Н ТЭМ-100 ТС (ТСПТ-Ех)   ТСС-Ех    Z

Рисунок 5 - Преобразователи температуры        Рисунок 6 - Барьеры искрозащиты

Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист эксплуатационных документов типографским способом.

Таблица 5 - Состав комплекса измерительного ЛОГИКА 1764

осуществляется по документу РАЖГ.421431.041 РЭ "Комплексы измерительные ЛОГИКА 1764. Руководство по эксплуатации" (раздел 6 "Методика поверки" с изменением №1), утвержденному ФГУП "ВНИИМС" 14.12.2017 г.

Основные средства поверки:

• - эталоны и вспомогательное оборудование для поверки комплексов не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав комплексов;

• - при поверке средств измерений, составных частей комплекса, применяются средства поверки в соответствии с документами на поверку этих средств измерений.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт ИК.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования

ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования

ГОСТ 8.586.3-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования

ГОСТ 8.586.4-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений

ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей

ТУ 4217-099-23041473-2016 Комплексы измерительные ЛОГИКА 1764. Технические условия

Акционерное общество "Теплоэнергомонтаж" (АО "ТЭМ")

ИНН 7804012841

Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 3253637, 3253638

E-mail: komplekt@tem.spb.ru

Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА)

ИНН 7809002893

Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893

Адрес:190020, г. Санкт-Петербург, наб. Обводного канала, 150

Тел./факс: (812) 2522940, 4452745

E-mail: office@logika.spb.ru

Web-сайт: www.logika.spb.ru

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№    1391___

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 65640 «Комплексы измерительные ЛОГИКА 1764» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО НПФ ЛОГИКА от 19 декабря 2017 г. № 0672ТД и № 0673ТД приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные ЛОГИКА 1764, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67117-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу РАЖГ.421431.041 РЭ (раздел 6 «Методика поверки» с изменением № 1), утвержденному ФГУП «ВНИИМС» 14.12.2017 и распространить действие документа на комплексы измерительные ЛОГИКА 1764, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  65640

«Комплексы измерительные ЛОГИКА 1764», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67117-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
