МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 февраля 2020 г.

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 58001 «Трансформаторы тока ТТМ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «РЭТЗ Энергия» от 09 декабря 2019 г. № 115/ОГК и № 1116/ОГК, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 58001 «Трансформаторы тока ТТМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером № 59982-15, в связи с переименованием изготовителя с ОАО «РЭТЗ Энергия», г. Раменское Московской обл. на АО «РЭТЗ Энергия», г. Раменское Московской обл.

• 2. Продлить срок действия свидетельства об утверждении типа № 58001 «Трансформаторы тока ТТМ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным всгламоптом оформлоппо овпдотодьства с описанием типа средства измерен^ и

  4. Контроль за исп                                шяю за собой.

Сертификат: O0E1O36E1B07EOFB8OEA1189OOBCB6DO9O Кому выдан: Голубев Сергей Сергеевич

;ИТе "[Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «06» февраля 2020 г. № 201

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТГМ

Трансформаторы тока ТГМ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальные напряжения 35, 110, 220 кВ.

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы тока ТГМ относятся к классу масштабных измерительных преобразователей электрических величин и предназначены для работы в электрических системах переменного тока промышленной частоты с изолированной (35 кВ) и заземленной (110, 220) нейтралью.

Трансформаторы изготавливаются в ряде модификаций и типоисполнений, отличающихся номинальным напряжением, габаритными размерами и массой. Код условного обозначения модификации, типоисполнения и его расшифровка приведены на рисунке 1.

Т - Г - М - Х Х-Х/Х/Х/Х/Х - Х/Х-ХХ

Климатическое исполнение и категория размещения Номинальный вторичный ток в амперах Номинальный первичный ток в амперах Классы точности обмоток Степень загрязнения по условиям работы изолятора Номинальное напряжение, кВ Маслонаполненный Герметичный Трансформатор тока

Рисунок 1

Трансформаторы имеют герметичную конструкцию, исключающую возможность соприкосновения масла с атмосферой.

Трансформаторы состоят из активной части, размещенной в металлическом корпусе с зажимами первичной обмотки и компенсатором объема масла, высоковольтного полимерного изолятора и основания трансформатора с коробкой зажимов вторичных обмоток.

Активная часть состоит из первичной обмотки и магнитопроводов со вторичными обмотками.

Компенсатор объема масла представляет собой тонкостенный цилиндр из нержавеющей стали с маслоуказателем. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора.

Первичная обмотка трансформатора, в зависимости от исполнения трансформатора, состоит из одного, двух или нескольких витков. Обмотка с одним или двумя витками выполняется в виде медной трубы или коаксиального стержня. Обмотка из нескольких витков выполняется из гибкого медного кабеля, витки которого проходят внутри корпуса трансформатора через ленточные магнитопроводы вторичных обмоток. Магнитопроводы обмоток для измерений и учета изготовлены из специального нанокристаллического сплава, имеющего большое удельное сопротивление и высокую магнитную проницаемость. Магнитопроводы обмоток для защиты изготовлены из холоднокатаной электротехнической стали.

Переключение коэффициента трансформации возможно как на первичной обмотке (перемычка), так и на вторичных обмотках за счет дополнительных отводов.

Вторичные обмотки выполнены из медного провода. Выводы вторичных обмоток подключены к клеммам, размещенным в контактной коробке на основании трансформатора.

Изоляция между первичной и вторичными обмотками - бумажно-масляная.

Высоковольтный изолятор изготовлен из полимерной силиконовой изоляции, нанесенной на стеклопластиковый цилиндр.

Корпус трансформатора изготавливается из стали или алюминия.

На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - вертикальное.

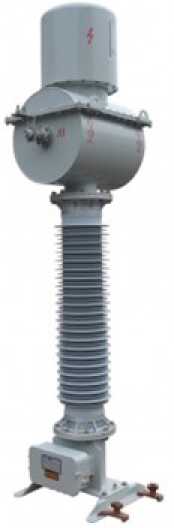

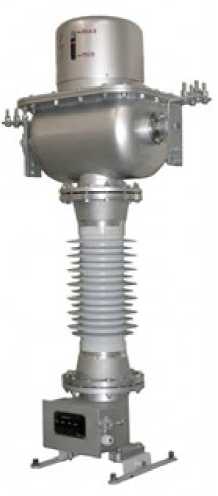

Рисунок 2 - Общий вид трансформаторов тока Рисунок 3 - Общий вид трансформаторов тока

ТГМ-35 ТГМ-110

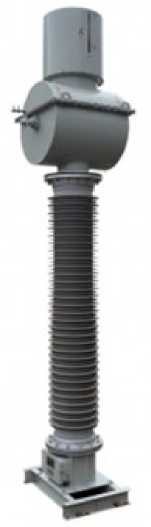

Рисунок 4 - Общий вид трансформаторов тока

ТГМ-220

Таблица 1 - Характеристики трансформаторов тока ТГМ

наносится электрографическим методом на табличку технических данных трансформатора и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде № 19457-00); прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия

ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

ТУ 3414-040-11703970-08 Трансформаторы тока серии ТГМ. Технические условия

Акционерное общество «Раменский электротехнический завод Энергия»

(АО «РЭТЗ Энергия»)

ИНН 5040010981

Адрес: 140105, г. Раменское, Московской обл., ул. Левашова, д. 21

Телефон (факс): +7 (496) 463 66 93 (+7 (496) 467 96 79)

Web-сайт: http://www.ramenergy.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
