Номер по Госреестру СИ: 57870-14
57870-14 Машины испытательные универсальные
(STB)
Назначение средства измерений:
Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.06.2024
Номер записи -
ID в реестре СИ - 370800
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МТ, мод. МТ 120, Машина испытательная универсальная STB-1225S, STB-1225S, STB-1225L, STB, 1225S,
Производитель
Изготовитель - A&D Company Limited
Страна - РОССИЯ
Населенный пункт - Япония; Производственная площадка:
Kensei Kogyo Co., Ltd., Япония.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1854 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Связь" (ТК 480)
№1483 от 2022.06.21 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (8)
№1411 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№1265 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (9)
№2007 от 2016.12.26 О внесении изменений в описания типа на машины испытательные универсальные STB
№1823 от 2019.08.05 О внесении изменений в описание типа на машины испытательные универсальных STB
№2798 от 2019.11.25 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Машины испытательные универсальные (STB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
57870-14 Машины испытательные универсальные (STB) Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
40647-09 Машины для испытания конструкционных материалов (УТС 101) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
57870-14 Машины испытательные универсальные (STB) Фирма "A&D Scales Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54967-13 25.07.2023 |
Весы неавтоматического действия, FC A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
|
57870-14 17.06.2024 |
Машины испытательные универсальные, STB A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
|
57871-14 17.06.2024 |
Машины испытательные универсальные, RTF, RTG A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
|
72386-18 06.09.2024 |
Весы MC с функцией компаратора, - A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
2649 | 6965 |
|
ФБУ Владимирский ЦСМ Владимирская область |
3179 | 6965 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
8700 | 6965 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
8700 | 6965 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
8700 | 6965 |
Программное обеспечение
Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Машины |
|
Идентификационное наименование ПО |
TACT |
|
Номер версии ПО |
1.1.0.ХХХХ*, не ниже 1.1.0.2777 |
|
Цифровой идентификатор ПО |
f86dd277f2c11734229b11697dc7ce09, 59с1а297с0вda910865cd0b447a5acf34 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*Х - не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита | |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным STBГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
Техническая документация A&D Company, Limited, Япония.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): (495) 437-5577, 437-5666.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

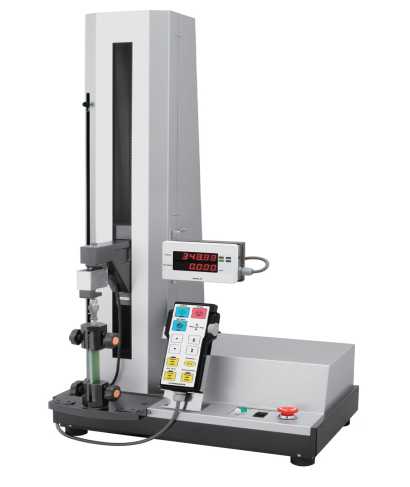

Общий вид машин представлен на рисунке 1.
Рисунок 1 - Общий вид
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).
На маркировочной табличке машины указывают:
-
- обозначение машины;
-
- знак утверждения типа;
-
- заводской номер;
-
- год и месяц изготовления.
Нанесение знака поверки на средства измерений не предусмотрено.
Таблица 3 -
|
Наименование |
Количество |
|
Машина |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2 -
|
Характеристика |
Модификация | |
|
STB-1225L |
STB-1225S | |
|
Наибольшая предельная нагрузка, кН |
2,5 | |
|
Наименьшая предельная нагрузка, кН |
0,005 | |
|
Диапазон измерений перемещения активного захвата, мм |
1000 |
600 |
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,05 - 1000 | |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1,0 | |
|
Габаритные размеры (ДхШ*В), мм, не более |
470x335x1450 |
470x335x1050 |
|
Масса, кг, не более |
56 |
43 |
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Г ц |
от 187 до 242 от 49 до 51 | |
|
Диапазон рабочих температур, 0С |
От +5 до + 40 | |
|
Относительная влажность, % |
20-80 | |
