Номер по Госреестру СИ: 54967-13
54967-13 Весы неавтоматического действия
(FC)
Назначение средства измерений:
Весы неавтоматического действия FC (далее весы) предназначены для статического определения массы веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 25.07.2023
Номер записи -
ID в реестре СИ - 367483
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FC-5000i, FC-5000 Si, FC-5000, FC-20Кi, FC-20Ki, FC-2000i, FC-10Кi, FC-10Ki, FC-1000i, FC-1000, FC, модификации FC-50Ki, FC, модификации FC-5000i, FC, мод. FC-5000Si, FC, мод. FC-5000i, FC модификация FC-50Кi, FC модификация FC-500i, FC модификация FC-1000i, FC 50Ki, FC, ,мод. FC-500Si,
Производитель
Изготовитель - A&D Company Limited
Страна - РОССИЯ
Населенный пункт - Япония; Производственная площадка:
Kensei Kogyo Co., Ltd., Япония.
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Статистика
Кол-во поверок - 257
Выдано извещений - 1
Кол-во периодических поверок - 186
Кол-во средств измерений - 51
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№1114 от 2013.09.22 Об утверждении типов средств измерений (РЕгистрационный номер в Гос.реестре СИ 54967-13 по 54975-13)
№1265 от 2022.05.26 Приказ о внесении изменений в сведения об утвержденных типах СИ (9)
№1483 от 2022.06.21 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (8)
№1563 от 2018.07.25 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52421 "Весы неавтоматического действия FC"
№1090 от 2023.05.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Весы неавтоматического действия (FC)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений A&D Company Limited
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
54967-13 25.07.2023 |
Весы неавтоматического действия, FC A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
57870-14 17.06.2024 |
Машины испытательные универсальные, STB A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
57871-14 17.06.2024 |
Машины испытательные универсальные, RTF, RTG A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
72386-18 06.09.2024 |
Весы MC с функцией компаратора, - A&D Company Limited (РОССИЯ Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Весы неавтоматического действия (FC)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "АПЗ" (РОСС СОБ 3.00199.2014) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "МЕТРОЛОГ" (RA.RU.311577) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ВЕССЕРВИС" (RA.RU.311646) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ВЕС" (RA.RU.311992) | 3 | 1 | 2 | 0 | 1 | 1 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 0 | 12 | 1 | 12 | 0 | 12 | ||
ООО "СТАНДАРТ" (RA.RU.312647) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ПАО "КАЗАНСКИЙ ВЕРТОЛЕТНЫЙ ЗАВОД" (1060) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ВМП "АВИТЕК" (RA.RU.312393) | 20 | 0 | 16 | 0 | 20 | 0 | 16 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ЗАВОД ЭЛЕКОН" (РОСС СОБ 3.00200.2014) | 23 | 5 | 0 | 23 | 0 | 23 | 0 | 23 | ||
ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 6 | 3 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 | ||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 7 | 0 | 0 | 0 | 7 | 0 | 0 | ||
ООО"ВЕСПРОФ" (RA.RU.311922) | 38 | 31 | 1 | 0 | 10 | 9 | 1 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 37 | 1 | 32 | 0 | 19 | 1 | 18 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 15 | 2 | 0 | 14 | 0 | 14 | 0 | 14 | |
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 1 | 0 | 4 | 0 | 1 | 0 | 1 | |
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
ООО "СЕРВИС-ЮГ-ККМ" (RA.RU.311179) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
АО "ЧРЗ "ПОЛЕТ" (RA.RU.310605) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ПАО "НПП "ИМПУЛЬС" (РОСС RU.0001.310161) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ПАО "ОАК" (RA.RU.310524) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ООО "ИВИМЕТ" (RA.RU.314313) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы неавтоматического действия (FC)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
1625 | 2315 |
ФБУ Брянский ЦСМ Брянская область |
1665 | 2315 |
ФБУ Брянский ЦСМ Брянская область |
1817 | 2315 |
ФБУ Владимирский ЦСМ Владимирская область |
1763 | 2315 |
ФБУ Владимирский ЦСМ Владимирская область |
2518 | 2315 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение |
Наименование программного обеспечения |
Весы FC |
Идентификационное наименование ПО |
-* |
Номер версии (идентификационный номер) ПО |
Р2 .ХХ |
Цифровой идентификатор ПО |
-* |
* - Примечание - Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, расположенную на корпусе весов.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FCГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация A&D Company, Limited, Япония.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46.
Тел./факс: (495) 437-55-77 / (495) 437-56-66.
Web-сайт: www.vniims.ru
E-mail : office@vniims.ru
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).
Общий вид весов представлен на рисунке 1.

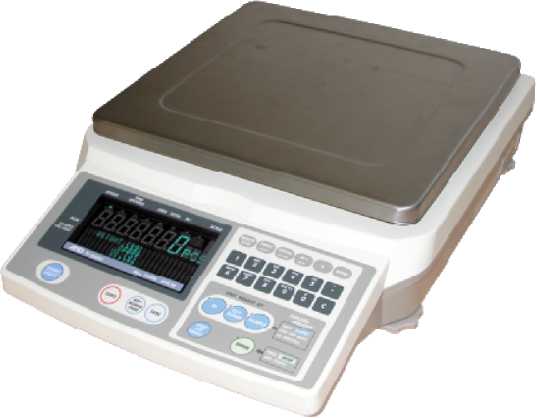

Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами:
-
- устройство автоматической и полуавтоматической установки нуля;
-
- устройство выборки массы тары (устройство взвешивания тары);
-
- устройство предварительного задания массы тары;
-
- устройство слежения за нулем;
-
- устройство выбора единиц измерений
Весы снабжены следующими функциями:
-
- взвешивание в различных единицах измерения массы (г, мг);
-
- взвешивание в процентах;
-
- подсчет числа одинаковых изделий по их массе;
-
- сигнализация о превышении нагрузки.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в 9 модификациях, отличающихся метрологическими характеристиками. Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2. Знак поверки наносится на свидетельство о поверке и/или на корпус весов.

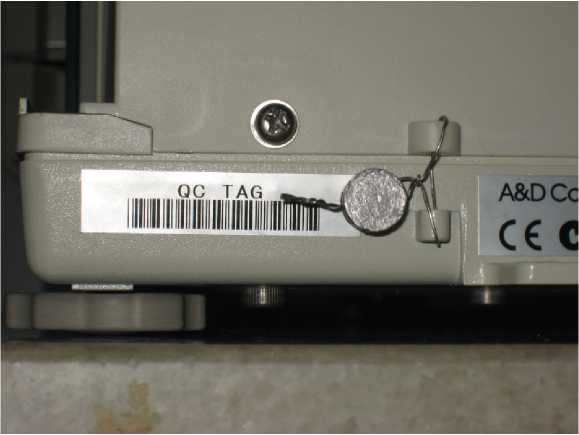

Рисунок 2 - Схема пломбировки весов
Таблица 3 -
Наименование |
Обозначение |
Количество |
Весы |
- |
1 шт. |
Адаптер сетевого питания |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 -
Наименование параметра |
Модификация весов | ||||||||
FC- 500i |
FC- 1000i |
FC- 2000i |
FC- 5000i |
FC-10Ki |
FC- 20Ki |
FC- 50Ki |
FC- 500Si |
FC- 5000Si | |
Максимальная нагрузка, Max, кг |
0,5 |
1 |
2 |
5 |
10 |
20 |
50 |
0,5 |
5 |
Минимальная нагрузка, Min, г |
1 |
2 |
4 |
10 |
20 |
40 |
100 |
0,1 |
1 |
Действительная цена деления, d, г |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 |
5 |
0,02 |
0,2 |
Среднеквадратическое отклонение (СКО) показаний весов при первичной поверке (в эксплуатации), г |
0,016 (0,03) |
0,03 (0,06) |
0,06 (0,13) |
0,16 (0,3) |
0,003 (0,006) |
0,6 (1,3) |
1,6 (3,3) |
0,01 (0,02) |
0,1 (0,2) |
Погрешность от нелинейности, г |
0,1 |
0,2 |
0,4 |
1 |
2 |
4 |
10 |
0,04 |
0,4 |
Диапазон температур, °С |
От + 10 до + 30 | ||||||||
Параметры электрического питания:
|
100 ... 240 50±1 9.12 | ||||||||
Габаритные размеры (ширина/длина/высота), мм, не более |
330/462/ 107 |
330/462/117 |
330/462/106 | ||||||
Масса весов, кг, не более |
5,5 |
6,5 |
6,7 |
7,5 |
7,6 |
8,1 |
