Номер по Госреестру СИ: 57871-14
57871-14 Машины испытательные универсальные
(RTF, RTG)
Назначение средства измерений:
Машины испытательные универсальные RTF, RTG (далее машина) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс USB, при включении компьютера и машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО.
Идентификационные данные (признаки) |
Значения |
Наименование программного обеспечения |
Машины |
Идентификационное наименование ПО |
ТАСТ |
Номер версии ПО |
1.1.0.ХХХХ*, не ниже 1.1.0.2777 |
Цифровой идентификатор |
f86dd277f2c11734229b11697dc7ce09, 59с1а297с0вda910865cd0b447a5acf34 |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
*Х - не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Лист № 5
Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным RTF, RTGГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
Техническая документация A&D Company, Limited, Япония.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон (факс): (495) 437-5577, 437-5666.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru.
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины
Общий вид машин представлен на рисунках 1, 2, 3.

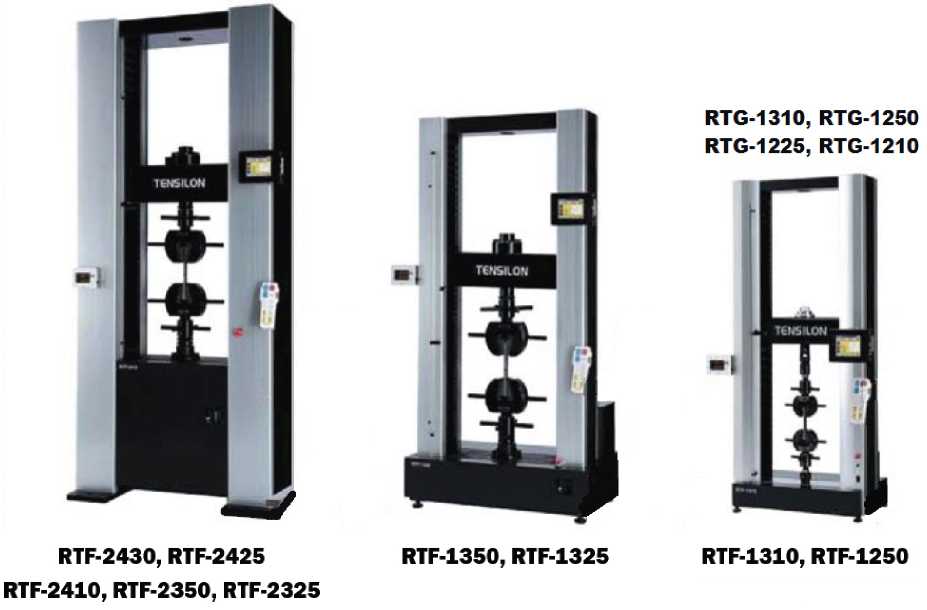

Рисунок 2 -RTF-1350 Рисунок 3 -RTF-1310, RTG-1310 (настольное исполнение) (настольное исполнение)
Рисунок 1 -RTF-2430
(напольное исполнение)
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Машины изготавливаются в двух конструктивных исполнениях - двухколонные и одноколонные, каждая из которых производится в нескольких модификациях. Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:
Машина испытательная универсальная ХХХ - ХАВС, где
1 2
-
1 - обозначение модификации машины в соответствии с классификацией производителя (RTF - двухколонная, технология F; RTG - двухколонная, технология G);
-
2 - Х - исполнение («1» - настольное, «2» - напольное)
АВС - условное обозначение наибольшей предельной нагрузки в Ньютонах, определяемой как ВС-10А, где А - степень числа; ВС - целое число.
На маркировочной табличке машины указывают:
-
- обозначение машины;
-
- знак утверждения типа;
-
- заводской номер;
-
- год и месяц изготовления.
Нанесение знака поверки на средства измерений не предусмотрено.
Таблица 2
Характеристика |
Модель | ||||
RTF-2430 |
RTF-2425 |
RTF-2410 |
RTF-2350 |
RTF-2325 | |
Наибольшая предельная нагрузка, кН |
300 |
250 |
100 |
50 |
25 |
Диапазон измерений перемещения активного захвата, мм |
1265 |
1160 |
1160 |
1210 | |
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005-500 |
0,0005-1000 | |||
Пределы допускаемой погрешности измерений нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки |
±1 |
±0,5 | |||
Габаритные размеры (ДхШхВ ), мм, не более |
1022x800x2560 |
1022x632x2275 | |||
Масса, кг, не более |
1300 |
780 | |||
Электрическое питание - от сети переменного тока: напряжение, В частота, Г ц |
от 187 до 242 от 49 до 51 | ||||
Диапазон рабочих температур, °С |
от +5 до +40 | ||||
Относительная влажность, % |
20-80 |
Таблица 3
Характеристика |
Модель | ||||
RTF-1350 |
RTF-1325 |
RTF-1310 |
RTF-1250 |
RTF-1225 | |
Наибольшая предельная нагрузка, кН |
50 |
25 |
10 |
5 |
2,5 |
Диапазон измерений перемещения активного захвата, мм |
1000 |
1100 | |||
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005-1000 | ||||
Пределы допускаемой погрешности измерений нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки |
±0,5 | ||||
Габаритные размеры, мм, не более |
937x584x1655 |
680x430x1555 | |||
Масса, кг, не более |
330 |
110 | |||
Электрическое питание - от сети переменного тока: напряжение, В частота, Г ц |
от 187 до 242 от 49 до 51 | ||||
Диапазон рабочих температур, °С |
от +5 до +40 | ||||
Относительная влажность, % |
20-80 |
Таблица 4
Характеристика |
Модель | ||||
RTF-1210 |
RTG 1310 |
RTG-1250 |
RTG-1225 |
RTG-1210 | |
Наибольшая предельная нагрузка, кН |
1 |
10 |
5 |
2,5 |
1 |
Диапазон измерений перемещения активного захвата, мм |
1100 | ||||
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,0005 1000 |
0,05-1000 | |||
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, % от измеряемой нагрузки |
±0,5 |
±1 | |||
Габаритные размеры, мм, не более |
680x430x 1555 |
708x436x1555 | |||
Масса, кг, не более |
110 |
100 | |||
Электрическое питание - от сети переменного тока: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
Диапазон рабочих температур, °С |
от +5 до +40 | ||||
Относительная влажность, % |
20-80 |
