Номер по Госреестру СИ: 57578-14
57578-14 Антенны логопериодические широкополосные
(STLPхххх)
Назначение средства измерений:
Антенны логопериодические широкополосные STLPxxxx (далее - антенны) предназначены для измерений напряженности электрической составляющей электромагнитного поля при совместной работе с измерительными приборами.
Внешний вид.
Антенны логопериодические широкополосные
Рисунок № 1
Знак утверждения типа
Знак утверждения типа»Рисунок 1
Метрологические и технические характеристикиДиапазон рабочих частот, МГц:
-
- STLP9128C............................................................................................................... от 200 до 1500;
-
- STLP9128D................................................................................................................ от 80 до 3000;
-
- STLP9128D special.................................................................................................... от 80 до 3000;
-
- STLP9128E................................................................................................................. от 80 до 1500;
-
- STLP9128E special..................................................................................................... от 80 до 1500;
-
- STLP9148.............................................................................................................от 1000 до 18000;
-
- STLP9149.................................................................................................................от 700 до 9000;
-
- STLP100-500.............................................................................................................. от 100 до 500.
Коэффициент калибровки, дБ(1/м):
-
- STLP9128C....................................................................................................................... от 8 до 24;
-
- STLP9128D...................................................................................................................... от 2 до 30;
-
- STLP9128D special.......................................................................................................... от 2 до 32;
-
- STLP9128E....................................................................................................................... от 0 до 22;
-
- STLP9128E special........................................................................................................... от 0 до 22;
-
- STLP9148.......................................................................................................................от 20 до 49;
-
- STLP9149.......................................................................................................................от 18 до 41;
-
- STLP100-500......................................................................................................... от минус 1 до 14.
Пределы допускаемой погрешности определения коэффициента калибровки, дБ................± 2.
Уровень кроссполяризационной составляющей, дБ, не более:
-
- STLP9128C (от 200 до 1500 МГц), STLP9128D, STLP9128D special, STLP9128E, STLP9128E
special, STLP9149............................................................................................................... минус 30;
-
- STLP9148.......................................................................................................................... минус 28;
-
- STLP100-500......................................................................................................................минус 25.
Входное сопротивление, Ом .........................................................................................................50.
КСВн входа, не более:
-
- STLP9128C (от 200 до 1500 МГц), STLP9128D, STLP9128D special, STLP9128E, STLP9128E
special, STLP9148, STLP9149, STLP100-500..............................................................................2,0.
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- STLP9128C..................................................................................................................930х890х940;
-
- STLP9128D...........................................................................................................1850х1460х2000;
-
- STLP9128D special...............................................................................................1480х1480х1340;
-
- STLP9128E............................................................................................................2160х1660х1940;
-
- STLP9128E special................................................................................................1500 х 1500 х 2000;
-
- STLP9148....................................................................................................................490х270х270;
-
- STLP9149....................................................................................................................485х270х270;
-
- STLP100-500.........................................................................................................1660х1780х4020.
Масса, кг, не более:
-
- STLP9149
Рабочие условия эксплуатации:
температура окружающего воздуха, °С от минус 10 до 40;
относительная влажность воздуха при температуре 20 °С, % до 80;
атмосферное давление, мм рт. ст. от 630 до 800.
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 57578-14 «Инструкция. Антенны логопериодические широкополосные STLPхххх фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.02.2014 г.
Основные средства поверки:
-
- векторный анализатор электрических цепей ZVA 24 (рег. № 37174-08), диапазон рабочих частот от 0,01 до 24 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1 • 10-6;
-
- генератор сигналов измерительный Agilent ESG E4422B (рег. № 29589-06), диапазон частот от 250 кГц до 4 ГГц, нестабильность ± 10-7, уровень выходного сигнала от 17 до минус 136 дБм, пределы допускаемой погрешности установки уровня выходного сигнала
± 0,5 дБ;
-
- нановольтметр постоянного напряжения В2-39 (рег. № 39918-08), диапазон измерений напряжения постоянного тока от 1 нВ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± 0,1 %;
-
- установка образцовая П1-5 (рег. № 7833-80), диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,3 до 12,5 В/м, пределы допускаемой погрешности воспроизведения напряженности электрического поля ± 1,0 дБ;
-
- установка измерительная К2П-71 (рег. № 26235-03), диапазон рабочих частот от
0,2 до 37,5 ГГц, предел измерений коэффициента калибровки (в диапазоне частот от 0,2 до 1,0 ГГц) относительно коэффициента калибровки рабочего эталона 30 дБ, диапазон измерений эффективной поверхности в диапазоне частот от 1 до 17,44 ГГц от 1 до 300 см2, пределы допускаемой основной погрешности измерений коэффициента калибровки и эффективной поверхности измерительных антенн ± 1,0 дБ;
-
- антенна измерительная П6-23М (рег. № 24810-03), диапазон частот от 1,0 до 18,0 ГГц, эффективная площадь 150 см2, пределы допускаемой относительной погрешности эффективной площади ± 20 %, КСВН входа 1,5;
- анализатор спектра Agilent Е4440А (рег. №26411-04), диапазон рабочих частот от 3 Гц до 26,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 1,0-10-6, пределы допускаемой погрешности определения уровня ± 1,2 дБ.
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»).Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Конструктивно антенна имеет две логопериодические решетки диполей, возбуждаемые двухпроводной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. Для повышения чувствительности логопериодическая часть имеет V-образную форму.
Антенны выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот): STLP9128C, STLP9128D, STLP9128D special, STLP9128E, STLP9128E special, STLP9148, STLP9149, STLP100-500.
Принцип действия антенн основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.

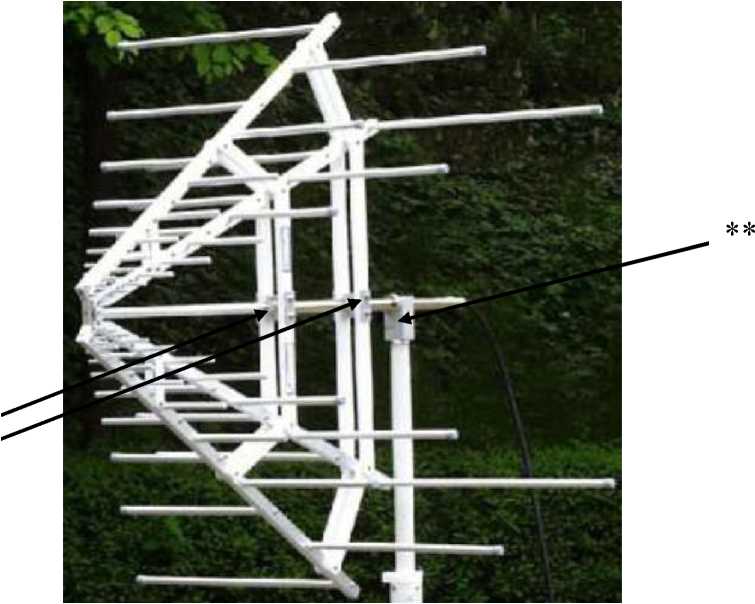

Внешний вид антенны, места пломбировки от несанкционированного доступа и место для размещения наклеек приведены на рисунке 1.
* - места пломбировки от несанкционированного доступа - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Комплект поставки включает:
-
- антенна логопериодическая широкополосная STLPхххх одной из модификаций: STLP9128C, STLP9128D, STLP9128D special, STLP9128E, STLP9128E special, STLP9148, STLP9149, STLP100-500 - 1 шт.;
-
- эксплуатационная документация - 1 к-т;
-
- методика поверки - 1 шт.
Диапазон рабочих частот, МГц:
-
- STLP9128C............................................................................................................... от 200 до 1500;
-
- STLP9128D................................................................................................................ от 80 до 3000;
-
- STLP9128D special.................................................................................................... от 80 до 3000;
-
- STLP9128E................................................................................................................. от 80 до 1500;
-
- STLP9128E special..................................................................................................... от 80 до 1500;
-
- STLP9148.............................................................................................................от 1000 до 18000;
-
- STLP9149.................................................................................................................от 700 до 9000;
-
- STLP100-500.............................................................................................................. от 100 до 500.
Коэффициент калибровки, дБ(1/м):
-
- STLP9128C....................................................................................................................... от 8 до 24;
-
- STLP9128D...................................................................................................................... от 2 до 30;
-
- STLP9128D special.......................................................................................................... от 2 до 32;
-
- STLP9128E....................................................................................................................... от 0 до 22;
-
- STLP9128E special........................................................................................................... от 0 до 22;
-
- STLP9148.......................................................................................................................от 20 до 49;
-
- STLP9149.......................................................................................................................от 18 до 41;
-
- STLP100-500......................................................................................................... от минус 1 до 14.
Пределы допускаемой погрешности определения коэффициента калибровки, дБ................± 2.
Уровень кроссполяризационной составляющей, дБ, не более:
-
- STLP9128C (от 200 до 1500 МГц), STLP9128D, STLP9128D special, STLP9128E, STLP9128E
special, STLP9149............................................................................................................... минус 30;
-
- STLP9148.......................................................................................................................... минус 28;
-
- STLP100-500......................................................................................................................минус 25.
Входное сопротивление, Ом .........................................................................................................50.
КСВн входа, не более:
-
- STLP9128C (от 200 до 1500 МГц), STLP9128D, STLP9128D special, STLP9128E, STLP9128E
special, STLP9148, STLP9149, STLP100-500..............................................................................2,0.
Габаритные размеры (длина х ширина х высота), мм, не более:
-
- STLP9128C..................................................................................................................930х890х940;
-
- STLP9128D...........................................................................................................1850х1460х2000;
-
- STLP9128D special...............................................................................................1480х1480х1340;
-
- STLP9128E............................................................................................................2160х1660х1940;
-
- STLP9128E special................................................................................................1500 х 1500 х 2000;
-
- STLP9148....................................................................................................................490х270х270;
-
- STLP9149....................................................................................................................485х270х270;
-
- STLP100-500.........................................................................................................1660х1780х4020.
Масса, кг, не более:
-
- STLP9149
Рабочие условия эксплуатации:
температура окружающего воздуха, °С от минус 10 до 40;
относительная влажность воздуха при температуре 20 °С, % до 80;
атмосферное давление, мм рт. ст. от 630 до 800.
