Номер по Госреестру СИ: 84329-22
84329-22 Эквиваленты сети
(NSLK 81хх)
Назначение средства измерений:
Эквиваленты сети NSLK 81хх (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 3
Общие сведения
Дата публикации - 13.01.2022
Срок свидетельства - 11.01.2027
Номер записи - 185719
ID в реестре СИ - 1395771
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NSLK 8163, NSLK 8127,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№20 от 2022.01.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Эквиваленты сети (NSLK 81хх)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84329-22 Эквиваленты сети (NSLK 81хх) Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
83850-21 Эквиваленты сети (ЭС-1000(СИ)) ЗАО НПЦ Фирма "НЕЛК" (РОССИЯ г. Москва) |
Все средства измерений ЗАО НПЦ Фирма "НЕЛК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2023 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2023 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Эквиваленты сети (ЭС-1000(СИ))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Эквиваленты сети (ЭС-1000(СИ))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Подготовка» документа «Эквиваленты сети NSLK 81хх. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети NSLK 81ххПриказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия.D-69250, г. Шенау, ул. Зигельхаузер, 25.
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003.
Электронная почта: office@schwarzbeck.de.
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон +7(495) 583-99-23, факс: +7(495) 583-99-48
Конструктивно эквивалент сети выполнен в виде моноблоков. Управление работой эквивалентов сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в обеспечении объекта (технического средства - источника индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающего на присоединительных зажимах напряжения на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Эквиваленты сети NSLK 81хх выпускаются в следующих модификациях: эквиваленты сети NSLK 8117, NSLK 8127, NSLK 8126, NSLK 8128, NSLK 8163. Они отличаются друг от друга номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.

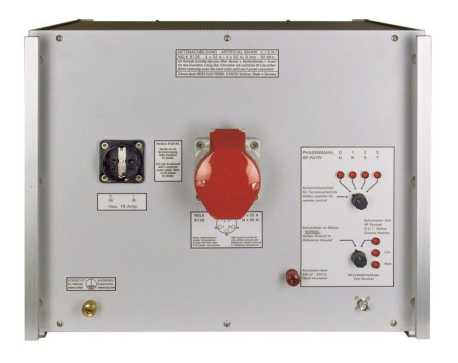

Фотографии общего вида эквивалентов сети приведены на рисунках 1, 2, 3.

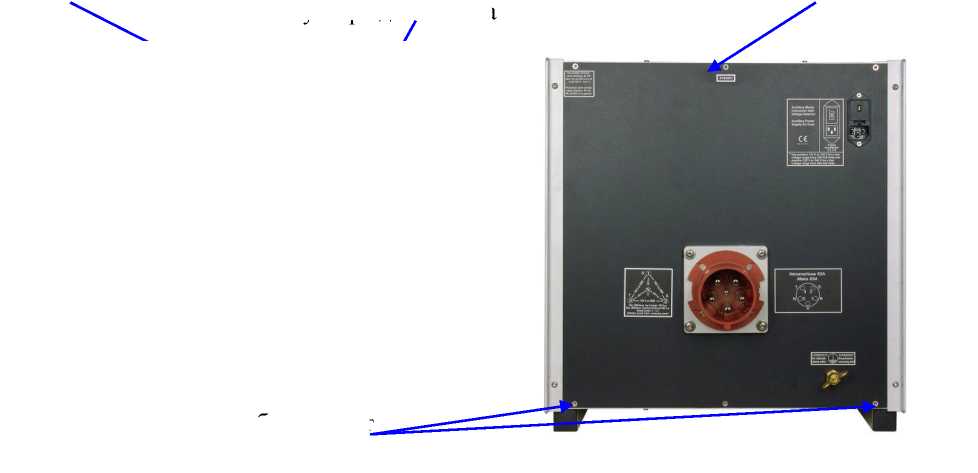

Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 4.

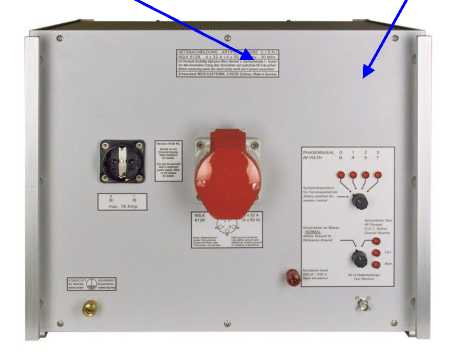

Рисунок 3 - Внешний вид эквивалента сети NSLK 8128
