Номер по Госреестру СИ: 53220-13
53220-13 Приемники измерительные
(FCKL1528 / FCVU1534 / FCLE1535)
Назначение средства измерений:
Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535 (далее по тексту -приемники) предназначены для селективных измерений частот и уровней радиосигналов и их детектирования, измерений напряженности электромагнитного поля совместно с измерительными антеннами.
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 3
Внешний вид.
Приемники измерительные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.04.2018
Номер записи - 143117
ID в реестре СИ - 365517
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, FCLE1535, FCKL1528 / FCVU1534 / FCLE1535,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2177 от 2018.10.18 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Приемники измерительные (FCKL1528 / FCVU1534 / FCLE1535)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schwarzbeck Mess-Elektronik OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2024 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2024 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Приемники измерительные (FCKL1528 / FCVU1534 / FCLE1535)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приемники измерительные (FCKL1528 / FCVU1534 / FCLE1535)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
5640 | 5640 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель приемников в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриемники измерительные FCKL1528 / FCVU1534 / FCLE1535. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приемникам измерительным FCKL1528 / FCVU1534 / FCLE1535Техническая документации фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 53220-13 «Инструкция. Приемники измерительные FCKL1528 / FCVU1534 / FCLE1535 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 26.12.2012 года.
Средства поверки:
установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. № 9180-83), диапазон измерений ослабления от 0 до 50 дБ, диапазон частот от 9 кГц до 18 ГГц, пределы допускаемой погрешности измерений ослабления ± 0,1 дБ;
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от
10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5Ч0’7 Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5-10"7.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», ГерманияD-69250, г. Шенау, ул. Клинге 29
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003
Электронная почта: office@schwarzbeck.de
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310
Телефон/факс: (459) 505-41-28
E-mail: info@certce.ru, http://www.certce.ru
Конструктивно приемник выполнен в виде моноблока. Управление работой приемников осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели приемников, так и дистанционно через шину 1ЕЕЕ-488.
Принцип работы приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника и измерении их частоты и уровня. Приемники построены по супергетеродинной схеме с тройным преобразованием частоты.
Приемники позволяют проводить измерения среднего, пикового (максимальное и минимальное значение), квазипикового, среднего квадратического значения уровней входных радиосигналов, частоты несущего колебания и его спектральных составляющих, индикации результатов измерений уровней в аналоговом и цифровом представлениях. Приемники обеспечивают автоматизированные измерения в диапазонах частот от 9 кГц до 30 МГц (FCKL1528), от 20 до 1050 МГц (FCVU1534), от 9 кГц до 3250 МГц (FCLE1535).
Фотографии общего вида приемников приведены на рисунках 1 а, 1 б, 1 в.

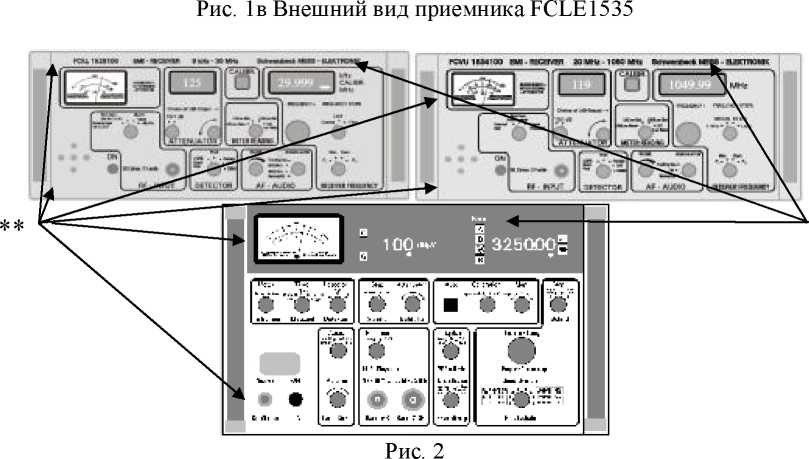

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

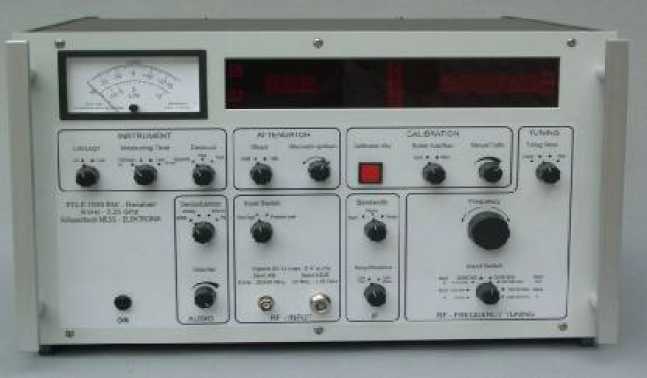

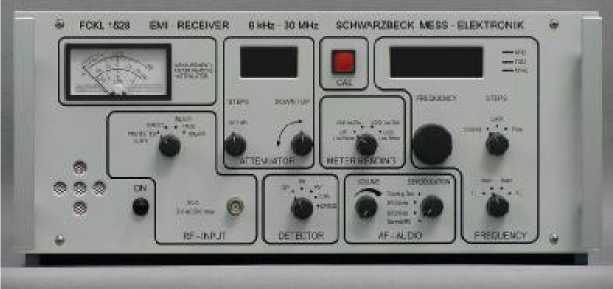

Рис. 1а Внешний вид приемника FCKL1528

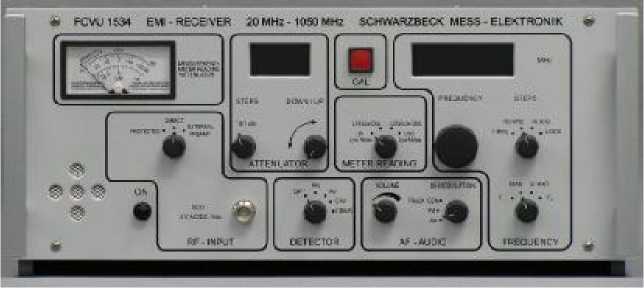

Рис. 1б Внешний вид приемника FCVU1534
