Номер по Госреестру СИ: 54568-13
54568-13 Антенны измерительные штыревые
(VAMP 9243)
Назначение средства измерений:
Антенны измерительные штыревые VAMP 9243 (далее - антенны) предназначены для измерений напряженности электрического поля в диапазоне частот от 9 кГц до 30 МГц при совместной работе с измерительными приборами.
Внешний вид.
Антенны измерительные штыревые

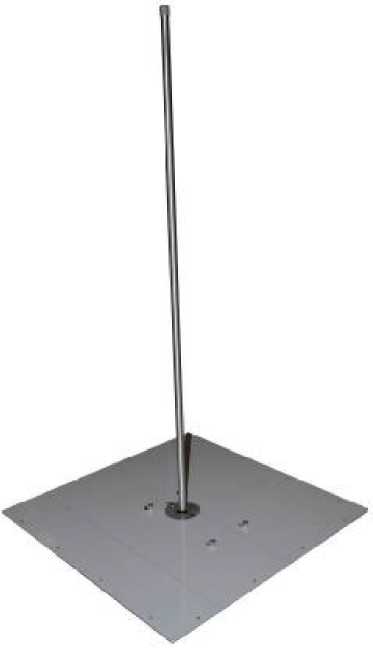

Рисунок № 1
Внешний вид.
Антенны измерительные штыревые

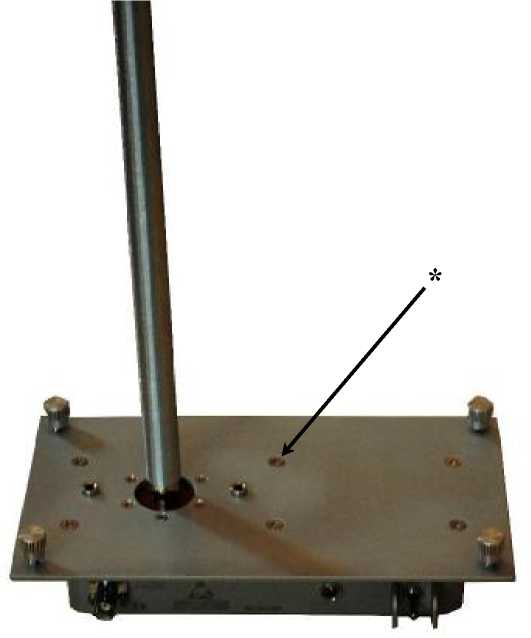

Рисунок № 2
Внешний вид.
Антенны измерительные штыревые
Рисунок № 3
Знак утверждения типа
Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунках 1-3.Рисунок 1
Рисунок 2
Рисунок 3
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа »
Метрологические и технические характеристикиРабочий диапазон частот, МГц ...................................................................... от 0,009 до 30
Коэффициент калибровки, дБ(1/м) ................................................................ от 8,5 до 11,5
Пределы допускаемой погрешности определения коэффициента калибровки, дБ
Максимальная величина измеряемой напряженности поля (на частоте 1 МГц), В/м, не менее
Выходное напряжение аккумуляторного блока, В
Габаритные размеры (длина х ширина х высота), мм, не более............... 220 х 120 х 1040
Габаритные размеры противовеса (длина х ширина), мм, не более................... 600x600
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на основной блок антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнтенны измерительные штыревые VAMP 9243. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным штыревым VAMP 9243
ГОСТ 8.560-94 ГСИ «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003...1000 МГц».
Техническая документации фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 54568-13 «Инструкция. Антенны измерительные штыревые VAMP 9243 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2012 г.
Основные средства поверки:
- установка измерительная К 2 П-70 (регистрационный № 26236-03) (диапазон рабочих частот от 20 Гц до 300 МГц, предел измерений коэффициента калибровки измерительных антенн относительно коэффициента калибровки эталонной антенны 40 дБ, пределы допускаемой основной погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ).
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия
D-69250, г. Шенау, ул. Клинге 29
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310 Телефон/факс: (459) 505-41-28
E-mail: info@certce.ru, http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Конструктивно антенна состоит из приемного штыря с квадратным противовесом и основного блока, в котором располагаются усилитель, блок питания и выходной разъем.
Принцип действия антенны основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Усилитель обеспечивает усиление измеряемого сигнала и согласование импеданса антенны с волновым сопротивлением выходного коаксиального разъема типа BNC с номинальным входным сопротивлением 50 Ом. Питание на усилитель подается от аккумуляторных батарей, расположенных в блоке питания.
Для измерения напряженности электрического поля антенна подключается к входу измерительного приемника, анализатора спектра, селективного вольтметра либо иного приемного устройства.
Внешний вид антенны, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунках 1-3.
Рисунок 1
Рисунок 2
Рисунок 3
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа »
Комплект поставки включает:
антенна измерительная VAMP 9243 - 1 шт.;
эксплуатационная документация - 1 к-т.;
методика поверки - 1 шт.
Рабочий диапазон частот, МГц ...................................................................... от 0,009 до 30
Коэффициент калибровки, дБ(1/м) ................................................................ от 8,5 до 11,5
Пределы допускаемой погрешности определения коэффициента калибровки, дБ
Максимальная величина измеряемой напряженности поля (на частоте 1 МГц), В/м, не менее
Выходное напряжение аккумуляторного блока, В
Габаритные размеры (длина х ширина х высота), мм, не более............... 220 х 120 х 1040
Габаритные размеры противовеса (длина х ширина), мм, не более................... 600x600
