Номер по Госреестру СИ: 55152-13
55152-13 Эквиваленты сети
(NNBL 822х/ NNBM 812х)
Назначение средства измерений:
Эквиваленты сети NNBL 822х/ NNBM 812х (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Внешний вид.
Эквиваленты сети
Рисунок № 3
Внешний вид.
Эквиваленты сети
Рисунок № 4
Внешний вид.
Эквиваленты сети
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель эквивалентов сети в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийЭквиваленты сети NNBL 822х/ NNBM 812х. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети NNBL 822х/ NNBM 812хГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-2 до 2^109 Гц.
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Техническая документации фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 55152-13 «Инструкция. Эквиваленты сети NNBL 822х/ NNBM 812х фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.12.2012 года.
Средства поверки:
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 5^10-7 Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия.D-69250, г. Шенау, ул. Клинге 29.
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003.
Электронная почта: office@schwarzbeck.de.
Заявитель
Общество с ограниченной ответственностью «CeртCE» (ООО «CeртCE»).Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в обеспечении объекта (техническое средство - источник индустриальных радиопомех) рабочим током, нагрузке места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающее на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Выпускаемые модификации эквивалентов сети (NNBL 8225 / NNBL 8226 / NNBL 8226-2 / NNBL 8226-HV / NNBM 8124 / NNBM 8126A / NNBM 8126A 890 / NNBM 8126D / NNBM 8126F HYB / NNBM 8126G) отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (розеток двухфазной и трехфазной сети электропитания) и зажимов.
Фотографии общего вида эквивалентов сети приведены на рисунках 1 а - 1 г.

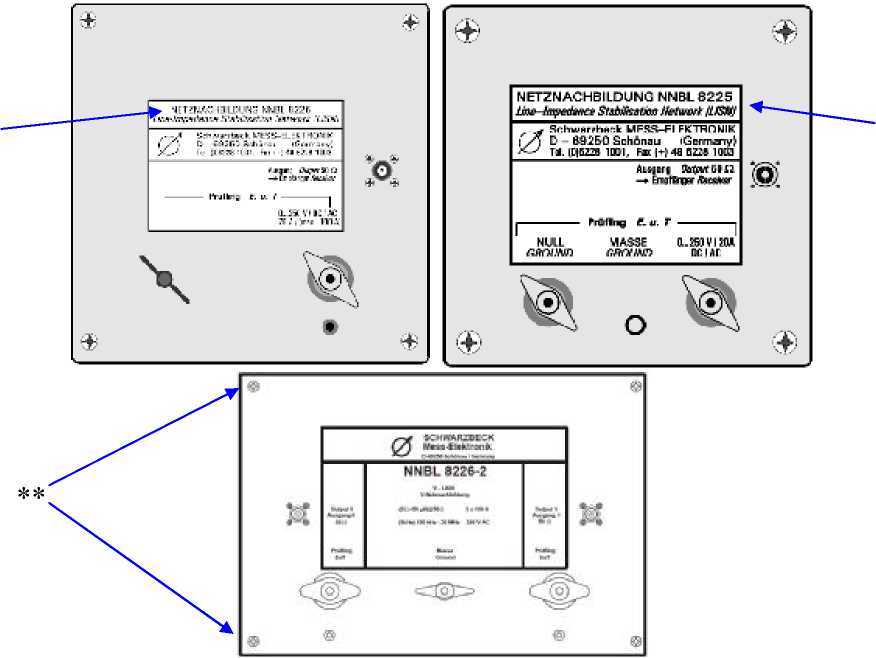

Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

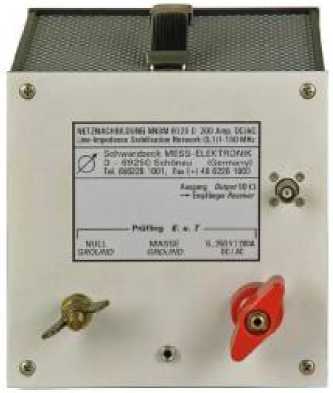

Рис. 1а Внешний вид эквивалентов сети NNBL 8225, NNBL 8226, NNBM 8126A 890, NNBM 8126D

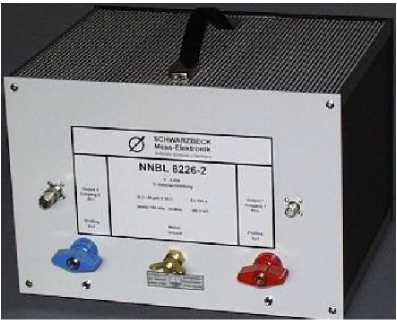

Рис. 1б Внешний вид эквивалентов сети NNBL 8226-2, NNBL 8226-HV

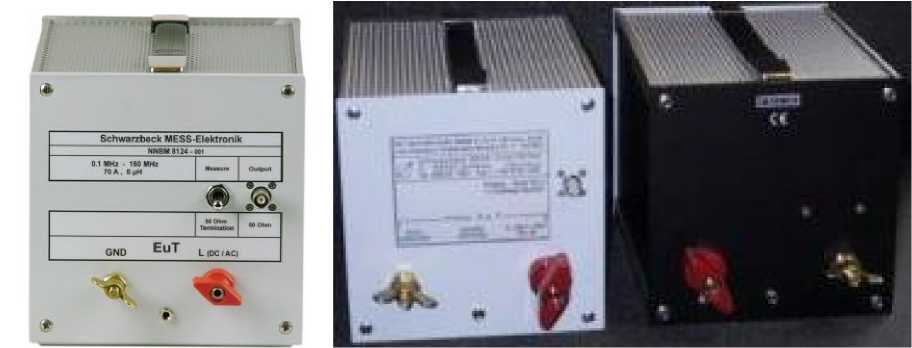

Рис. 1в Внешний вид эквивалентов сети NNBM 8124 (слева) NNBM 8126A (справа)

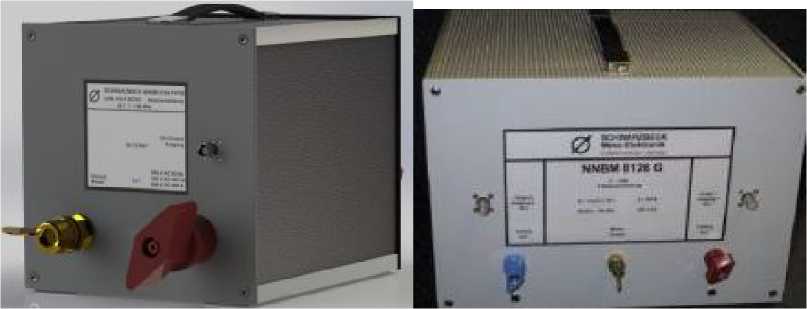

Рис. 1г Внешний вид эквивалентов сети NNBM 8126F HYB (слева) NNBM 8126G (справа)
*
NETZNACHBILDUNG NNBL6225 .£пм--Л1ртяйнст SYjAj№i'a£mw /fetfiiAfr/ MW
I---------------------------------------
NIAL ПЙГМ.ИП
Ггй11|ц^ F_u. Г ------------1
HASSE a.ZfflVIHK ПГ1ЛГ
. .y Ri:hwHr,hH :k И F RS—Fl FKTHOHIK iXj D B3j!&0 Schfinau iGenniaTvJ та.вдЕдд iooi,. ви H4a aza iwta
*
Рис. 2
.-j bCIHWiHZnCCK L/l IVna-UakVsn*. 5r !ЯащСа11й±г | ||
NNBL 9226-1 | ||
IiWi | ||
№■ |
UHIM J4Wi 1H¥4 |
■ >■ |
ГЖ1 | ||
--Igr-J
* - места для размещения наклейки
** - места для пломбировки от несанкционированного доступа
Основные метрологические и технические характеристики эквивалентов сети приведены в таблице 1.
Таблица 1
Наименование параметра (характеристики) |
Значение параметра (характеристики) | |||||
NNBL 8225 |
NNBL 8226 |
NNBL 8226 2 |
NNBL 8226- HV | |||
Диапазон рабочих частот, МГц |
от 0,009 до 100 | |||||
Коэффициент калибровки, дБ, | ||||||
не более |
6 | |||||
Масса, кг, не более |
2,2 |
4,5 |
6,5 |
4,5 | ||
Габаритные размеры (длина х |
160X160 X |
220 х 220 х |
220 х 320 х |
220 х 220 х | ||
ширина х высота) мм, не более |
260 |
260 |
260 |
260 | ||
NNBM 8124 |
NNBM 8126A |
N |
NBM 8126A | |||
890 | ||||||
Диапазон рабочих частот, МГц |
от 0,1 до 150 | |||||
Коэффициент калибровки, дБ, | ||||||
не более |
2 | |||||
Масса, кг, не более |
1,9 |
1,9 |
4,4 |
Значение параметра (характеристики) | |||
Габаритные размеры (длина х ширина х высота) мм, не более |
160 х 210 х 165 |
160 х 160 х 210 |
220 х 220 х 320 |
NNBM 8126D |
NNBM 8126F HYB |
NNBM 8126G | |
Диапазон рабочих частот, МГц |
от 0,1 до 150 | ||
Коэффициент калибровки, дБ, не более |
2 | ||
Масса, кг, не более |
2,8 |
6,5 |
4,5 |
Габаритные размеры (длина х ширина х высота) мм, не более |
160 х 160 х 280 |
220 х 220 х 260 |
320х 220х260 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20° С, % атмосферное давление, кПа |
от 15 до 25 до 80 от 84 до 106,7 |
