Номер по Госреестру СИ: 54319-13
54319-13 Рупоры широкополосные
(BBHA 9120 x)
Назначение средства измерений:
Рупоры широкополосные ВВНА 9120 х (далее - рупоры) предназначены для измерений характеристик электромагнитных полей в рабочем диапазоне частот.
Внешний вид.
Рупоры широкополосные
Рисунок № 1
Внешний вид.
Рупоры широкополосные
Рисунок № 2
Внешний вид.
Рупоры широкополосные
Рисунок № 3
Внешний вид.
Рупоры широкополосные
Рисунок № 4
Внешний вид.
Рупоры широкополосные
Рисунок № 5
Внешний вид.
Рупоры широкополосные
Рисунок № 6
Внешний вид.
Рупоры широкополосные
Рисунок № 7
Внешний вид.
Рупоры широкополосные
Рисунок № 8
Внешний вид.
Рупоры широкополосные
Рисунок № 9
Внешний вид.
Рупоры широкополосные
Рисунок № 10
Знак утверждения типа
Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 10. Пломбировка рупоров от несанкционированного доступа осуществляется в месте крепления коаксиального СВЧ - соединителя.Рисунок 1 - Внешний вид рупора BBHA 9120 A
Рисунок 2 - Внешний вид рупора BBHA 9120 B
Рисунок 3 - Внешний вид рупора BBHA 9120 C
Рисунок 4 - Внешний вид рупора BBHA 9120 D
Рисунок 5 - Внешний вид рупора BBHA 9120 E
Рисунок 6 - Внешний вид рупора BBHA 9120 F
Рисунок 7 - Внешний вид рупора BBHA 9120 G
Рисунок 8 - Внешний вид рупора BBHA 9120 LF
Рисунок 9 - Внешний вид рупора BBHA 9120 L3F
**
Рисунок 10
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Лист № 5 Всего листов 7 Метрологические и технические характеристики
Метрологические и технические характеристики рупоров приведены в таблице 1. Таблица 1
Наименование параметра или характеристики |
Значение характеристики |
Рабочий диапазон частот, ГГц: ВВНА 9120 A |
от 0,8 до 5 |
ВВНА 9120 B |
от 1,5 до 10 |
ВВНА 9120 C |
от 4 до 18 |
ВВНА 9120 D |
от 1 до 16 |
ВВНА 9120 E |
от 0,5 до 6 |
ВВНА 9120 F |
от 0,25 до 2 |
ВВНА 9120 G |
от 0,4 до 2,5 |
ВВНА 9120 LF |
от 0,8 до 6 |
ВВНА 9120 L3F |
от 0,5 до 2,8 |
КСВН входа рупоров, не более: ВВНА 9120 A |
2,5 |
ВВНА 9120 B |
3,0 |
ВВНА 9120 C |
3,0 |
ВВНА 9120 D |
2,0 |
ВВНА 9120 E |
2,0 |
ВВНА 9120 F |
3,5 |
ВВНА 9120 G |
3,5 |
ВВНА 9120 LF |
2,0 |
ВВНА 9120 L3F |
2,5 |
Коэффициент усиления составляет, дБ: ВВНА 9120 A |
от 4 до 14 |
ВВНА 9120 B |
от 7 до 22 |
ВВНА 9120 C |
от 9 до 17 |
ВВНА 9120 D |
от 5 до 18 |
ВВНА 9120 E |
от 6 до 20 |
ВВНА 9120 F |
от 7 до 15 |
ВВНА 9120 G |
от 8 до 19 |
ВВНА 9120 LF |
от 6 до 18 |
ВВНА 9120 L3F |
от 5 до 15 |
Пределы допускаемой относительной погрешности измерений коэффициента усиления, дБ |
± 2,0 |
Тип СВЧ соединителя по ГОСТ РВ 51914-2002: ВВНА 9120 A |
N(розетка) |
ВВНА 9120 B |
N(розетка) |
ВВНА 9120 C |
SMA (розетка) |
ВВНА 9120 D |
N(розетка) |
ВВНА 9120 E |
N(розетка) |
ВВНА 9120 F |
N или 7-16 (розетка) |
ВВНА 9120 G |
7-16 (розетка) |
ВВНА 9120 LF |
N(розетка) |
ВВНА 9120 L3F |
N(розетка) |
Габаритные размеры (длина*ширина*высота), мм, не более: ВВНА 9120 A |
408x245x142 |
ВВНА 9120 B |
482x182x124 |
Наименование параметра или характеристики |
Значение характеристики |
ВВНА 9120 C |
140x98x69 |
ВВНА 9120 D |
408x245x142 |
ВВНА 9120 E |
820x424x314 |
ВВНА 9120 F |
950x960x680 |
ВВНА 9120 G |
990x550x460 |
ВВНА 9120 LF |
617х275х180 |
ВВНА 9120 L3F |
550x416x240 |
Масса, кг, не более: ВВНА 9120 A |
1,3 |
ВВНА 9120 B |
1,3 |
ВВНА 9120 C |
0,5 |
ВВНА 9120 D |
1,3 |
ВВНА 9120 E |
4,1 |
ВВНА 9120 F |
16 |
ВВНА 9120 G |
10 |
ВВНА 9120 LF |
3,8 |
ВВНА 9120 L3F |
3,8 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от минус 10 до 40 |
относительная влажность воздуха при температуре 20 °С, % |
до 70 |
атмосферное давление, мм рт. ст. |
от 630 до 795 |
Знак утверждения типа средства измерений наносится на табличку с типом и заводским номером рупоров методом травления (табличка крепится к внешней поверхности рупора) и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Рупоры широкополосные ВВНА 9120 х. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рупорам широкополосным ВВНА 9120 хГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».
ГОСТ Р 8.574-2000 «Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 54319-13 «Инструкция. Рупоры широкополосные ВВНА 9120 х фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России 18.04.2013 г.
Основные средства поверки:
-
- измеритель КСВН панорамный Р2М-18 (рег. № 36013-07): диапазон частот от 0,1 до 18 ГГц, диапазон измерений КСВН от 1,04 до 5, пределы допускаемой относительной погрешности измерений КСВН ± (3^KcmU+1) (где KcmU- измеренное значение КСВН);
-
- установка измерительная К2П-71 (рег. № 26235-03): диапазон частот от 0,2 до 37,5 ГГц, пределы основной относительной погрешности измерений коэффициента калибровки и эффективной площади измерительных антенн ± 1,0 дБ.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия
D-69250, г. Шенау, ул. Клинге 29
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310 Телефон/факс: (459) 505-41-28
E-mail: mfo@certce.ru. http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Конструктивно рупоры представляет собой линейно расширяющийся двухгребневой волноводный переход с излучающим раскрывом прямоугольного сечения. Гребни специальной формы, представляющие собой экспоненциальную антенну, вмонтированы в конструкцию в форме пирамидального рупора, имеющего излом около вершины конструкции, уменьшающий ее высоту. Экспоненциальная часть обеспечивает работу антенны в сверхшироком диапазоне частот. Рупорная часть обеспечивает емкостную (Н-стенки) и индуктивную (Е-стенки) связь при работе антенны в нижней части рабочего диапазона частот и выраженные направленные свойства при работе антенны в верхней части рабочего диапазона частот. Конструкция изготовлена из металла и имеет общую запитку в вершине рупорной части. Антенны запитываются через коаксиальный вход типа SMA, N или 7-16 (розетка) по ГОСТ РВ 51914-2002.
Принцип действия рупоров основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
При измерениях плотности потока энергии электромагнитного поля антенны посредством кабельной сборки подключаются к входу приемного измерительного устройства -измерителя мощности, анализатора спектра, измерительного приемника или другого. При возбуждении электромагнитного поля с нормированными характеристиками антенны подключаются к выходу генератора сигналов СВЧ или другого источника сигналов.
Внешний вид рупоров приведен на рисунках 1 - 9.
Место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 10. Пломбировка рупоров от несанкционированного доступа осуществляется в месте крепления коаксиального СВЧ - соединителя.

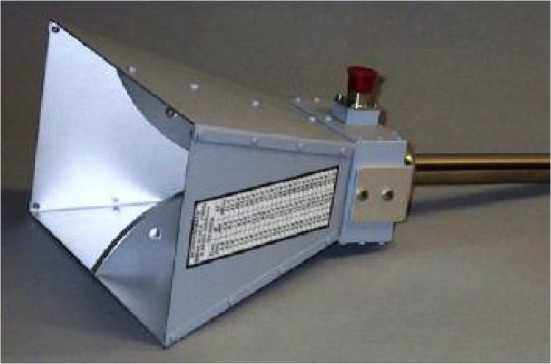

Рисунок 1 - Внешний вид рупора BBHA 9120 A

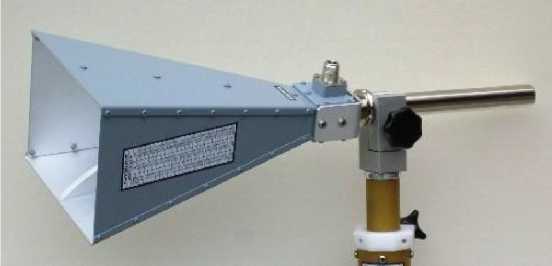

Рисунок 2 - Внешний вид рупора BBHA 9120 B

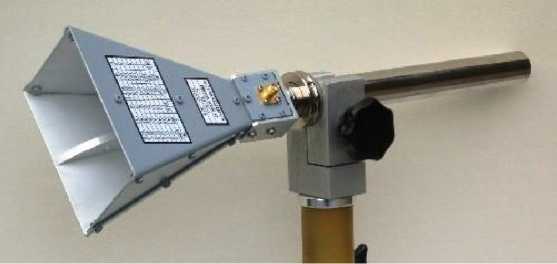

Рисунок 3 - Внешний вид рупора BBHA 9120 C

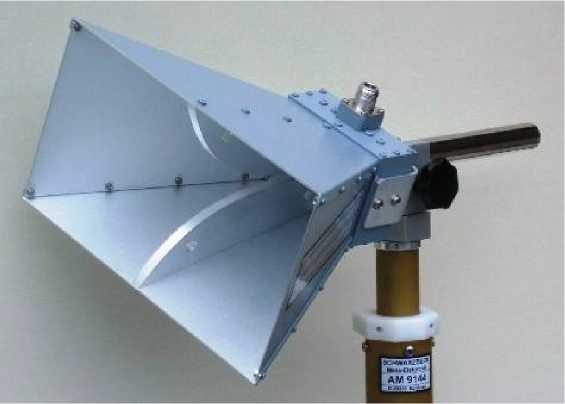

Рисунок 4 - Внешний вид рупора BBHA 9120 D

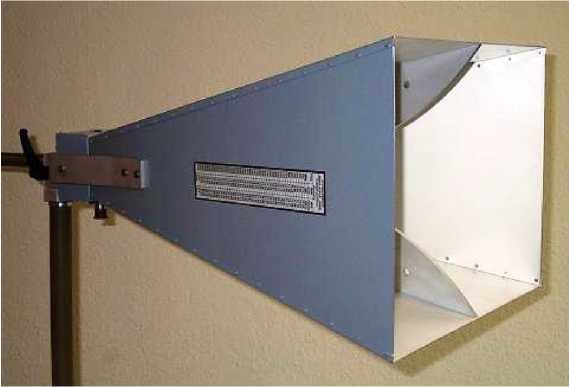

Рисунок 5 - Внешний вид рупора BBHA 9120 E

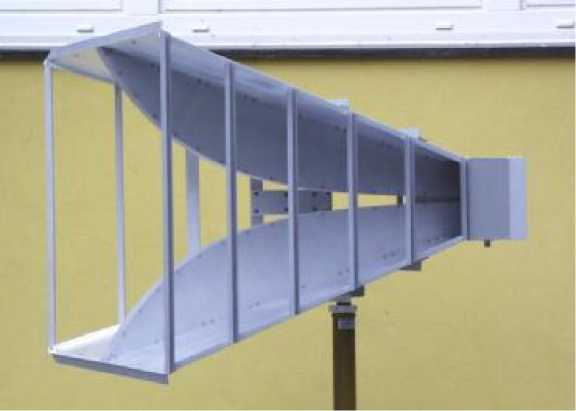

Рисунок 6 - Внешний вид рупора BBHA 9120 F

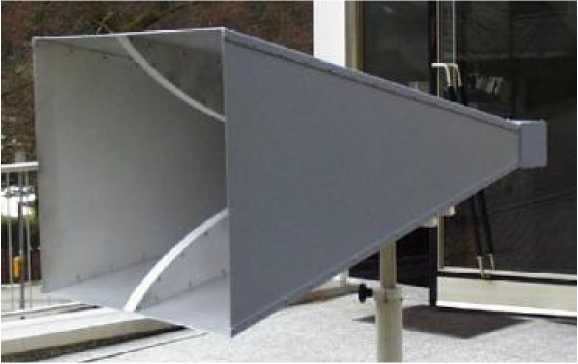

Рисунок 7 - Внешний вид рупора BBHA 9120 G

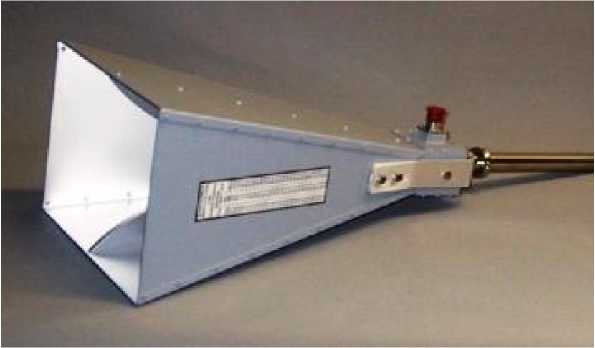

Рисунок 8 - Внешний вид рупора BBHA 9120 LF

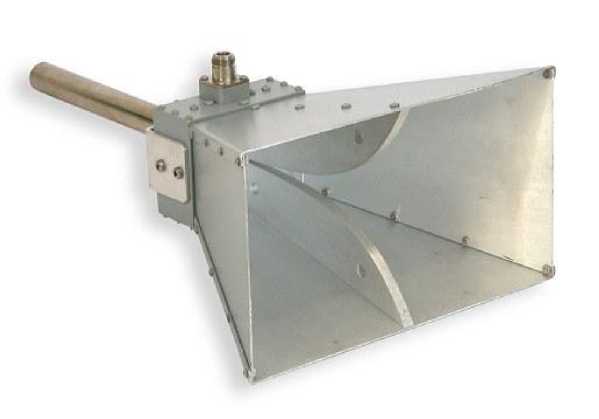

Рисунок 9 - Внешний вид рупора BBHA 9120 L3F
**

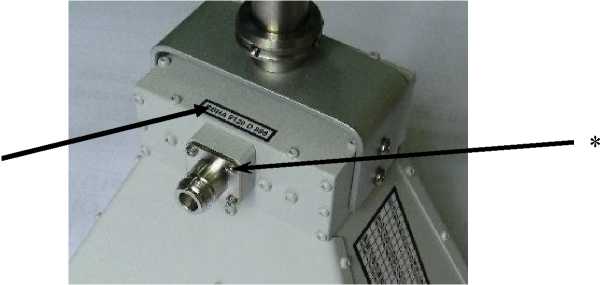

Рисунок 10
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
