Номер по Госреестру СИ: 52695-13
52695-13 Антенны измерительные
(VULB916х)
Назначение средства измерений:
Антенны измерительные VULB916x (далее - антенны) предназначены для измерений напряженности электрической составляющей электромагнитного поля при совместной работе с измерительными приборами.
Внешний вид.
Антенны измерительные
Рисунок № 1
Внешний вид.
Антенны измерительные
Рисунок № 2
Внешний вид.
Антенны измерительные
Рисунок № 3
Внешний вид.
Антенны измерительные
Рисунок № 4
Внешний вид.
Антенны измерительные
Рисунок № 5
Внешний вид.
Антенны измерительные
Рисунок № 6
Внешний вид.
Антенны измерительные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.12.2027
Номер записи - 142525
ID в реестре СИ - 364925
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, Без модификации, Антенны измерительные VULB9168, Антенны измерительные VULB9162, Антенны измерительная VULB 9161 SE, Антенна измерительная VULB9162, Антенна измерительная VULB9161SE, Антенна измерительная VULB9161, Антенна измерительная VULB 9161 SE, VULB916х, VULB916SE, VULB9168, VULB9163, VULB9162, VULB9161SE, VULB9161, VULB9160, VULB 9168, VULB 9163, VULB 9162,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок - 154
Выдано извещений - 2
Кол-во периодических поверок - 118
Кол-во средств измерений - 21
Кол-во владельцев - 44
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 724 дн.
Приказы РСТ, где упоминается данный тип СИ
№2851 от 2017.12.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№2798 от 2022.11.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
№3400 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Судостроение" (ТК 005)
Наличие аналогов СИ: Антенны измерительные (VULB916х)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schwarzbeck Mess-Elektronik OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2023 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2023 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Антенны измерительные (VULB916х)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 8 | 4 | 4 | 0 | 3 | 1 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 2 | 1 | 14 | 2 | 10 | 0 | 10 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 11 | 9 | 2 | 0 | 11 | 9 | 2 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 34 | 5 | 28 | 0 | 33 | 5 | 28 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 56 | 2 | 4 | 51 | 0 | 33 | 3 | 30 | |
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Антенны измерительные (VULB916х)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
15668 | 14846 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
15668 | 14846 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
15668 | 14846 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
15668 | 14846 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
15668 | 14846 |
Знак утверждения типа
Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на на рисунках 1-6.
$ $ $
*
Рисунок 4 - VULB9162
Рисунок 3 - VULB9161SE
*
Рисунок 5 - VULB9163

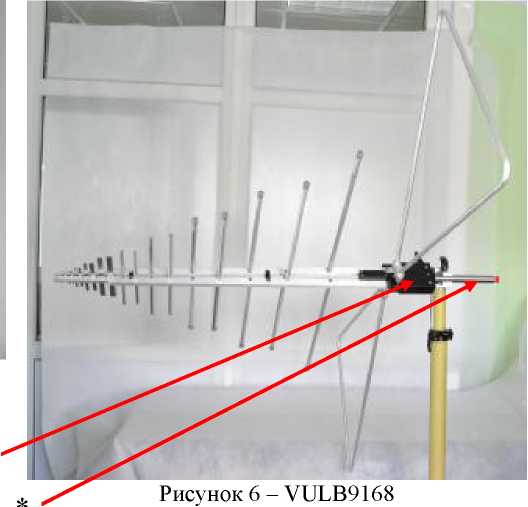

Рисунок 6 - VULB9168
- место нанесения наклейки «Знак утверждения типа»
- место пломбировки от несанкционированного доступа
Метрологические и технические характеристики
|
Тип |
VULB |
VULB |
VULB |
VULB |
VULB |
VULB |
|
9160 |
9161 |
9161SE |
9162 |
9163 |
9168 | |
|
Рабочий диапазон частот, |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
|
МГц |
1700 |
2000 |
2000 |
7000 |
4000 |
2000 |
|
Коэффициент калибровки, |
от 7 до |
от 6 до |
от 6 до |
от 6 до |
от 6 до |
от 8 до |
|
дБ(1/м), не более |
35 |
36 |
35 |
47 |
37 |
39 |
|
Тип |
VULB |
VULB |
VULB |
VULB |
VULB |
VULB |
|
9160 |
9161 |
9161SE |
9162 |
9163 |
9168 | |
|
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
± 2 |
± 2 |
± 2 |
± 2 |
± 2 |
± 2 |
|
Входное сопротивление, Ом |
50 |
50 |
50 |
50 |
50 |
50 |
|
КСВН входа (для частот от 200 МГц), не более |
2,5 |
2,5 |
2,5 |
2,0 |
2,0 |
2,0 |
|
Габаритные размеры |
1090 * |
1000* |
1090* |
1253* |
1240* |
1090* |
|
(длина * ширина * высота), |
1660х |
1660* |
1490* |
1500* |
1500* |
1500* |
|
мм, не более |
520 |
520 |
560 |
620 |
620 |
520 |
|
Масса, кг, не более |
3,1 |
3,1 |
3,1 |
3,1 |
3,1 |
3,1 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на штангу антенны методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийАнтенны измерительные VULB916x. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным VULB916xТехническая документации фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 52695-13 «Инструкция. Антенны измерительные VULB916х фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 24.10.2012 г.
Основные средства поверки:
-
- измеритель КСВН и ослаблений Р2-132 (рег. № 32197-06) (диапазон частот от 0,01 до 8,3 ГГц, диапазон измерений КСВН от 1,03 до 5,0, пределы допускаемой относительной погрешности измерений КСВН ± 25 %);
-
- генератор сигналов измерительный Agilent ESG E4422B (рег. № 29589-06) диапазон частот от 250 кГц до 4 ГГц, нестабильность ± 10-7, уровень выходного сигнала от 17 до минус 136 дБм, пределы допускаемой погрешности установки уровня выходного сигнала
± 0,5 дБ);
-
- нановольтметр постоянного напряжения В2-39 (рег. № 39918-08) (диапазон измерений напряжения постоянного тока от 1 нВ до 1000 В, пределы допускаемой погрешности измерений напряжения постоянного тока ± 0,1 %);
-
- установка образцовая П1-5 (рег. № 7833-80) (диапазон рабочих частот от 30 до 1000 МГц, диапазон воспроизведения напряженности электрического поля от 0,3 до 12,5 В/м, пределы допускаемой погрешности воспроизведения напряженности электрического поля
± 1,0 дБ);
-
- установка измерительная К2П-71 (рег. № 26235-03) (диапазон рабочих частот от 0,2 до 37,5 ГГц, предел измерений коэффициента калибровки (в диапазоне частот от 0,2 до
1,0 ГГц) относительно коэффициента калибровки рабочего эталона 30 дБ, диапазон измерений эффективной поверхности в диапазоне частот от 1 до 17,44 ГГц от 1 до 300 см2, пределы допускаемой основной погрешности измерений коэффициента калибровки и эффективной поверхности измерительных антенн ± 1,0 дБ);
-
- антенна измерительная n6-23M (рег. № 24810-03) (диапазон частот от 1,0 до
18,0 ГГц, эффективная площадь 150 см2, пределы допускаемой относительной погрешности эффективной площади ± 20 %, КСВН входа 1,5).
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310 Телефон/факс: (459) 505-41-28
E-mail: mfo@certce.ru, http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Конструктивно антенны имеют логопериодическую решетку диполей и биконический вибратор, возбуждаемые двухпроводной линией. Двухпроводная линия запитывается через коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом.
Принцип действия антенн основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.

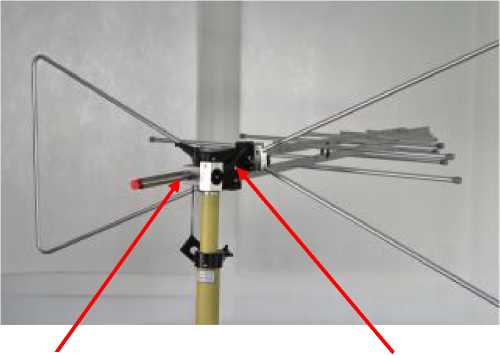

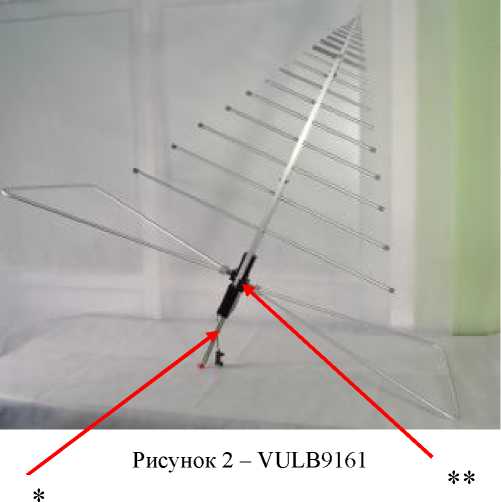

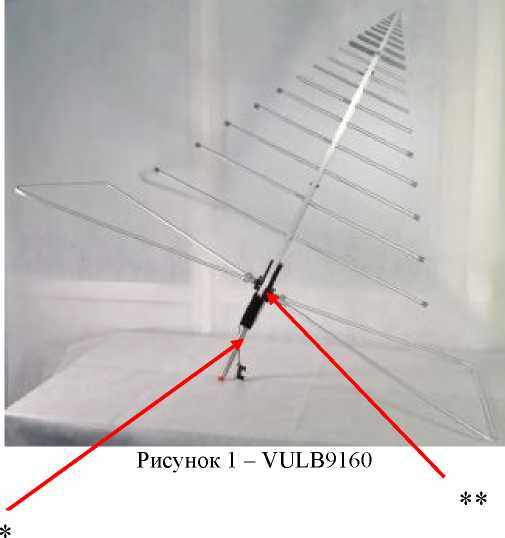

Внешний вид антенн, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на на рисунках 1-6.
$ $ $
*
Рисунок 4 - VULB9162
Рисунок 3 - VULB9161SE
*
Рисунок 5 - VULB9163
Рисунок 6 - VULB9168
- место нанесения наклейки «Знак утверждения типа»
- место пломбировки от несанкционированного доступа
Комплект поставки включает:
антенна измерительная VULB916x - 1 шт.;
комплект эксплуатационной документации - 1 шт.;
методика поверки - 1 шт.
|
Тип |
VULB |
VULB |
VULB |
VULB |
VULB |
VULB |
|
9160 |
9161 |
9161SE |
9162 |
9163 |
9168 | |
|
Рабочий диапазон частот, |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
от 30 до |
|
МГц |
1700 |
2000 |
2000 |
7000 |
4000 |
2000 |
|
Коэффициент калибровки, |
от 7 до |
от 6 до |
от 6 до |
от 6 до |
от 6 до |
от 8 до |
|
дБ(1/м), не более |
35 |
36 |
35 |
47 |
37 |
39 |
|
Тип |
VULB |
VULB |
VULB |
VULB |
VULB |
VULB |
|
9160 |
9161 |
9161SE |
9162 |
9163 |
9168 | |
|
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
± 2 |
± 2 |
± 2 |
± 2 |
± 2 |
± 2 |
|
Входное сопротивление, Ом |
50 |
50 |
50 |
50 |
50 |
50 |
|
КСВН входа (для частот от 200 МГц), не более |
2,5 |
2,5 |
2,5 |
2,0 |
2,0 |
2,0 |
|
Габаритные размеры |
1090 * |
1000* |
1090* |
1253* |
1240* |
1090* |
|
(длина * ширина * высота), |
1660х |
1660* |
1490* |
1500* |
1500* |
1500* |
|
мм, не более |
520 |
520 |
560 |
620 |
620 |
520 |
|
Масса, кг, не более |
3,1 |
3,1 |
3,1 |
3,1 |
3,1 |
3,1 |
