Номер по Госреестру СИ: 55169-13
55169-13 Эквиваленты сети
(TEMP 8400)
Назначение средства измерений:
Эквиваленты сети ТЕМР 8400 (далее по тексту - эквиваленты сети)
предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.10.2018
Номер записи - 145307
ID в реестре СИ - 367707
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Эквиваленты сети TEMP 8400, Эквивалент сети TEMP 8400, ТЕМР 8400, Нет модификации, нет данных, TEMP 8400,
Производитель
Изготовитель - Фирма "Schwarzbeck Mess-Elektronik OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 76
Выдано извещений - 0
Кол-во периодических поверок - 62
Кол-во средств измерений - 7
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3419 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оборудование энергетическое стационарное" (ТК 244)
Наличие аналогов СИ: Эквиваленты сети (TEMP 8400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schwarzbeck Mess-Elektronik OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47502-11 |
Антенны измерительные логопериодические, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52418-13 08.12.2027 |
Антенны рупорные широкополосные, BBHA 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
52695-13 18.12.2027 |
Антенны измерительные, VULB916х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
53220-13 12.04.2018 |
Приемники измерительные, FCKL1528 / FCVU1534 / FCLE1535 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53915-13 26.06.2018 |
Приемники измерительные, FCLS1536 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54319-13 09.07.2023 |
Рупоры широкополосные, BBHA 9120 x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
54568-13 09.07.2023 |
Антенны измерительные штыревые, VAMP 9243 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55151-13 04.10.2018 |
Эквиваленты сети, NSLK 812х/ NNLK 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55152-13 04.10.2018 |
Эквиваленты сети, NNBL 822х/ NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55169-13 04.10.2018 |
Эквиваленты сети, TEMP 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57393-14 05.04.2024 |
Антенны трехкоординатные измерительные рамочные, HXYZ 9170 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
2 года | |
|
57578-14 04.06.2019 |
Антенны логопериодические широкополосные, STLPхххх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
58966-14 06.09.2024 |
Антенны магнитные активные измерительные, FMZB 15xx Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
58967-14 06.09.2024 |
Антенны измерительные биконические активные, EFS 921x Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
59015-14 06.09.2024 |
Антенны измерительные логопериодические, USLP 914хх, ESLP 9145 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
1 год | |
|
55169-21 23.07.2026 |
Эквиваленты сети, ТЕМР 8400 Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83649-21 12.11.2026 |
Эквиваленты сети, NNBM 812х Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84329-22 11.01.2027 |
Эквиваленты сети, NSLK 81хх Фирма "Schwarzbeck Mess-Elektronik OHG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Эквиваленты сети (TEMP 8400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 11 | 1 | 1 | 10 | 0 | 11 | 1 | 10 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 9 | 2 | 0 | 9 | 0 | 4 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 34 | 1 | 1 | 32 | 0 | 22 | 0 | 22 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Эквиваленты сети (TEMP 8400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель эквивалентов сети в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Эквиваленты сети ТЕМР 8400. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети ТЕМР 8400ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц.
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
Техническая документации фирмы - изготовителя.
Поверка
Поверка осуществляется по документу МП 55169-13 «Инструкция. Эквиваленты сети ТЕМР 8400 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.12.2012 года.Средства поверки:
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до 40 ГГц, выходная мощность до 0,1 Вт, относительная нестабильность частоты не более 10-6, пределы допускаемой абсолютной погрешности установки выходной мощности ± 1 дБ;
генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85), диапазон частот от 0,001 Гц до 1,999999 МГц, пределы допускаемой абсолютной погрешности установки частоты ± 540-7 Гц;
приемник измерительный ESU8 (рег. № 41971-09), диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений отношения уровней ± 0,4 дБ.
Изготовитель
Фирма «Schwarzbeck Mess-Elektronik OHG», Германия.D-69250, г. Шенау, ул. Клинге 29.
Телефон: +49(0)6228/1001, факс: +49(0)6228/1003.
Электронная почта: office@schwarzbeck.de.
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»).Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно через шину SUB-D25.
Принцип работы эквивалентов сети (как V-образных эквивалентов сети питания) заключается в следующем. Эквиваленты сети обеспечивают испытываемый объект (техническое средство - источник индустриальных радиопомех) рабочим током, нагружают место его подключения к сети электропитания с ненормированным полным сопротивлением и подают через фильтр нижних частот возникающие на присоединительных зажимах напряжение на вход измерительного приемника (анализатора спектра, селективного вольтметра).
Фотографии общего вида эквивалентов сети приведены на рисунке 1.
Места пломбировки от несанкционированного доступа и обозначение мест для размещения наклейки приведены на рисунке 2.

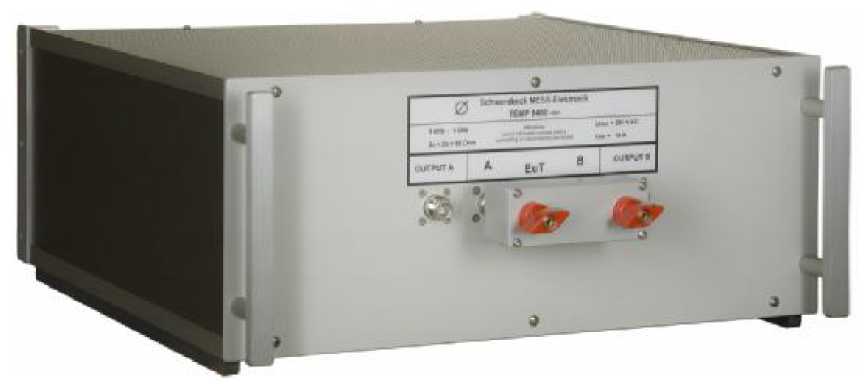

Рис. 1 Внешний вид эквивалентов сети ТЕМР 8400

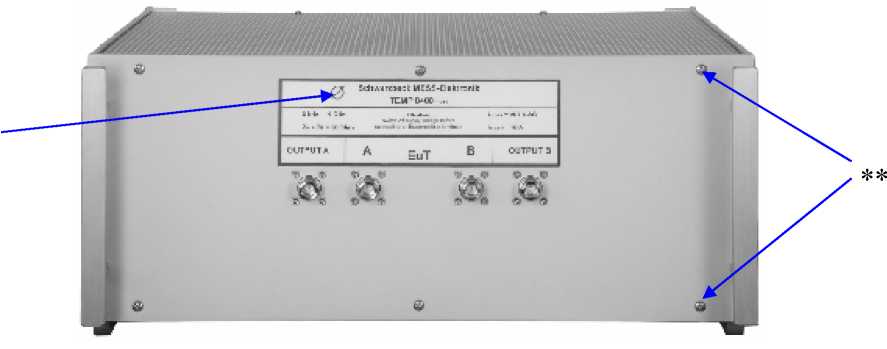

Рис. 2
* - место для размещения наклейки
**** - места для пломбировки от несанкционированного доступа
В комплект поставки приемников входят :
-
- эквивалент сети ТЕМР 8400 - 1 шт.;
-
- эксплуатационная документация 1 к-т.;
-
- методика поверки - 1 шт.
Основные метрологические и технические характеристики эквивалентов сети приведены в таблице 1.
Таблица 1
|
Наименование параметра (характеристики) |
Значение параметра (характеристики) |
|
Диапазон рабочих частот, МГц |
от 0,009 до 1000 |
|
Коэффициент калибровки, дБ, не более |
3 |
|
Развязка между каналами, дБ, не менее |
25 |
|
Масса, кг, не более |
11,5 |
|
Габаритные размеры (длина X ширина X высота) мм, не более |
448 х 191 х 470 |
|
Параметры электропитания: напряжение переменного тока, В |
220 + 22 |
|
частота, Гц |
50 ± 1 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от 15 до 25 |
|
относительная влажность воздуха при температуре 20° С, % |
до 80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
