Сведения о средстве измерений: 57503-14 Датчики давления

Номер по Госреестру СИ: 57503-14
57503-14 Датчики давления
(Magnehelic 605)

Назначение средства измерений:
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давлений газа, а также для преобразования значения измеряемого параметра в унифицированный выходной сигнал на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 2

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 147980
ID в реестре СИ - 370380
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Magnehelic 605,

Производитель

Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Наличие аналогов СИ: Датчики давления (Magnehelic 605)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
57503-14 Датчики давления (Magnehelic 605)
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС») (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью «БД СЕНСОРС РУС» (ООО «БД СЕНСОРС РУС»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23069-02
01.06.2007
Манометры дифференциальные, Magnehelic серии 2000
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24391-03

Напоромеры показывающие, Magnehelic, мод. 2000
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
33629-06
01.01.2012
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
41218-09
01.09.2014
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55086-13

Датчики давления, Magnehelic 605
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55087-13

Преобразователь давления измерительный, 607-8
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55741-13

Манометры дифференциальные показывающие, PG-7200-804-P1
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55742-13

Манометр показывающий, MEGNEHELIC 2040D
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57503-14

Датчики давления, Magnehelic 605
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57504-14

Преобразователь давления измерительный, 607-8
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59076-14

Преобразователь давления измерительный, 628-13-GH-P1-E1-S2
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59088-14

Ротаметры, VFB-67-SSV
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59109-14

Манометры показывающие, MAGNEHELIC 2005D
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
59789-15
23.12.2024
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
70245-18

Трубки Пито, 160S-108PM
Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:

  • БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
  • ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
  • ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
  • ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
  • ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
  • ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
  • ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
  • ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
  • ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
  • РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
  • СИ БИОАНАЛИЗА
  • СИ В СИСТЕМАХ СВЯЗИ
  • СИ ДЛЯ НАНОИНДУСТРИИ
  • СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
  • СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
  • СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
  • СИ СЛУЖБ ЭКОЛОГИИ
  • СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
  • СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
  • ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ

Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.

Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РЯЗАНСКИЙ ЦСМ"
(RA.RU.311387)
РСТ
  • Magnehelic 605
  • 5 0 5 0 5 0 5
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Magnehelic 605
  • 7 0 7 0 7 0 7

    Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    2394 3082
    ФБУ Магаданский ЦСМ
    Магаданская область
    5143 3082
    ФБУ Саратовский ЦСМ им. Б.А. Дубовикова
    Саратовская область
    3012 3082
    ФБУ Томский ЦСМ
    Томская область
    1778 3082

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на корпус датчика и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в соответствующем разделе паспорта на датчики давления Magnehelic 605.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам давления Magnehelic 605

    • 1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;

    • 2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

    • 3. ГОСТ Р 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;

    • 4. Техническая документация «Dwyer Instruments, INC», США.

    Поверка

    Поверка

    осуществляется в соответствии с документами МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» и МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».

    Основные средства поверки:

    - микроманометр переносной ПМКМ , ВПИ 400 кгс / м 2, ПГ : ±0,01 %;

    - мера электрического сопротивления Р 3030, 100 Ом ;

    - калибратор процессов многофункциональный Fluke 726, диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002^1изм. + 0,002 мА).


    Изготовитель


    «Dwyer Instruments, Inc.», США
    P.O. Box 373 Michigan City, IN 46361, USA
    Tel.: 219/879-8000, Fax: 219/872-9057
    Сайт: www.dwyer-inst.com

    Заявитель


    Открытое акционерное общество «Энерго-Строительная Корпорация «СОЮЗ», г. Москва
    Юр. адрес: 119415, г. Москва, проспект Вернадского, д. 39
    Почтовый адрес: 117342, г. Москва, ул. Обручева, д. 36
    Тел.: +7 (495) 232-20-44, факс: +7 (495) 913-30-63
    E-mail: office@soyuz-corp.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

    Основным элементом датчика давления Magnehelic 605 является первичный преобразователь с чувствительным элементом в виде измерительной диафрагмы. Преобразователь преобразует изменение положения измерительной диафрагмы под воздействием давления в унифицированный электрический выходной сигнал.

    Датчик Magnehelic 605 снабжен индикаторным устройством со стрелочным механизмом.

    Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

    MAGNEHELIC^

    • 'WDIQATING t»*M5MITTM Ц. \ ЧА* FHJ'bJM >UUb з

    X п'Гш

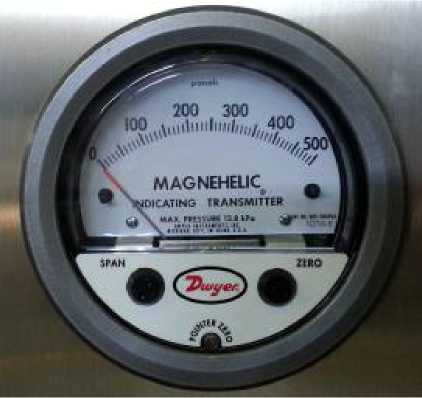

    Рис. 1. Внешний вид датчика давления Magnehelic 605 модель 605-500Pa.

    Внешний вид. Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU), http://oei-analitika.ru

    п

    k MACNEHUIC

    Л1й№'л It A <i             "

    , W'*" "7*7       ,**4 ч

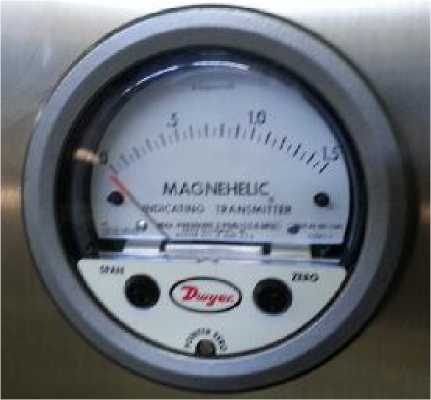

    Рис. 2. Внешний вид датчика давления Magnehelic 605 модель 605-1,5kPa.


    Датчики давления Magnehelic 605:

    - модель 605-500Pa, зав . № N39V-J                                            1 шт .

    - модель 605-1,5kPa, зав. № N44V-J                                           1 шт .

    Паспорт                                                                      2 экз.


    Наименование характеристики

    Значение характеристики

    Индикаторное устройство

    Встроенный преобразователь

    Диапазоны измерений давления:

    • - модель 605-500Pa, Па

    • - модель 605-1,5kPa, кПа

    от 0 до 500 от 0 до 1,5

    Пределы допускаемой основной приведенной погрешности, %

    ± 2

    ± 0,5

    Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C

    ± 1

    ± 0,45

    Выходной сигнал, мА

    -

    от 4 до 20

    Параметры электропитания:

    Напряжение постоянного тока (2 провода), В Постостоянный ток, не более, мА

    -

    от 10 до 35

    38

    Температура окружающей среды, °С

    от минус 7 до плюс 49

    Габаритные размеры, мм, (диаметр х ширина)

    139,7x68,3

    Масса, кг, не более

    1
