Номер по Госреестру СИ: 55087-13
55087-13 Преобразователь давления измерительный
(607-8)
Назначение средства измерений:
Преобразователь давления измерительный 607-8 (далее по тексту - преобразователь) предназначен для преобразования разности давлений чистого, сухого воздуха или других неагрессивных газов в стандартный двухпроводной, выходной сигнал 4-20 мА на Челябинской ТЭЦ-1.
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю давления измерительному 607-8.-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ 8.017-2010 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация фирмы-изготовителя.
Изготовитель
«Dwyer Instruments, INC», СШАP.O. BOX 373 MICHIGAN CITY, IN 46361, U.S.A.
Tel.: 219/879-8000, Fax: 219/872-9057
Сайт: www. dwyer-inst. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователя основан на упругой деформации чувствительного элемента.
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного тока, пропорциональный давлению.
Корпус преобразователя изготовлен из нержавеющей стали.
'• I (2^9$)
OlFFMENllAt P«£5?U»E THANSWITTE" model Е
1и№ГГ ll-HTIt *“ilL 1 rti* 1Ш1ШИЕ: fi.’lllTI-L’l-•?»-<’ MIIIM4I rHSHir ’• s/h вдов

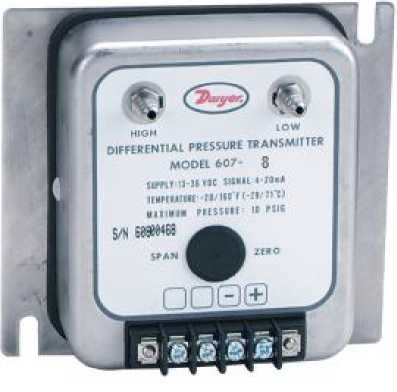

Рисунок 1. Преобразователь давления измерительный 607-8
Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон измерений давления, дюйм вод. ст. (кПа) |
от 0 до 10 (от 0 до 2,5) |
Пределы допускаемой основной приведенной погрешности, % |
± 0,5 |
Пределы допускаемой дополнительной погрешности, %/10 °С |
± 0,15 |
Выходной сигнал, мА |
от 4 до 20 |
Параметры электропитания: - напряжение постоянного тока, В |
от 12 до 36 |
Температура окружающей среды, °С |
от минус 29 до плюс 71 |
Габаритные размеры, (длина х высота х ширина) не более, мм |
116 х 107 х 47 |
Масса, не более, кг |
0,4 |
