Номер по Госреестру СИ: 55742-13
55742-13 Манометр показывающий
(MEGNEHELIC 2040D)
Назначение средства измерений:
Манометр показывающий MAGNEHELIC 2040D (далее - манометр) предназначен для измерения избыточного давления (в т.ч. вакуумметрического) и измерения разности давлений на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Манометр показывающий
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 145941
ID в реестре СИ - 368341
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, Манометры показывающие дифференциальные Magnehelic, Манометр показывающий Magnehelic, Без модификации, MEGNEHELIC 2040D,
Производитель
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 398
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1611 дн.
Приказы РСТ, где упоминается данный тип СИ
№1399 от 2013.12.04 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55738-13 по 55745-13,15141-13,55746-13,55747-13)
№196 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Металлопродукция из черных металлов и сплавов" (ТК 375)
Наличие аналогов СИ: Манометр показывающий (MEGNEHELIC 2040D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55742-13 Манометр показывающий (MEGNEHELIC 2040D) Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
37815-08 Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие (ТМ, НМ, ТНМ, ДТМ, ДНМ, ДТНМ) ООО "НПЦ "Манометр" (РОССИЯ г.Саранск) |
|
55742-13 Манометр показывающий (MEGNEHELIC 2040D) Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
80824-20 Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ) Общество с ограниченной ответственностью "Научно производственный центр Манометр" (ООО НПЦ "Манометр") (РОССИЯ Республика Мордовия, г. Саранск) |
Все средства измерений Общество с ограниченной ответственностью "Научно производственный центр Манометр" (ООО НПЦ "Манометр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 391 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Напоромеры, тягомеры, тягонапоромеры, дифманометры-напоромеры, дифманометры-тягомеры, дифманометры-тягонапоромеры мембранные показывающие (НМ, ТМ, ТНМ, ДНМ, ДТМ, ДТНМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в соответствующем разделе паспорта на манометр показывающий MAGNEHELIC 2040D.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометру показывающему MAGNEHELIC 2040D
-
1. ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
-
2. ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па»;
-
3. МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»;
-
4. Техническая документация DWYER INSTRUMENTS, INC., США.
Поверка
Поверка осуществляется в соответствии с документом МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»*.* - при этом штуцер, обозначенный знаком «минус», соединяется с атмосферой.
Основные средства поверки:
- манометр цифровой МТ 210, диапазон измерений давления от минус 1 до 30 бар, ПГ : ± 0,01 %.
Изготовитель
DWYER INSTRUMENTS, INC., США102 Indiana Hwy. 212 (P.O. Box 373)
Michigan City, INDIANA 46360 (46361) USA
Tel.: 219/879-8000, fax: 219/872-9057
http://www.dwyer-inst.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Манометр представляет собой однострелочный прибор с чувствительным элементом в виде мембраны. Изменение положения мембраны передается магниту, расположенному под шкалой манометра, который перемещает стрелку относительно шкалы.
Манометр снабжен контактным устройством.
Фото общего вида манометров представлено на рисунке 1.

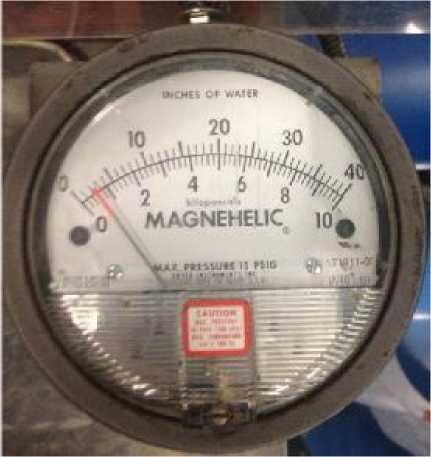

Рис. 1. Внешний вид манометра показывающего MAGNEHELIC 2040D.
