Номер по Госреестру СИ: 70245-18
70245-18 Трубки Пито
(160S-108PM)
Назначение средства измерений:
Трубки Пито 160S-108PM (далее - трубки Пито) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в цилиндрических и прямоугольных газоходах и вентиляционных системах.
Внешний вид.
Трубки Пито
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 162056
ID в реестре СИ - 384456
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Dwyer Instruments, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№135 от 2018.01.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Трубки Пито (160S-108PM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dwyer Instruments, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23069-02 01.06.2007 |
Манометры дифференциальные, Magnehelic серии 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
24391-03 |
Напоромеры показывающие, Magnehelic, мод. 2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33629-06 01.01.2012 |
Манометры показывающие дифференциальные, Magnehelic, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41218-09 01.09.2014 |
Датчики дифференциального давления, Magnesense серии MS и Magnehelic DM-2000 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55086-13 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55087-13 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55741-13 |
Манометры дифференциальные показывающие, PG-7200-804-P1 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55742-13 |
Манометр показывающий, MEGNEHELIC 2040D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57503-14 |
Датчики давления, Magnehelic 605 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57504-14 |
Преобразователь давления измерительный, 607-8 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59076-14 |
Преобразователь давления измерительный, 628-13-GH-P1-E1-S2 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59088-14 |
Ротаметры, VFB-67-SSV Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59109-14 |
Манометры показывающие, MAGNEHELIC 2005D Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59789-15 23.12.2024 |
Датчики газовые, DWYER мод. CDW, CDD, CDT, CDTR, GSTA, СМТ200 Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70245-18 |
Трубки Пито, 160S-108PM Фирма "Dwyer Instruments, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Трубки Пито (160S-108PM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Трубки Пито (160S-108PM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 17.2.4.06-90. Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубкам Пито 160S-108PM
ГОСТ Р 8.886-2015 «Государственная поверочная схема для средств измерений скорости воздушного потока».
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0294-2017 «Трубки Пито 160S-108PM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 октября 2017 г.
Основные средства поверки:
Эталонная аэродинамическая установка 1 разряда по ГОСТ Р 8.886-2015 с диапазоном воспроизведения скорости воздушного потока от 2 до 60 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на паспорт.
Изготовитель
Фирма «DWYER INSTRUMENTS, INC.», США
Адрес:Вох 373, 102 Indiana Highway 212, Michigan City, Indiana46361, USA
Телефон: 219/879-8000
Факс: 219/872-9057
E-mail: info@dwyer-inst.com
Web-сайт: www.dwyer-inst.com
Заявитель
Товарищество с ограниченной ответственностью «Совместное предприятие «Казаналит» (ТОО СП «Казаналит»)Адрес: 060007,Республика Казахстан, г. Атырау, ул.Абая 3, кв. 4
Телефон./факс +7 (712) 231-95-73, телефон +7 (712) 302-75-79
E-mail: techsp@tengizchevroil.com, kazanalit-17@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия трубок Пито основан на измерении динамического давления (разности между полным и статическим давлениями в потоке). Эта разность, согласно уравнению Бернулли, пропорциональна квадрату скорости газового потока.
Трубки Пито 160S-108PM изготовлены из нержавеющей стали и имеют S-образную форму для приема полного и статического давления измеряемой среды. Установлен внешний защитный кожух, по всей длине трубки Пито для защиты от механических повреждений и продольного изгиба. Внутри кожуха проходят трубки измерения полного и статического давления. На выходе приварены универсальные соединения с внутренней резьбой, в которые установлены переходники для присоединения дифференциального манометра.

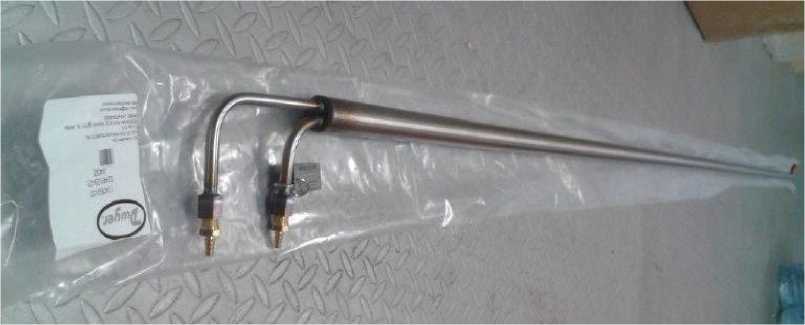

Общий вид трубок Пито показан на рисунке 1.
Рисунок 1-Общий вид трубок Пито
Пломбирование трубок не производится.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трубок Пито
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости газового (воздушного) потока, м/с |
от 2 до 60 |
|
Пределы допускаемой относительной погрешности определения коэффициента преобразования трубки Пито (по давлению) в диапазоне скорости газового (воздушного) потока от 2 до 60 м/с, %. |
±3 |
|
Коэффициент преобразования потока по давлению |
0,66 |
|
Коэффициент преобразования потока по скорости |
0,81 |
Таблица 2 - Технические характеристики трубок Пито
|
Наименование характеристики |
Значение |
|
Максимальная рабочая температура, °С |
815 |
|
Длина измерительной части, мм |
2743,2 |
|
Диаметр кожуха, мм |
25,4 |
|
Диаметр измерительных трубок, мм |
7,94 |
|
Масса, кг, не более |
10,0 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
