Номер по Госреестру СИ: 55741-13
55741-13 Манометры дифференциальные показывающие
(PG-7200-804-P1)
Назначение средства измерений:
Манометры дифференциальные показывающие PG-7200-804-P1 (далее - манометры) предназначены для измерений разности давлений воздуха, подаваемого на токовые контакты генератора для их охлаждения на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на манометры дифференциальные показывающие PG-7200-804-P1.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным показывающим PG-7200-804-P1
-
1. ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
-
2. ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*104 Па»;
-
3. МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»;
-
4. Техническая документация DWYER INSTRUMENTS, INC., США.
Поверка
Поверка осуществляется в соответствии с документом МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»*.* - при этом штуцер, обозначенный знаком «минус», соединяется с атмосферой.
Основные средства поверки:
- манометр цифровой МТ 210, диапазон измерений давления от минус 1 до 30 бар, ПГ : ± 0,01 %.
Изготовитель
DWYER INSTRUMENTS, INC., США102 Indiana Hwy. 212 (P.O. Box 373)
Michigan City, INDIANA 46360 (46361) USA
Tel.: 219/879-8000, fax: 219/872-9057
http://www.dwyer-inst.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Действие манометров основано на уравновешивании измеряемого давления силой упругой деформации геликсной измерительной пружины. Под воздействием измеряемого давления измерительная пружина деформируется и через передаточный механизм приводит
стрелку манометра во вращательное движение относительно шкалы. Манометр снабжен контактным устройством.
Фото общего вида манометров представлено на рисунке 1.

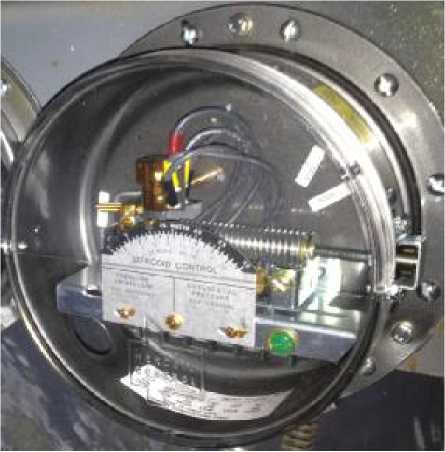

Рис. 1. Внешний вид манометра дифференциального показывающего PG-7200-804-P1.
Манометры дифференциальные показывающие PG-7200-804-P1 зав. №№ 81MKC10CP085, 81MKC10CP087, 81MKC10CP089 Паспорт
3 шт.
3 экз.
Диапазон измерений, дюйм вод. ст. (кПа) |
от 0 до 30 (от 0 до 7,47) |
Пределы основной допускаемой относительной погрешности, % |
± 1,5 |
Вариация, % |
1,5 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 1 |
Диапазон рабочих температур, °С |
от минус 23 до плюс 82 |
Габаритные размеры (диаметр х глубина), мм, не более |
271,5 х 166,7 |
Масса, кг |
2 |
